一、 產品概述

二、 型號含義解析

• ‌J‌：截止閥
• ‌9‌：電動驅動方式
• ‌4‌：法蘭連接形式
• ‌1‌：直通式流道結構
• ‌H‌：密封面材料為合金鋼（硬質合金堆焊），耐磨耐高溫
• ‌16‌：公稱壓力 PN16 (1.6 MPa)
• ‌P‌：閥體材質為鉻鎳系不銹鋼（此處特指304不銹鋼）
• ‌DN100‌：公稱通徑 100mm

三、 核心結構與材質特點

• ‌優質304不銹鋼主體‌：閥體、閥蓋主要受力部件均采用304不銹鋼鑄造或鍛造，具有優良的耐酸堿腐蝕性能，尤其適用于硝酸、醋酸、堿液及一般有機溶劑等腐蝕性介質工況，同時保持足夠的機械強度。
• ‌硬質合金密封面‌：閥瓣與閥座密封面采用司太立（Stellite）鈷基硬質合金或鐵基合金堆焊而成。相比普通金屬密封，其硬度更高，具備極佳的耐磨性、耐擦傷性和抗高溫氧化能力，顯著延長閥門使用壽命，確保長期關閉后的零泄漏。
• ‌強化閥桿設計‌：閥桿經過調質處理及表面氮化工藝，表面硬度高，抗腐蝕性強，有效防止因介質侵蝕或頻繁啟閉導致的閥桿磨損和卡阻現象。
• ‌可靠倒密封結構‌：采用螺紋連接密封座或本體堆焊奧氏體不銹鋼作為倒密封，密封可靠。當需要更換填料時，可在全開狀態下進行，無需停機拆卸閥門，維護便捷且不影響系統運行。

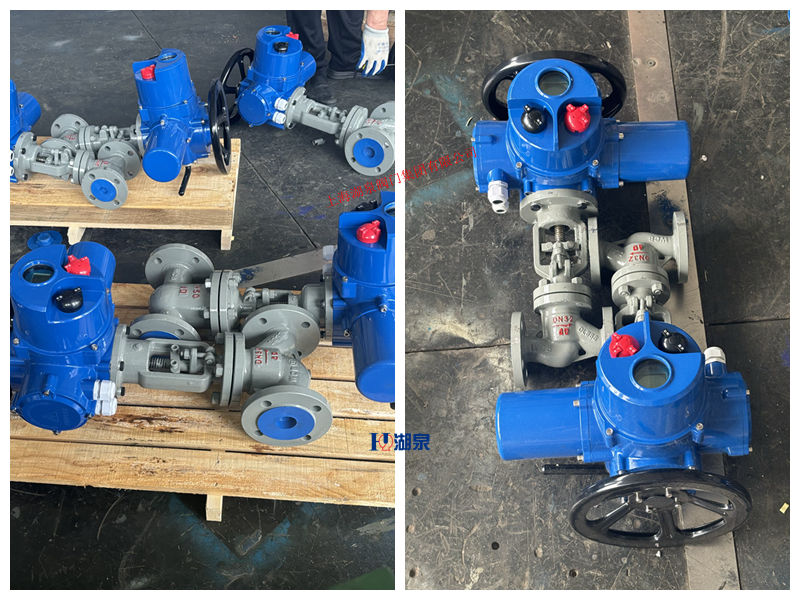

四、 電動執行機構配置

• ‌驅動類型‌：通常配套DZW系列多回轉式電動裝置。
• ‌功能特點‌：殼體小巧輕便，防護等級高（通常IP55或IP67），具備過載保護、限位開關及扭矩保護功能。
• ‌控制方式‌：支持遠程電腦配套使用，可實現就地手動操作、遠程電動開關及信號反饋，便于集成到DCS或PLC自動化控制系統中。

五、 技術參數

• ‌公稱通徑‌：DN100
• ‌公稱壓力‌：PN16 (1.6 MPa)
• ‌適用溫度‌：-29℃ ～ 550℃（具體取決于密封面材料及墊片選擇，304材質常溫至中高溫表現優異）
• ‌適用介質‌：水、蒸汽、油品、硝酸、醋酸、堿液、鹽水、海水及部分腐蝕性化學介質。
• ‌連接標準‌：符合GB/T 9113等法蘭標準，密封面型式可根據用戶需求選配RF（突面）、FF（全平面）等。
• ‌流向要求‌：低進高出，安裝時需嚴格遵循閥體箭頭指示方向，嚴禁反向安裝以保證密封效果和操作省力。

六、 應用領域

七、 選型與維護建議

• ‌安裝‌：建議垂直安裝，閥桿向上。若空間受限需水平安裝，應確保執行機構不受額外應力。
• ‌維護‌：定期檢查電動裝置接線及潤滑情況；長期不使用時，應定期啟閉數次以防銹死；發現外漏應及時緊固或更換填料。
