1. 產品概述

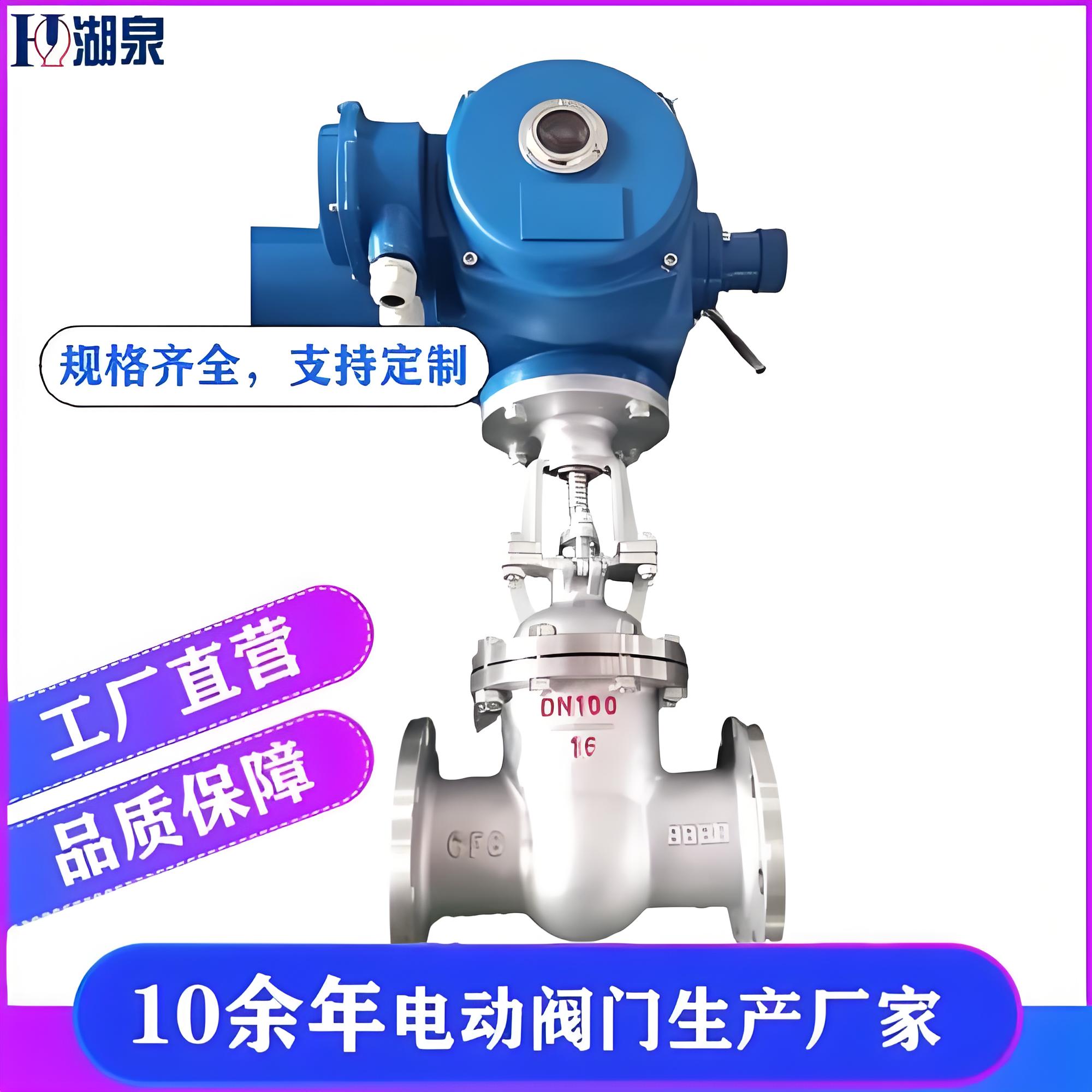

上海湖泉閥門集團有限公司Z941W-16P DN150 是一款法蘭連接的中壓電動不銹鋼閘閥，專為石油、化工、電力及制藥等行業的管路系統設計。該閥門主要用于截斷或接通管路中的介質，特別適用于蒸汽、弱酸堿溶液、油品及水等工況。其核心優勢在于采用優質不銹鋼材質（如304/316系列），具備優異的耐酸堿腐蝕性能和耐高溫特性，配合多回轉電動執行器，實現遠程自動化控制，操作簡便且密封可靠。

2. 型號含義解析

• ‌Z‌：閘閥 (Gate Valve)
• ‌9‌：電動驅動 (Electric Drive)
• ‌4‌：法蘭連接 (Flange Connection)
• ‌1‌：明桿楔式彈性閘板結構 (Rising Stem, Wedge Type)
• ‌W‌：閥體與密封面材質相同，由閥體直接加工而成 (Body material same as sealing surface, typically Stainless Steel)
• ‌16‌：公稱壓力 PN1.6 MPa (16 Bar)
• ‌P‌：閥體材質為鉻鎳鈦不銹鋼 (通常指 304 不銹鋼, Cr-Ni-Ti Stainless Steel)
• ‌DN150‌：公稱通徑 150mm

3. 主要技術參數

• ‌公稱通徑‌：DN150
• ‌公稱壓力‌：PN1.6 MPa
• ‌適用溫度‌：-29℃ ～ 425℃（具體取決于密封填料材質，石墨填料可達更高溫度）
• ‌適用介質‌：蒸汽、水、油品、硝酸類、醋酸類、弱酸堿溶液、氨、尿素等腐蝕性或非腐蝕性介質。
• ‌連接方式‌：法蘭連接（符合 GB/T 9113、JB/T 79 等標準）
• ‌驅動方式‌：電動（可配手動機構，支持遠程開關控制）
• ‌流動方向‌：雙向流動

4. 結構特點與材質配置

4.1 結構優勢

• ‌流體阻力小‌：直通式流道設計，介質流向不受限制，壓力損失小。
• ‌啟閉省力‌：采用楔式彈性閘板結構，中大口徑設置推力軸承，摩擦系數低，啟閉輕松自如。
• ‌密封可靠‌：密封副配對合理，閘板和閥座密封面可采用司太立(Stellite)鈷基硬質合金堆焊，硬度高、耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用壽命長。
• ‌剛性好‌：閥體采用整體鑄造工藝，強度高，耐壓性能穩定。

4.2 主要零件材質 (針對 Z941W-16P 系列)

5. 應用領域

• ‌化工行業‌：輸送酸、堿、鹽等腐蝕性介質的管道系統。
• ‌電力行業‌：火力發電廠的蒸汽管道、給水管道。
• ‌制藥食品‌：對潔凈度和耐腐蝕性有要求的流體控制。
• ‌一般工業‌：水處理、油品輸送、暖通空調系統等。

6. 安裝與維護注意事項

• ‌安裝前檢查‌：核對閥門銘牌參數是否符合工況要求；檢查閥腔內是否有雜物，確保關閉件處于關閉狀態。
• ‌安裝方向‌：閥門可任意角度安裝，但建議手輪向上以便于操作。對于重量較大的DN150閥門，管道應有足夠的支撐，避免閥門承受額外管道應力。
• ‌電氣接線‌：嚴格按照電動執行器說明書進行接線，注意電壓等級（通常為AC380V或AC220V），并做好接地保護。
• ‌調試運行‌：首次使用前應進行手動和電動啟閉測試，確認行程限位準確，無卡阻現象。
• ‌定期維護‌：定期檢查填料函泄漏情況，必要時壓緊或更換填料；保持電動執行器外部清潔干燥，防止雨水侵入。

7. 執行標準

• 設計制造：GB/T 12234《石油、天然氣工業用螺柱連接閥蓋的鋼制閘閥》
• 結構長度：GB/T 12221《金屬閥門 結構長度》
• 法蘭連接：GB/T 9113《整體鋼制管法蘭》
• 試驗檢驗：GB/T 13927《工業閥門 壓力試驗》
• 電動裝置：JB/T 8528《普通型閥門電動裝置技術條件》
