產品名稱：電動襯膠蝶閥閥體\D941X-10 DN500\閥板球墨鑄鐵[ 2026-10-14 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片

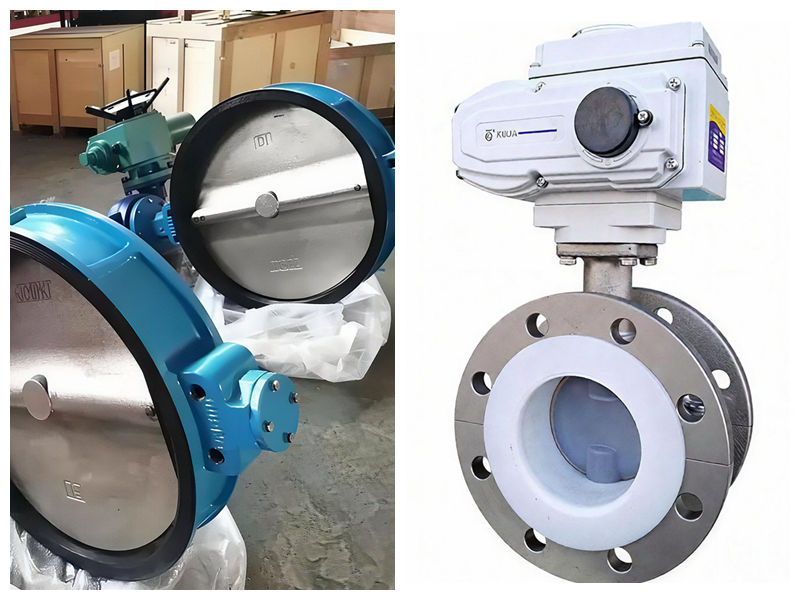

D941X-10 DN500 電動襯膠蝶閥，閥體為球墨鑄鐵、閥板球墨鑄鐵，屬于電動法蘭軟密封蝶閥，適用于水、污水等介質的流量調節與截流。是一種集防腐、密封與自動化控制于一體的工業管道閥門。它在傳統襯膠蝶閥的基礎上，配備高性能電動執行器，通過電能驅動蝶板旋轉（0°~90°），實現對管路中介質的切斷、接通及流量調節。該閥門利用橡膠襯里將金屬閥體、蝶板與介質完全隔離，專門適用于弱酸、弱堿、污水、海水等具有輕微腐蝕性的工況，閥體內壁及蝶板表面均覆蓋一層橡膠材料（如天然橡膠NR、丁腈橡膠NBR、三元乙丙橡膠EPDM等）。這種“無銷”或“全包”設計確保金屬基材不直接接觸介質，有效防止銹蝕，延長使用壽命。
這款閥門的核心配置與適用場景如下：
- 型號解析：D941X-10 中，“D”代表蝶閥，“9”為電動驅動，“4”表示法蘭連接，“1”指中線結構，“X”為軟密封（橡膠襯膠），"10"代表公稱壓力 PN1.0MPa。
- 主要材質：閥體采用球墨鑄鐵，閥板同樣為球墨鑄鐵，密封圈通常為 EPDM、NBR 等橡膠材料，閥桿為 2Cr13 或不銹鋼。
- 關鍵參數：公稱通徑 DN500，公稱壓力 PN1.0MPa，適用溫度通常 ≤80℃（EPDM 密封可達 120℃），連接方式為法蘭連接。
- 控制方式：可配置開關型或智能調節型電動執行器，支持 AC220V、AC380V、DC24V 等電源，智能型可接收 4-20mA 信號進行比例調節。
- 適用介質：水、污水、空氣、蒸汽、煤氣、油品等，尤其適合粘稠、含顆粒或纖維的介質。
- 產品特點：雙向密封性能好，操作扭矩小，流阻小，可立式或臥式安裝，并附帶手動操作裝置以備斷電時使用。
DN500 外形尺寸參考
以下是 DN500 口徑常見的安裝尺寸參考（不同廠家可能略有差異，具體以實際產品為準）：
參數 數值 結構長度 L 229 mm 法蘭外徑 D 715 mm 螺栓孔中心圓直徑 D1 650 mm 執行器連接高度 H1 根據所配執行機構而定 額定功率 150W 額定電流 1.2A 注：以上尺寸基于 PN1.0/1.6MPa 壓力等級，實際尺寸可能因執行器型號不同而變化，訂貨前建議向廠家技術部門確認。
選型與安裝提醒
- 電源相序：接線時必須確認電源相序正確，以免損壞執行器或閥門。
- 通電禁止手動：通電狀態下禁止手動操作，以免發生危險。
- 戶外防護：戶外安裝時建議為電動執行機構加裝防護罩，防止老化。
- 防爆需求：如用于易燃易爆氣體環境，需在訂貨時明確防爆要求（如 Exd Ⅱ BT4）。
