產品名稱：D941X-16加長桿電動蝶閥四氟不銹鋼蝶閥DN200[ 2026-09-22 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、產品概述

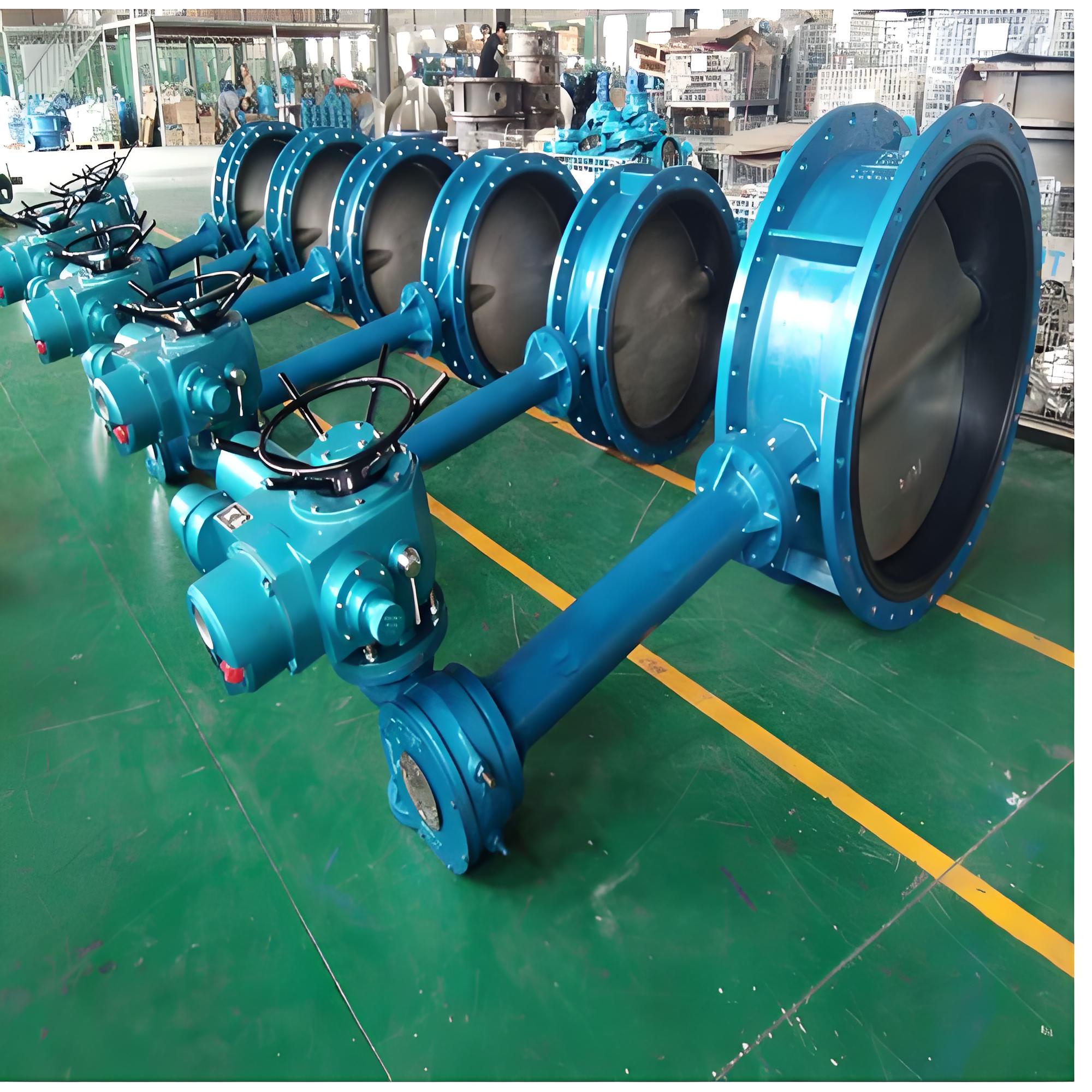

‌上海湖泉閥門集團有限公司D941X-16 加長桿四氟不銹鋼電動蝶閥是一款集機械傳動與電氣控制于一體的高性能工業閥門。該產品由高性能角行程電動執行機構與加長桿結構的法蘭式蝶閥組成，閥體及關鍵部件采用不銹鋼材質，密封面選用聚四氟乙烯（PTFE/四氟），公稱通徑為 DN200，公稱壓力為 PN1.6 MPa。其獨特的“加長桿”設計解決了常規閥門在保溫管道或特殊安裝空間下的操作與維護難題，適用于對耐腐蝕性、密封性及自動化控制有較高要求的工況。

二、核心結構與材質特點

加長桿結構設計

適應性強‌：閥桿經過特殊加長處理，能夠穿透厚實的保溫層或適應深井、地下管廊等特殊安裝環境，無需拆除保溫層即可進行手動應急操作或維護。

‌穩定性高‌：加長部分采用高強度不銹鋼制造，確保在長距離傳動過程中扭矩不衰減，避免閥桿變形或卡阻。

優質耐腐蝕材質

閥體與蝶板‌：主體采用不銹鋼（如 304、316 或 316L，視具體訂單而定），具有優異的耐酸堿、耐氧化性能，適用于化工、海水、污水等腐蝕性介質。

‌四氟（PTFE）密封‌：密封座采用聚四氟乙烯材料，具備極低的摩擦系數和卓越的化學穩定性。耐溫范圍通常在 -20℃ 至 150℃ 之間（具體視四氟配方而定），可實現雙向零泄漏密封，且使用壽命長，不易老化。

智能電動執行機構

‌精準控制‌：支持 AC220V、AC380V 或 DC24V 等多種電源輸入。可接收 4-20mA、0-10V 等標準模擬量信號，實現閥門開度的精確比例調節（調節型）或全開全關控制（開關型）。

‌防護等級‌：執行機構外殼通常具備 IP67 防護等級，防塵防水，適應戶外惡劣環境。內置過熱保護、過載保護及力矩限制裝置，確保運行安全。

三、主要技術參數（DN200 規格參考）

‌產品名稱‌：加長桿四氟不銹鋼電動蝶閥

‌型號標識‌：D941X-16 P/R (P代表304不銹鋼，R代表316不銹鋼，具體依廠家定義)

‌公稱通徑‌：DN200

‌公稱壓力‌：PN1.6 MPa

‌適用溫度‌：-20℃ ～ 150℃（四氟密封典型范圍）

‌適用介質‌：水、蒸汽、油品、氣體、酸堿性溶液、含顆粒漿液等

‌連接方式‌：法蘭連接（符合 GB/T 9113、HG/T 20592 等標準）

‌驅動方式‌：電動（角行程 0-90°）

‌泄漏等級‌：符合 GB/T 4213 標準，軟密封可達零泄漏

‌動作時間‌：根據執行器選型，通常為 15s - 60s 可調

四、產品優勢

‌流阻小，流通能力大‌：蝶板采用流線型設計，全開時流道直通，壓力損失小，特別適合大流量介質的輸送與控制。

‌雙向密封，安裝靈活‌：四氟軟密封結構支持雙向密封，安裝時無需考慮介質流向，立式、臥式均可安裝。

‌維護便捷‌：加長桿設計使得在保溫工況下無需破壞保溫層即可進行手動操作；模塊化電動執行器便于現場調試與維修。

‌自動化集成度高‌：可直接接入 DCS、PLC 系統，實現遠程集中控制，降低人工成本，提高生產效率。

五、應用領域

該產品廣泛應用于以下行業的工業自動化控制系統中：

化工與石油‌：腐蝕性液體、氣體的管道調節與截斷。

‌水處理與環保‌：污水處理廠、自來水廠的加藥、排污及清水輸送。

‌電力與冶金‌：循環水系統、脫硫脫硝系統中的介質控制。

‌食品與醫藥‌：衛生級要求較高的流體控制（需確認材質符合食品級標準）。

‌暖通空調‌：大型中央空調系統的冷熱水調節。

六、選型與使用注意事項

‌電源確認‌：訂貨時需明確執行器的工作電壓（AC220V/380V 或 DC24V）。

‌控制信號‌：若需調節流量，請選擇智能調節型，并確認輸入/輸出信號類型（如 4-20mA）。

‌介質兼容性‌：雖然四氟耐腐蝕性強，但對于高溫高壓或特定強腐蝕介質，需核實具體工況是否在允許范圍內。

‌安裝空間‌：考慮到加長桿結構，安裝時需預留足夠的軸向空間，避免與其他管道或設備干涉。

‌手動優先‌：在通電調試前，建議先通過手動裝置檢查閥門啟閉是否靈活，確認無卡阻后再通電運行。

此產品介紹基于通用工業標準及典型產品特性整理，具體尺寸、重量及詳細電氣參數請以實際生產廠家提供的技術圖紙為準。
