1. 產品概述

上海湖泉閥門集團有限公司J961Y-P54 200V DN25 是一款專為火力發電站、石油化工及高壓熱力系統設計的高溫高壓電動焊接截止閥。該型號閥門采用壓力自緊式密封結構，通過電動執行機構驅動，實現對管路中介質的遠程切斷或接通。其“P54 200V”標識表明該閥門適用于工作溫度540℃、工作壓力20MPa的嚴苛工況，DN25規格則對應公稱通徑25mm的小口徑高壓管路連接。

2. 主要技術參數

3. 結構特點與優勢

• ‌壓力自緊式密封‌：閥蓋與閥體之間采用壓力自緊密封結構，內腔壓力越高，密封性能越可靠，有效解決了高溫高壓下的外漏問題。
• ‌耐磨耐擦傷密封面‌：閥瓣和閥座密封面采用Stellite司太立鈷基硬質合金堆焊，具有極高的硬度、耐磨性和抗擦傷性能，顯著延長閥門使用壽命，確保長期關閉嚴密。
• ‌對焊連接結構‌：兩端采用對焊連接，消除了法蘭連接的潛在泄漏點，特別適用于高溫高壓蒸汽管道，強度高且流阻小。
• ‌上密封設計‌：閥門設有上密封結構，當閥門全開時，閥桿填料處不與介質接觸，防止填料受高溫高壓介質沖刷而失效，保證閥桿處無外漏。
• ‌電動智能控制‌：配備專用電動執行機構，支持遠程DCS系統控制，具備轉矩保護、行程控制及手動/電動切換功能，操作平穩可靠。

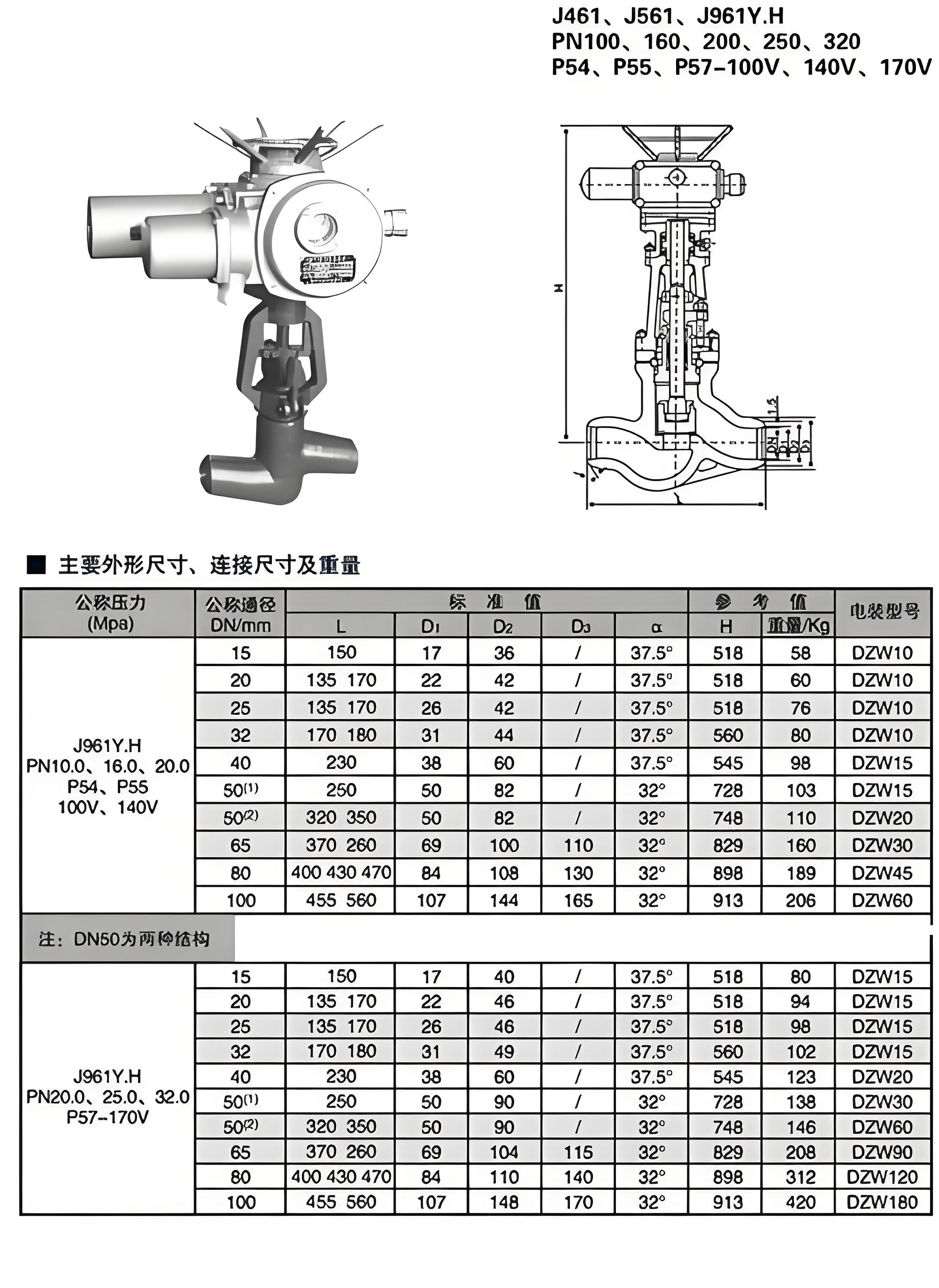

4. 外形尺寸參考 (DN25)

根據行業標準及同類產品設計，J961Y-P54系列DN25規格的主要外形尺寸參考如下（具體以廠家圖紙為準）：

• ‌結構長度 (L)‌：約 170 - 180 mm
• ‌焊接端外徑 (D1)‌：約 26 - 27 mm
• ‌焊接端壁厚/坡口尺寸‌：符合ANSI B16.25或GB/T 12224標準
• ‌總高度 (H)‌：約 520 - 605 mm (含電動執行器高度會顯著增加，通常電動頭高度在400-600mm不等，總高需結合具體執行器型號)
• ‌重量‌：約 13 - 15 kg (僅閥體部分)

5. 應用領域

• ‌火力發電廠‌：主蒸汽管道、再熱蒸汽管道、高壓給水管道等關鍵部位。
• ‌石油化工‌：高溫高壓反應釜進料/出料管線、蒸汽伴熱系統。
• ‌冶金行業‌：高溫蒸汽輸送管網。

6. 執行標準

• ‌設計制造‌：JB/T 3595《電站閥門》、ASME B16.34
• ‌結構長度‌：GB/T 12221、E101
• ‌焊接坡口‌：ANSI B16.25、GB/T 12224
• ‌試驗檢驗‌：GB/T 13927、API 598

7. 訂貨須知

為確保選型準確，訂購時請提供以下信息：

• 詳細型號：J961Y-P54 200V DN25
• 電動執行器品牌及電壓要求（如：AC380V, DC24V等）
• 是否需要配套閥門定位器或限位開關
• 特殊材質要求或非標尺寸圖紙
