1. 產品概述

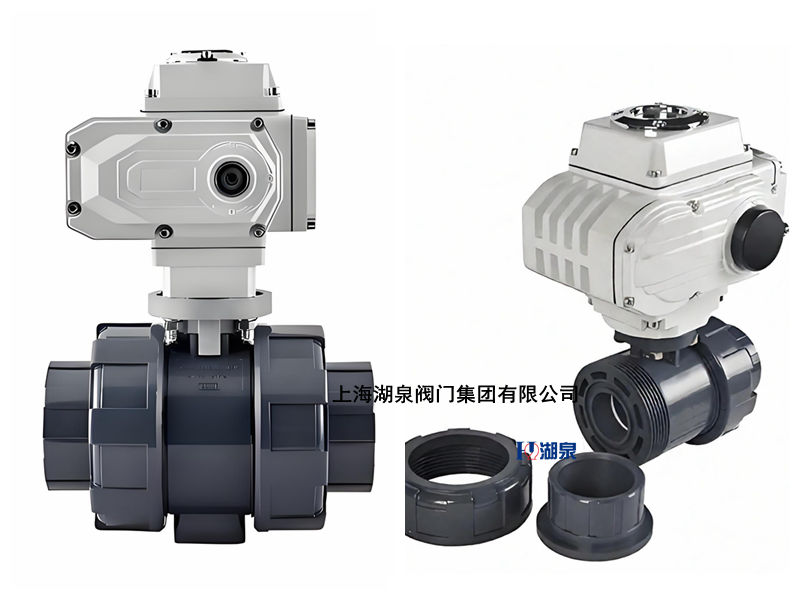

上海湖泉閥門集團有限公司Q941F-10U DN50是一款專為腐蝕性介質管路系統設計的智能型電動法蘭球閥。該產品閥體采用高強度無規共聚聚氯乙烯（UPVC）材質，結合精密的電動執行機構，實現了對管道介質的自動化切斷與流通控制。其“智能開關型”控制方式不僅具備基礎的遠程啟閉功能，還集成了狀態反饋與保護機制，適用于化工、水處理、制藥及環保等行業的流體自動化控制系統。

2. 核心參數規格

• ‌產品型號‌：Q941F-10U
• ‌公稱通徑‌：DN50 (2英寸)
• ‌閥體材質‌：UPVC（無規共聚聚氯乙烯），具有優異的耐酸堿腐蝕性能。
• ‌公稱壓力‌：PN1.0 MPa (10公斤)
• ‌連接方式‌：法蘭連接（符合GB/T9113或HG20592標準，具體視定制要求而定）。
• ‌控制方式‌：智能開關型（支持遠程信號控制，具備開/關位置反饋）。
• ‌驅動電源‌：AC220V / AC380V / DC24V（可根據用戶需求定制，默認為AC220V）。
• ‌適用溫度‌：-15℃ ～ +60℃（UPVC材質特性限制，嚴禁超溫使用）。
• ‌防護等級‌：IP65 / IP67（執行機構外殼防護，適應戶外及潮濕環境）。

3. 結構特點與技術優勢

3.1 耐腐蝕閥體設計

• ‌材質優勢‌：UPVC材質對大多數酸、堿、鹽溶液及有機溶劑具有極強的耐受性，解決了金屬閥門在強腐蝕環境下易生銹、壽命短的問題。
• ‌輕量化結構‌：相比同規格金屬閥門，重量減輕約60%，便于安裝與維護，降低管道支撐負荷。
• ‌流阻極小‌：采用全通徑浮動球結構，流道平滑，流體阻力系數低，有效降低能耗，防止介質滯留。

3.2 智能電動執行機構

• ‌一體化集成‌：執行器與閥體直連，無需額外伺服放大器，內置伺服系統，接線簡單，結構緊湊。
• ‌智能控制‌：
  • ‌開關型邏輯‌：接收無源觸點信號或電壓信號進行全開/全關操作。
  • ‌位置反饋‌：內置電位計或限位開關，可輸出4-20mA或開關量信號至PLC/DCS系統，實時顯示閥門開/關狀態。
  • ‌自我保護‌：具備過熱保護、過載保護及力矩保護功能，防止電機燒毀；斷電時可手動操作（選配手輪）。
• ‌高精度密封‌：球體經過鏡面拋光處理，配合PTFE（聚四氟乙烯）或EPDM（三元乙丙橡膠）閥座，實現雙向零泄漏密封。

4. 應用領域

該產品特別適用于以下工況：

• ‌化工行業‌：鹽酸、硫酸、氫氧化鈉等腐蝕性化學液體的輸送與控制。
• ‌水處理工程‌：純水、飲用水、污水、海水淡化系統中的介質截斷。
• ‌環保產業‌：廢氣洗滌塔、廢水處理管道的酸堿中和控制。
• ‌其他領域‌：電鍍、造紙、印染、食品加工（需確認衛生級認證）等行業的腐蝕性流體管路。

5. 安裝與維護注意事項

• ‌安裝方向‌：閥門可水平或垂直安裝，但建議執行器向上，避免雨水積聚。安裝時法蘭螺栓應對角均勻擰緊，防止閥體變形導致泄漏。
• ‌介質要求‌：UPVC閥門適用于潔凈液體或氣體，‌嚴禁‌用于含有硬質顆粒、纖維雜質的介質，以免劃傷球體表面破壞密封。若介質含雜質，建議前端加裝過濾器。
• ‌電氣接線‌：務必核對電源電壓，接線時需確保接地良好。智能型閥門需注意信號線的屏蔽，防止干擾。
• ‌溫度限制‌：嚴格控制在UPVC允許的溫度范圍內（通常≤60℃），高溫會導致閥體軟化變形，引發安全事故。
• ‌定期維護‌：定期檢查法蘭連接處是否有滲漏，保持執行器外殼清潔干燥。長期不使用時，應使閥門處于半開狀態，以釋放閥座應力。
