1. 產品概述

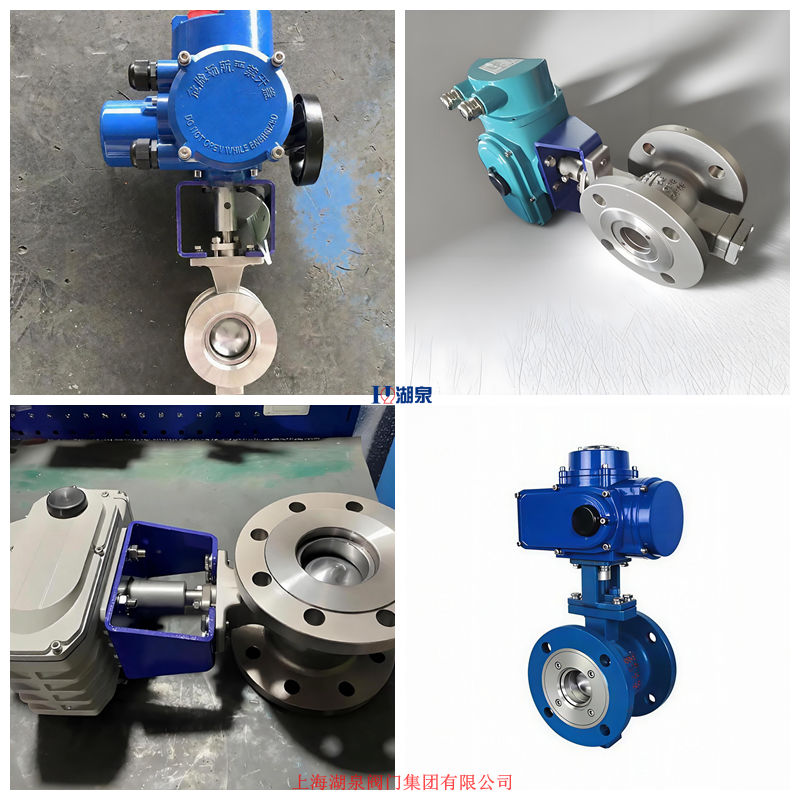

上海湖泉閥門集團有限公司VQ947H-10C電動V型球閥是一款專為高粘度、含纖維及顆粒狀介質設計的角行程調節切斷閥。該型號中，“VQ”代表電動V型球閥，“9”表示電動驅動，“4”代表法蘭連接，“7”為浮動直通式結構，“H”指代合金鋼硬密封，“10”對應公稱壓力PN1.0MPa（10公斤），“C”表示閥體材質為鑄鋼（WCB）。該產品結合了球閥的高流通能力與蝶閥的調節特性，特別針對造紙紙漿、污水處理、石油化工等高粘度工況優化。其核心優勢在于V型切口球芯與金屬閥座配合產生的楔形剪切作用，能有效防止介質結垢、凍結或纖維纏繞導致的卡死現象，確保在惡劣工況下的長期穩定運行。

2. 主要技術參數

3. 結構特點與工作原理

3.1 V型切口剪切設計

球芯采用精密加工的V型缺口設計。當閥門關閉時，V型邊緣與閥座之間產生強大的楔形剪切力。這種機械剪切作用能切斷介質中的纖維、漿料或軟性顆粒，具有顯著的自潔功能，徹底解決了傳統球閥在高粘度介質中易堵塞、易卡死的難題。

3.2 整體式閥體結構

DN200規格通常采用整體式鑄造閥體或高強度分體式結構，無中間管接頭。這種設計消除了管道應力對閥體的影響，提高了耐壓殼體的穩定性，避免了因壓力突變導致的泄漏風險，同時減少了介質在閥腔內的沉積死角。

3.3 高精度調節性能

得益于V型球芯的幾何形狀，該閥門在小開度下仍能保持穩定的流量控制，流量特性呈近似等百分比。可調比高達100:1甚至300:1，遠超普通球閥，適用于需要精確比例調節的自動化控制系統。

3.4 硬密封耐磨耐用

針對高粘度及含顆粒介質，密封面采用硬質合金（如鎢鈷合金）堆焊處理，并經研磨拋光。配合圓柱彈簧預載的可動金屬閥座結構，能自動補償磨損和熱膨脹，確保密封面緊密貼合，延長使用壽命。

4. 電動執行機構配置

根據用戶需求，可配套多種類型的電動執行機構：

• ‌類型選擇‌：開關型（二位控制）、調節型（4-20mA信號輸入）、防爆型（ExdII BT4等）。
• ‌電源電壓‌：AC220V、AC380V、DC24V等可選。
• ‌防護等級‌：標準IP65/IP67，適應戶外及潮濕環境。
• ‌功能特點‌：具備過熱保護、扭矩限制、電氣/機械雙重限位、手動優先操作手柄及閥位信號反饋功能。

5. 應用領域

VQ947H-10C DN200電動V型球閥廣泛應用于以下行業及工況：

• ‌造紙工業‌：紙漿、黑液、白水等高纖維介質輸送與控制。
• ‌污水處理‌：污泥、懸浮液、含固體顆粒廢水。
• ‌石油化工‌：重油、瀝青、樹脂、聚合物等高粘度流體。
• ‌電力冶金‌：礦漿、灰渣水、冷卻水系統。
• ‌食品制藥‌：糖漿、淀粉漿料、發酵液等衛生級或半衛生級介質。

6. 訂貨須知

為確保選型準確，訂購時請提供以下信息：

• ‌介質詳情‌：名稱、粘度、是否含顆粒/纖維、腐蝕性。
• ‌工況參數‌：工作壓力、工作溫度、最大/最小流量。
• ‌控制要求‌：開關控制還是調節控制？若是調節，需提供輸入信號類型（4-20mA/0-10V等）。
• ‌執行機構要求‌：電源電壓、防爆等級、防護等級、品牌偏好。
• ‌法蘭標準‌：明確法蘭連接尺寸標準（如國標GB、美標ANSI、德標DIN等）。
