1. 產品概述

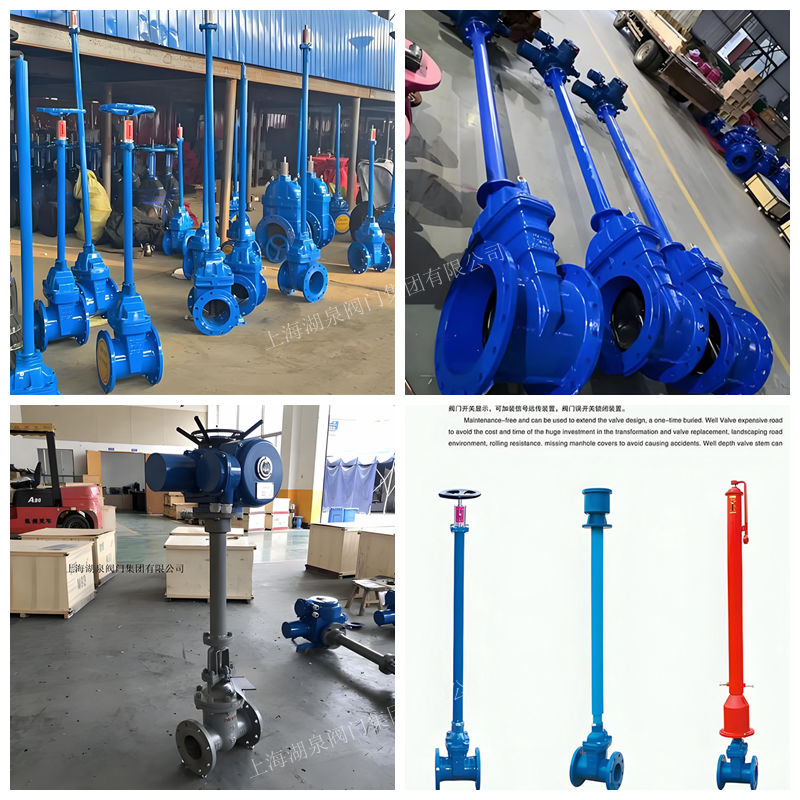

直埋式電動加長桿閘閥是專為城市地下管網系統研發的高端流體控制設備。該產品集成了“直埋安裝”、“電動驅動”與“加長桿操作”三大核心特性，旨在解決傳統閥門需建設閥門井、施工成本高、維護困難等痛點。DN400口徑設計使其成為市政供水、排水、污水處理及大型建筑給水系統中的關鍵截流與調節元件。該閥門通過特殊的傳動機構將操作手柄或電動執行器延伸至地面，配合防腐涂層處理，實現了無需開挖即可在地面進行遠程或現場啟閉操作，徹底消除了窨井建設需求，顯著節約土地資源并降低全生命周期成本。

2. 核心技術參數

• ‌公稱通徑‌：DN400
• ‌公稱壓力‌：PN10 / PN16（可根據工況定制更高壓力等級）
• ‌適用介質‌：清水、污水、海水、油品等非腐蝕性或弱腐蝕性流體
• ‌工作溫度‌：-40℃ ~ 120℃
• ‌連接形式‌：法蘭連接（符合 GB/T 17241.6 或 EN 1092-2 標準）
• ‌驅動方式‌：電動裝置（AC380V/220V，可選調節型或開關型）
• ‌結構長度‌：符合 GB/T 12221 短系列標準
• ‌試驗標準‌：GB/T 13927 / API 598

3. 主要結構與材質特點

3.1 閥體與防腐處理

• ‌主體材質‌：采用高強度球墨鑄鐵（QT450-10），相比傳統灰鑄鐵，其強度更高、韌性更好，重量減輕約20%-30%，有效抵抗土壤壓力與外部載荷。
• ‌雙重防腐涂層‌：
  • ‌內腔‌：噴涂食品級無毒環氧樹脂，符合 GB/T 17219 飲用水衛生標準，防止銹蝕污染水質，確保長期運行內壁光滑，減少流阻。
  • ‌外壁‌：采用雙層環氧粉末靜電噴涂或特制防腐漆，具備極強的耐土壤腐蝕、耐酸堿性能，適應復雜地下環境，保障閥門30年以上使用壽命。

3.2 密封系統

• ‌彈性座封設計‌：閘板采用整體包膠結構（EPDM三元乙丙橡膠），利用橡膠的彈性變形實現零泄漏密封。平底式閥座設計避免雜物淤積，防止因雜質卡阻導致的密封失效。
• ‌閥桿密封‌：采用三道“O”型密封圈結構，不僅大幅降低啟閉扭矩，還具備在線更換密封件的能力，無需停水作業，極大提升了維護便利性。

3.3 電動加長桿傳動機構

• ‌加長桿組件‌：由高強度不銹鋼或碳鋼制成，通過伸縮護管保護，可適應不同埋深（通常0.5m-3m可調）。
• ‌電動執行器接口‌：頂部預留標準電動執行器安裝接口，支持遠程PLC控制或就地按鈕操作。電動裝置具備過載保護、限位精確控制功能，確保在DN400大口徑高扭矩工況下的穩定運行。
• ‌地面操作盒‌：配備防水防塵閥盒，頂端與地面持平，內部集成手動/自動切換手柄及狀態指示，方便應急手動操作。

4. 產品優勢與應用價值

• ‌節省空間與造價‌：無需砌筑閥門井，減少道路開挖面積，降低土建成本約30%-50%，特別適用于城市密集區、綠化帶及人行道下方。
• ‌免維護與長壽命‌：優異的防腐涂層與彈性密封設計，結合30年免維護驗證（如迪拜哈利法塔、上海環球金融中心等案例應用），大幅降低后期運維頻率。
• ‌操作便捷安全‌：電動驅動實現遠程自動化控制，加長桿設計確保操作人員無需下井，避免有限空間作業風險，提升安全性。
• ‌流體阻力小‌：直通式流道設計，全開時流阻系數極小，節能效果顯著，尤其適合大流量供水系統。

5. 安裝與維護指南

5.1 安裝要求

• ‌基礎處理‌：閥門底部應鋪設砂墊層，確保受力均勻。回填土須采用粒徑≤25mm的潔凈砂土，分層夯實，壓實度≥95%。
• ‌垂直度控制‌：閥門本體、伸縮護管及加長桿必須保持嚴格豎直，避免傾斜導致閥桿彎曲或密封偏磨。
• ‌高度調整‌：安裝完成后，閥門加長桿頂端至閥盒頂端的距離宜控制在5-10cm范圍內，確保電動執行器或手動工具正常接入。
• ‌壓力測試‌：安裝完畢后需進行48小時帶壓沉降觀測，壓力波動范圍控制在±0.05MPa以內，確認無泄漏后方可正式投用。

5.2 維護保養

• ‌定期校驗‌：建議每5年進行一次開度校驗與行程檢查。
• ‌密封更換‌：每10年建議更換閥桿O型密封圈，確保密封性能。
• ‌應急維修‌：若發生輕微泄漏，可通過專用加長扳手在地面進行閥桿注脂操作，無需開挖，快速恢復密封。
