1. 產品概述

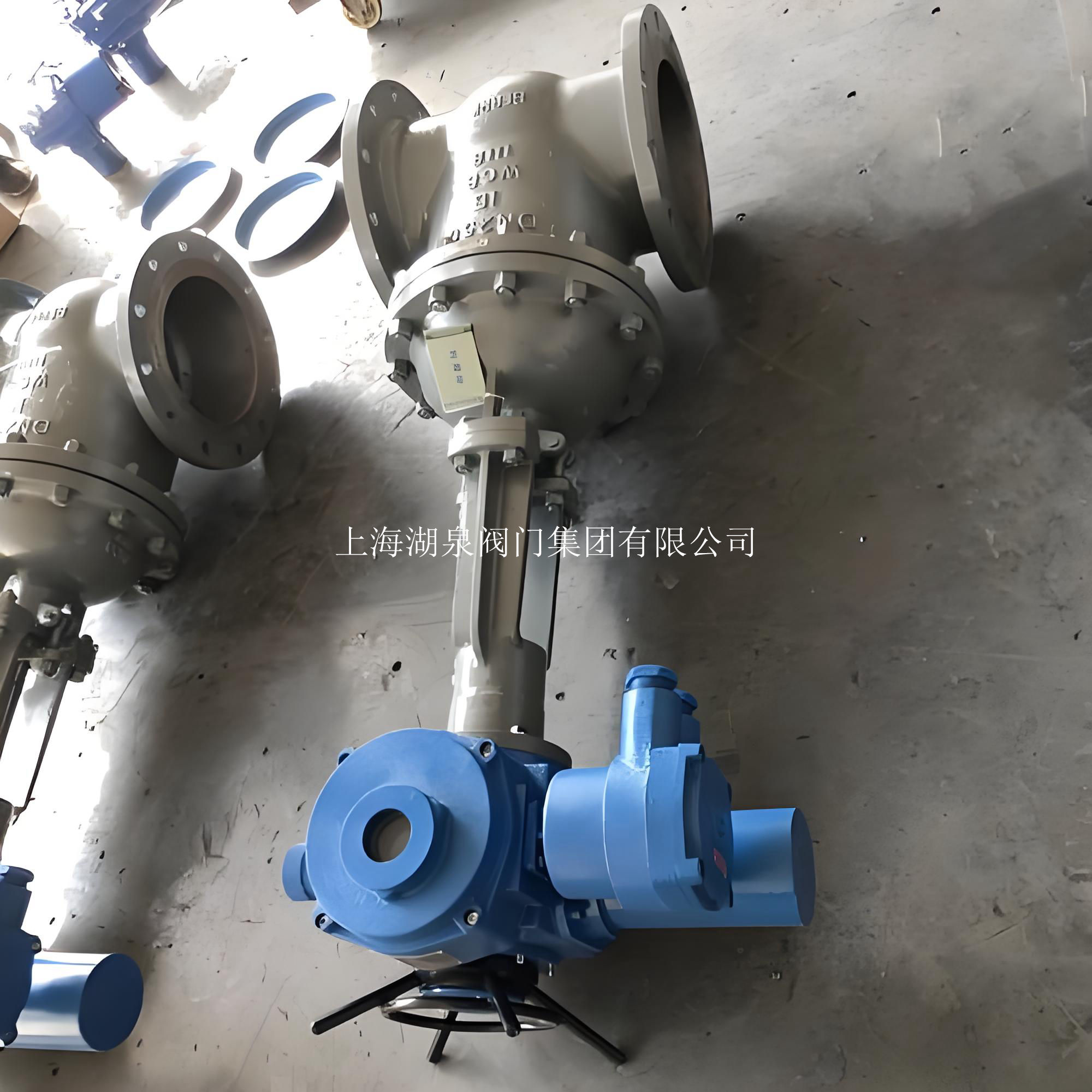

上海湖泉閥門集團有限公司Z941W-25P DN50 是一款采用電動驅動、法蘭連接的明桿楔式單閘板不銹鋼閘閥。該閥門專為工業管路系統設計，主要用于介質的全開或全關控制，具備優良的耐腐蝕性和密封性能。其型號遵循 JB/T308 國標編制規則，適用于公稱壓力 PN25（2.5MPa）、公稱通徑 DN50 的工況環境，閥體及主要部件材質為 304 不銹鋼（CF8），廣泛應用于石油、化工、電力、水處理及食品醫藥等行業。

2. 型號含義解析

根據國家標準閥門型號編制方法，‌Z941W-25P‌ 的具體含義如下：

• ‌Z‌：閥門類型為閘閥。
• ‌9‌：驅動方式為電動。
• ‌4‌：連接形式為法蘭連接。
• ‌1‌：結構形式為明桿楔式剛性單閘板。
• ‌W‌：密封面材料由閥體直接加工（即不銹鋼本體密封）。
• ‌25‌：公稱壓力為 PN25（2.5 MPa）。
• ‌P‌：閥體材質為 304 不銹鋼（CF8）。
• ‌DN50‌：公稱通徑為 50mm。

3. 主要技術參數

• ‌公稱壓力‌：PN25 (2.5 MPa)
• ‌公稱通徑‌：DN50
• ‌適用介質‌：水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種腐蝕性或非腐蝕性流體。
• ‌工作溫度‌：-29℃ ～ 425℃（具體取決于密封填料配置，常規石墨填料可達更高溫度，PTFE填料通常≤200℃）。
• ‌驅動電源‌：常規 AC380V/50Hz，也可定制 AC220V、DC24V 等電壓等級。
• ‌防護等級‌：標準 IP55，可選 IP67 或防爆型（dⅠ/dⅡBT4）。
• ‌試驗壓力‌：
  • 強度試驗（水）：3.8 MPa
  • 密封試驗（水）：2.8 MPa
  • 低壓氣密封試驗：0.6 MPa

4. 結構特點與優勢

• ‌優質材質‌：閥體、閥蓋、閘板均采用 ZG00Cr18Ni10 (304L) 或 ZG1Cr18Ni9Ti (304) 鑄造不銹鋼，具有優異的耐酸堿腐蝕性能，適合潔凈度要求高的食品純水或強腐蝕性化工介質。
• ‌密封可靠‌：密封副采用楔式彈性閘板結構，密封面經過精密研磨。部分高端配置可在密封面堆焊司太立（Stellite）鈷基硬質合金，進一步提高耐磨、耐高溫和抗擦傷性能，延長使用壽命。
• ‌操作便捷‌：配備多回轉電動執行機構，支持遠程自動控制、PLC 集成及 4-20mA 信號反饋。具備手電動切換功能，在斷電情況下可通過手輪進行緊急操作。
• ‌低流阻設計‌：全開時流道直通，介質流向不受限制，流體阻力小，不產生渦流，壓力損失低。
• ‌維護簡便‌：明桿結構設計，閥桿升降狀態直觀可見，便于觀察閥門開關位置；法蘭連接符合 GB/T9113 或 JB/T79 標準，安裝拆卸方便。

5. 應用領域

• ‌石油化工‌：用于輸送酸、堿、鹽溶液及含硫天然氣管路的切斷。
• ‌電力行業‌：火力電站的水、蒸汽系統控制。
• ‌水處理與環保‌：污水處理廠、自來水廠的管道啟閉。
• ‌食品制藥‌：由于 304 不銹鋼的衛生特性，適用于純凈水、飲料、藥液等對金屬離子析出有嚴格要求的管路。

6. 注意事項

• 安裝前應核對閥門銘牌參數是否與工況要求一致。
• 電動裝置接線需由專業電工操作，并確保接地良好。
• 長期存放時，閥門應處于關閉狀態，密封面需保持清潔并涂抹防銹油。
• 對于高溫介質，建議選用石墨填料并定期檢查壓蓋螺栓緊固情況。
