產品名稱：電動閘閥Z941H-64C DN200 380V（碳鋼/法蘭連接)[ 2026-09-09 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、產品概述

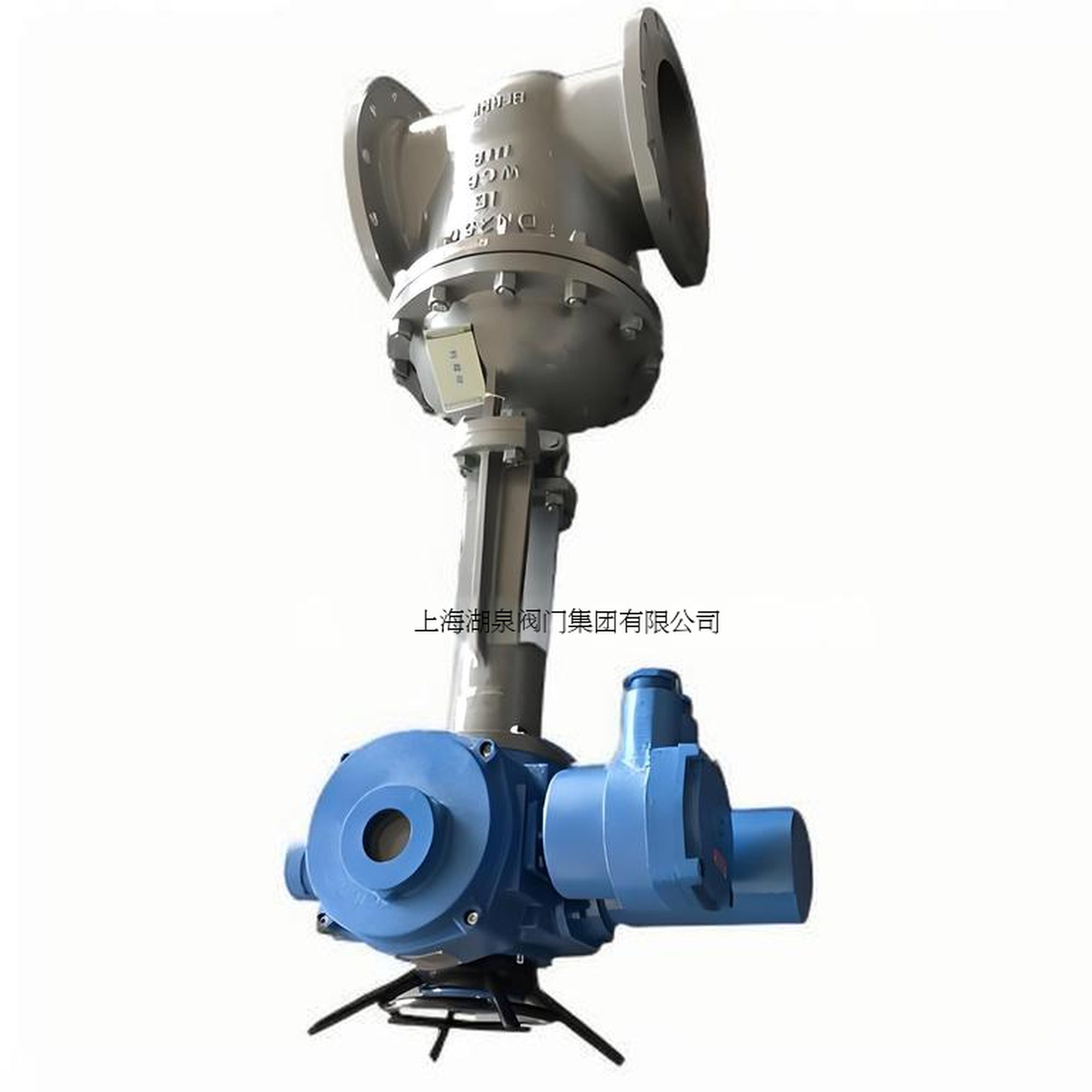

上海湖泉閥門集團有限公司 Z941H-64C DN200 是一款高性能的明桿楔式剛性單閘板電動閘閥。該閥門專為中高壓工況設計，采用碳鋼（WCB）閥體，公稱壓力為 PN6.4MPa（64公斤），公稱通徑為 DN200mm，配備 AC380V 電源驅動的 Z 型多回轉電動執行機構。其核心功能是通過閘板的垂直升降運動，實現對管道介質的全開或全閉控制，該產品廣泛應用于石油、化工、電力、冶金及水處理等工業領域的管路系統中，用于截斷或接通水、蒸汽、油品等非腐蝕性或弱腐蝕性介質。

二、型號含義解析

‌Z‌：閥門類型代號，代表閘閥。

‌9‌：驅動方式代號，代表電動驅動。

‌4‌：連接形式代號，代表法蘭連接。

‌1‌：結構形式代號，代表明桿楔式剛性單閘板。

‌H‌：密封面材料代號，代表不銹鋼堆焊硬質合金（司太立鈷基合金）。

‌64‌：公稱壓力代號，代表 PN6.4MPa。

‌C‌：閥體材質代號，代表碳素鋼（WCB）。

‌DN200‌：公稱通徑，代表閥門口徑為 200mm。

‌380V‌：電動執行器工作電壓，標準三相交流電。

三、主要技術參數

‌公稱壓力‌：PN6.4 MPa

‌公稱通徑‌：DN200 mm

‌適用溫度‌：-29℃ ～ 425℃（碳鋼材質標準范圍）

‌適用介質‌：水、蒸汽、油品、天然氣等

‌驅動電源‌：AC380V / 50Hz

‌連接標準‌：法蘭連接尺寸符合 JB/T 79 標準，結構長度符合 GB/T 12221 標準

‌制造標準‌：設計與制造符合 GB/T 12234 標準，檢驗與試驗符合 GB/T 13927 標準

‌防護等級‌：通常為 IP55 或 IP67（可根據工況定制）

‌防爆等級‌：可選配 ExdⅡBT4 等防爆等級（適用于危險環境）

四、結構特點與優勢

‌流體阻力小‌：閥體內部介質通道直通，介質流經時不改變流動方向，流阻系數低，壓力損失小。

‌密封可靠耐用‌：密封面采用司太立（Stellite）鈷基硬質合金堆焊，具有高的硬度、耐磨性、耐高溫性和抗擦傷性能，確保長期使用的密封可靠性。

‌啟閉省力靈活‌：中大口徑（如 DN200）配置推力軸承或滾動軸承，有效降低摩擦阻力，使啟閉操作更加輕便靈活。閥桿經過調質及表面氮化處理，具備良好的抗腐蝕性和耐磨性。

‌智能化控制‌：電動執行器支持開關型和智能調節型。智能型具備轉矩控制、現場操作、手電動切換功能，支持 4-20mA 信號輸入輸出，可實現遠程控制、PLC 集成及自動化管理。

‌結構緊湊剛性強‌：采用楔式彈性或剛性閘板結構，閥體剛性好，能承受較高的管道應力，適應復雜工況。

五、應用領域

‌電力行業‌：火力發電廠的主蒸汽、給水管道。

‌石油化工‌：原油輸送、煉化裝置中的油品、蒸汽管線。

‌冶金礦山‌：高溫高壓水、氣體介質控制。

‌城市基建‌：大型供水管網、供熱管網的主干道截斷。

六、安裝與調試注意事項

‌安裝方向‌：閥門一般應水平安裝在管道上，電動執行器電機部分建議水平放置，以利于散熱和維護。

‌初次調試‌：在接通電源前，必須手動將閥門開啟至約 50% 位置，以防止因電機相序接反導致閥門過力矩損壞或執行器故障。

‌電氣檢查‌：確認電源電壓為 AC380V，接線正確，缺相保護功能正常。

‌定期維護‌：定期檢查電動執行器的潤滑情況、填料密封性及電氣元件狀態，確保閥門長期穩定運行。

‌
