1. 產品概述

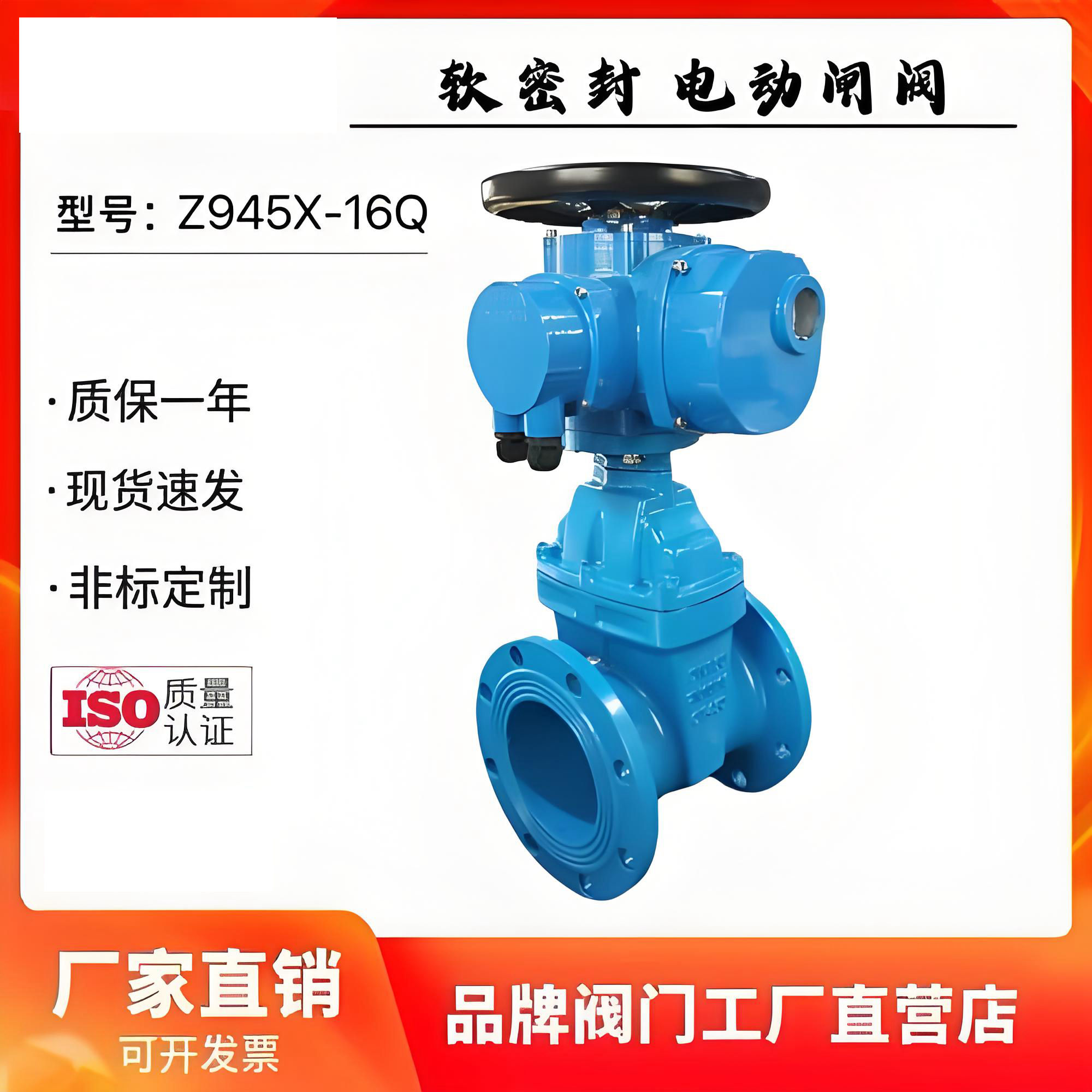

上海湖泉閥門集團有限公司Z945X-16Q DN200 是一款高性能的‌暗桿式電動軟密封閘閥‌。該閥門采用球墨鑄鐵閥體，結合先進的彈性座封技術與智能電動執行機構，專為給排水、污水處理及工業流體控制系統設計。其核心優勢在于“零泄漏”密封性能、低流阻直通流道以及便捷的電動遠程控制能力，適用于公稱壓力 PN16（1.6MPa）、公稱通徑 DN200 的管道系統。

2. 型號解析

根據 JB/T 308 閥門型號編制方法，‌Z945X-16Q‌ 含義如下：

• ‌Z‌：閘閥類
• ‌9‌：驅動方式為電動
• ‌4‌：連接形式為法蘭連接
• ‌5‌：結構形式為暗桿楔式單閘板
• ‌X‌：密封面材料為橡膠（彈性座封）
• ‌16‌：公稱壓力為 1.6 MPa (PN16)
• ‌Q‌：閥體材料為球墨鑄鐵 (QT450-10/QT500-7)

3. 核心技術特點

3.1 密封性能

• ‌全包覆彈性閘板‌：閘板骨架采用高強度球墨鑄鐵，整體硫化包覆高性能 EPDM（三元乙丙）或 NBR（丁腈）橡膠。橡膠與鐵芯結合強度高，徹底隔離介質與金屬接觸，防止腐蝕和銹蝕。
• ‌多重密封結構‌：閥桿頂部采用“內3外2”共五道 O 型密封圈結構，替代傳統填料密封，摩擦阻力降低 60% 以上，實現動態零泄漏，無需定期調整填料壓蓋。
• ‌自密封原理‌：利用介質壓力將閘板密封面壓向閥座，壓力越高密封越可靠，低壓工況下（≥0.05MPa）亦可實現有效密封。

3.2 優化流體動力學設計

• ‌平底直通流道‌：閥座底部采用與管道內壁平齊的平底設計，無凹槽、無滯流區。介質流通時阻力極小（流阻系數≤0.4），不易堆積雜物、泥沙或纖維，避免二次污染和堵塞，特別適用于污水及含顆粒介質。
• ‌全通徑設計‌：DN200 規格下，過流面積 100% 匹配管道內徑，壓力損失僅為傳統硬密封閘閥的 60%。

3.3 耐用性與防腐

• ‌優質材質‌：閥體、閥蓋采用 QT500-7 球墨鑄鐵，強度高、韌性好。閥桿采用 2Cr13 或 17-4PH 不銹鋼，經精密加工，耐磨耐腐蝕。
• ‌表面防護‌：閥體內腔及閘板表面噴涂食品級環氧樹脂粉末，涂層厚度≥250μm，耐鹽霧試驗超過 1000 小時，符合飲用水衛生標準。
• ‌長壽命導軌‌：閥體內部設有精密導軌，確保閘板升降平穩，防止偏斜磨損橡膠層，啟閉循環壽命可達 10,000 次以上。

4. 電動執行器配置

• ‌驅動電源‌：標配 AC380V 三相電（可選 AC220V 單相或其他電壓）。
• ‌防護等級‌：IP67/IP68，防塵防水，適應潮濕、戶外惡劣環境。
• ‌智能保護‌：內置力矩限制器和行程開關，當扭矩超過設定值（如 110%）或到達極限位置時自動切斷電源，保護電機和閥門。
• ‌手動優先‌：配備手輪離合裝置，斷電或故障時可切換至手動模式進行緊急啟閉，操作力矩小（DN200 約需 240N·m）。
• ‌信號反饋‌：可選配開度指示器及 4-20mA 反饋模塊，支持遠程監控和自動化系統集成。

5. 主要技術參數

6. 應用領域

• ‌市政供水‌：自來水廠、城市管網、消防水系統。
• ‌污水處理‌：污水處理廠進出水口、沉淀池、污泥處理管線。
• ‌工業流體‌：石油化工、電力循環水、冶金冷卻水、制藥潔凈管道。
• ‌建筑行業‌：高層建筑給排水、暖通空調水系統。

7. 安裝與維護注意事項

• ‌安裝方向‌：建議閥桿垂直向上安裝，也可水平安裝但需確保執行器不受額外應力。安裝前務必清理管道內焊渣、石塊等雜物，以免劃傷密封面。
• ‌調試運行‌：首次通電前，建議先手動開關數次，確認無卡阻現象。調整行程開關，確保全開時閘板完全脫離流道，全關時密封緊密。
• ‌定期維護‌：雖然免維護設計減少了工作量，但仍建議每半年檢查一次電動執行器的接線及潤滑情況。長期停用時，每月應電動啟閉一次，防止橡膠與閥座粘連。
• ‌緊固件配套‌：本產品包含配套法蘭及緊固件（螺栓、螺母、墊片），材質通常為鍍鋅碳鋼或不銹鋼，安裝時請按對角線順序均勻擰緊，確保法蘭面平行受力。
