1. 產品概述

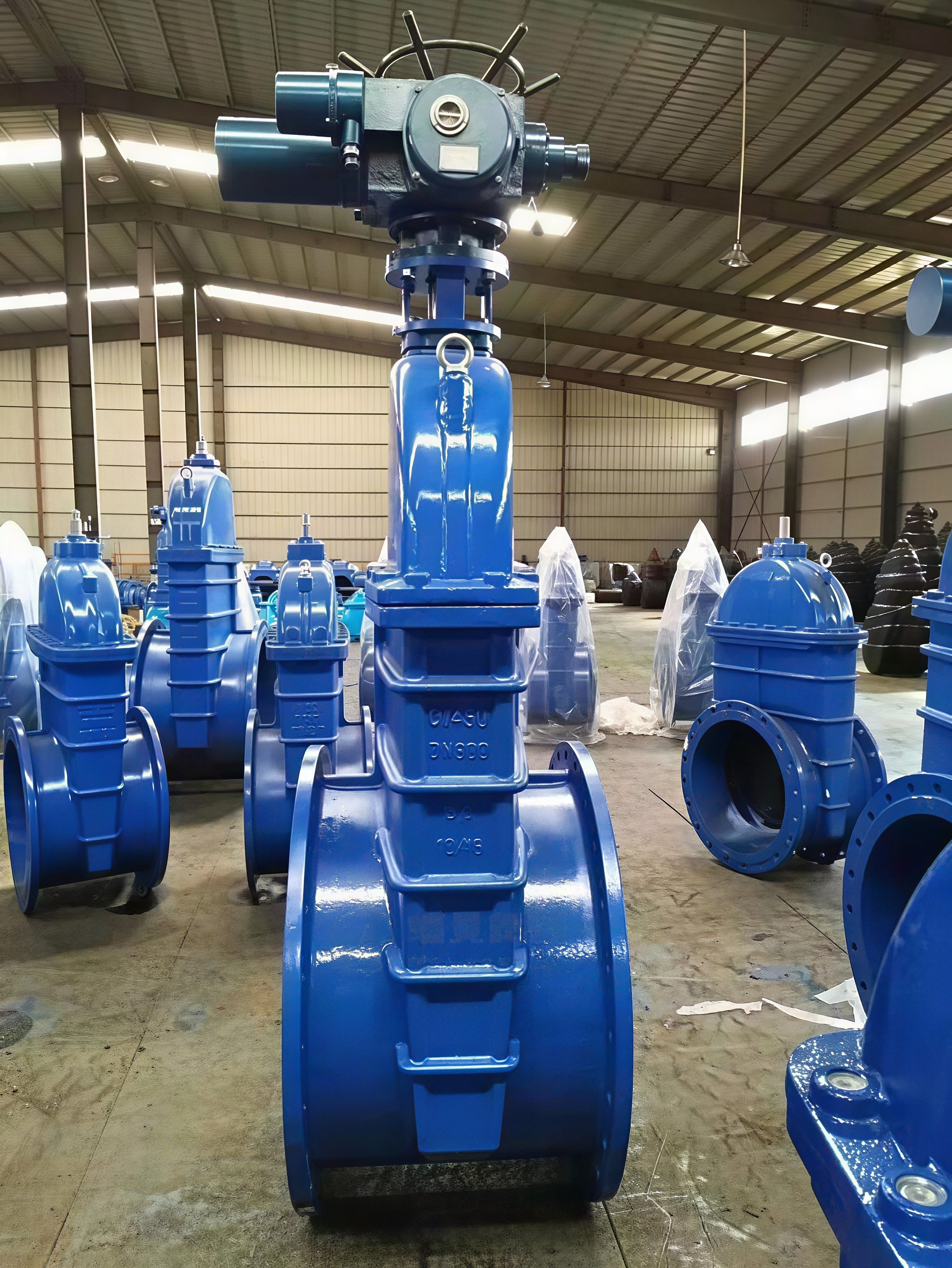

上海湖泉閥門集團有限公司Z945X-16Q 是一款高性能的電動暗桿彈性座封閘閥，公稱通徑為 DN250，公稱壓力為 1.6MPa（16公斤）。該閥門主體采用高強度球墨鑄鐵（QT450-10）精密鑄造，結合先進的軟密封技術，徹底解決了傳統閘閥密封不良、易銹蝕及操作笨重等問題。其“暗桿”結構設計使得閥桿不外露，有效節省安裝空間并防止外部腐蝕，特別適用于市政供水、污水處理、建筑給排水及工業流體輸送系統。

2. 核心結構與材質特點

• ‌閥體與閥蓋‌：采用優質球墨鑄鐵整體精密鑄造成形，強度高、韌性好，重量較傳統灰鑄鐵閥門減輕約20%-30%。表面經過環氧樹脂靜電噴涂處理，具有極強的防腐防銹能力，適應埋地或潮濕環境。
• ‌彈性座封閘板‌：閘板骨架由球墨鑄鐵制成，整體包裹高品質橡膠（標配EPDM三元乙丙橡膠，可選NBR丁腈橡膠）。橡膠通過高溫硫化工藝與骨架牢固粘結，實現全包覆密封，確保介質與金屬骨架完全隔離，杜絕腐蝕，達到雙向零泄漏效果。
• ‌平底式流道設計‌：閥座底部采用與管道內壁平齊的平底設計，無凹槽結構。這一設計有效防止石頭、木塊、水泥等雜物淤積，避免因此導致的關閉不嚴或漏水現象，保證流體暢通無阻，流阻極小。
• ‌不銹鋼閥桿與密封‌：閥桿采用2Cr13或更高標準的不銹鋼材料，梯形螺紋經滾壓加工，光滑耐磨。暗桿結構下，閥桿頸部配備雙止推軸承和多重O型圈軸向密封（通常為三道），利用水壓實現自密封，無需填料調節，徹底消除閥桿外漏隱患。

3. 電動驅動與控制性能

• ‌驅動方式‌：配套智能多回轉電動執行機構（如川儀M83系列或其他品牌），實現遠距離自動控制或就地電動操作。
• ‌控制功能‌：支持開關型（無源/有源開關量）或調節型（DC4-20mA）控制模式，具備開/關到位信號反饋及故障診斷功能。部分高端型號支持總線通訊，可接入PLC/DCS系統，適配智慧水務及無人值守場景。
• ‌防護等級‌：電動頭通常具備IP67或IP68防護等級，適應惡劣戶外環境。
• ‌應急操作‌：配備手動應急手輪，在斷電情況下可進行人工啟閉，確保系統安全。

4. 主要技術參數 (DN250規格)

5. 產品優勢與應用場景

• ‌免維護長壽命‌：由于閥桿無外露且采用自密封結構，加上橡膠包膠閘板的耐腐蝕性，閥門在使用過程中幾乎無需日常維護，使用壽命顯著延長。
• ‌操作輕便‌：電動驅動大幅降低操作扭矩，開關輕巧平穩，無卡阻現象。
• ‌廣泛應用‌：
  • ‌市政工程‌：自來水廠、供水管網、污水處理廠。
  • ‌建筑行業‌：高層樓宇給排水、消防水系統。
  • ‌工業領域‌：石油化工、電力、冶金、制藥、食品行業的流體截斷裝置。

6. 注意事項

• 安裝前應清洗管道，防止焊渣、石塊等硬物損傷密封面。
• 閥門可水平或垂直安裝，但電動執行機構朝上安裝時需考慮防雨措施。
• 長期存放時，應處于微開狀態，使密封面非受力接觸，并定期檢查電動裝置電池及絕緣性能。
