1. 產品概述

Z41H-25-DN100 是一款符合國家標準（GB）的法蘭連接明桿楔式鋼制閘閥。該閥門主要用于公稱壓力為 2.5MPa（即 PN25，對應舊標準 25kgf/cm²）、公稱通徑為 100mm 的管路系統中，作為切斷或接通介質的啟閉裝置。其設計遵循“全開”或“全關”的使用原則，不適用于流量調節。

‌型號含義解析：‌

• ‌Z‌：閥門類型——閘閥
• ‌4‌：連接形式——法蘭連接
• ‌1‌：結構形式——明桿楔式單閘板
• ‌H‌：密封面材料——不銹鋼（通常指閥座與閘板密封面堆焊硬質合金或不銹鋼）
• ‌25‌：公稱壓力——PN2.5 MPa (25 bar)
• ‌DN100‌：公稱通徑——100 mm

2. 主要技術參數

3. 結構特點與優勢

• ‌流體阻力小‌：閘板垂直于流體方向移動，全開時流道直通，介質流動阻力極小，能耗低。
• ‌啟閉省力‌：采用明桿楔式結構，閥桿螺紋外露，便于觀察開關狀態；中大型口徑通常配有滾動軸承或推力軸承，使操作力矩減小，開關輕便。
• ‌密封可靠‌：密封面采用鐵基或鈷基硬質合金堆焊，經過精密研磨，具有良好的耐磨性、耐沖刷性和耐腐蝕性，確保長期使用的密封性能。
• ‌雙向流動‌：介質流向不受限制，可安裝在介質雙向流動的管路上。
• ‌結構緊湊‌：形體簡單，結構長度較短，制造工藝成熟，維護方便。

4. 主要零件材料

• ‌閥體、閥蓋‌：WCB (鑄鋼)
• ‌閘板‌：WCB + 堆焊硬質合金/不銹鋼
• ‌閥桿‌：2Cr13 (鉻不銹鋼)，經調質及氮化處理，抗腐蝕且強度高
• ‌閥座‌：25號鋼或不銹鋼，堆焊硬質合金
• ‌填料‌：柔性石墨或增強聚四氟乙烯，密封性能好，摩擦系數低
• ‌墊片‌：金屬纏繞墊片或柔性石墨復合墊

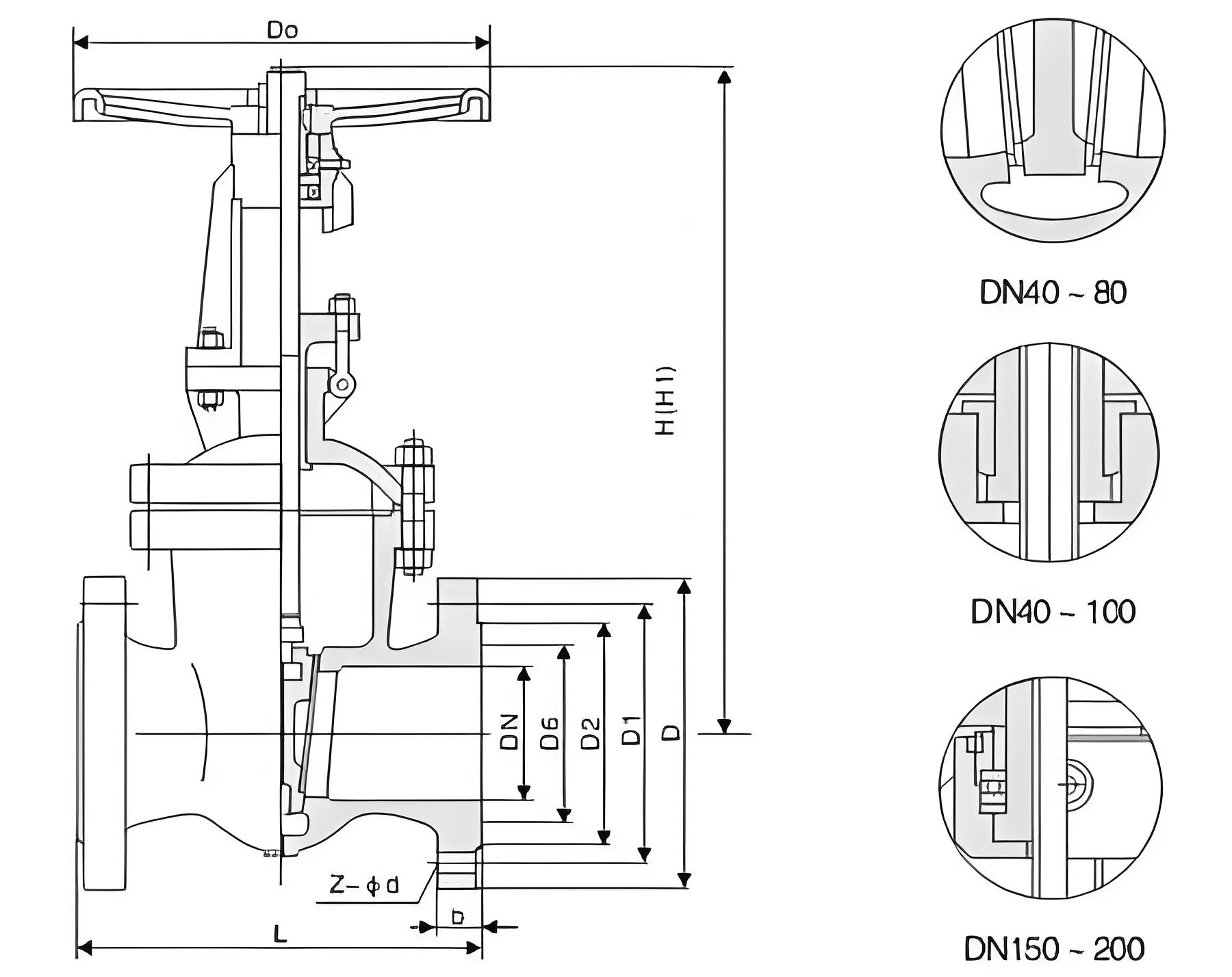

5. 外形尺寸參考 (依據 GB/T 12221 標準)

針對 Z41H-25 DN100 規格，典型外形尺寸如下（不同廠家可能存在微小差異，請以具體產品說明書為準）：

• ‌結構長度 (L)‌：約 350 mm
• ‌高度 (H，全開狀態)‌：約 480 - 500 mm
• ‌手輪直徑 (D0)‌：約 360 mm
• ‌重量 (Wt)‌：約 60 kg

(注：以上尺寸為常見國標參考值，實際安裝時需預留足夠的操作空間和維修空間。)

6. 應用領域

廣泛應用于石油、化工、電力、制藥、冶金、城市供水及供熱系統等工業管道中，特別適用于需要頻繁切斷或接通介質的場合。

7. 安裝與維護注意事項

• ‌安裝方向‌：閥門應垂直安裝，閥桿處于垂直位置，手輪在頂部。嚴禁倒裝或斜裝，以免影響密封性能和操作便利性。
• ‌清潔管道‌：安裝前必須清除管道內的雜物、焊渣等，防止損傷密封面。
• ‌禁止節流‌：閘閥僅用于全開或全關，嚴禁作為調節閥使用，否則高速流體會沖刷密封面，導致泄漏。
• ‌定期潤滑‌：對于經常操作的閥門，建議每月對閥桿螺紋、梯形螺紋及軸承部位加注潤滑脂，保持操作靈活。
• ‌起吊注意‌：手輪、手柄及傳動機構嚴禁作為起吊點使用，起吊時應系繩于閥體法蘭處。
• ‌旁通閥使用‌：若閥門帶有旁通閥，開啟主閥前應先打開旁通閥，以平衡進出口壓差，減小開啟力矩。
