一、 產品概述

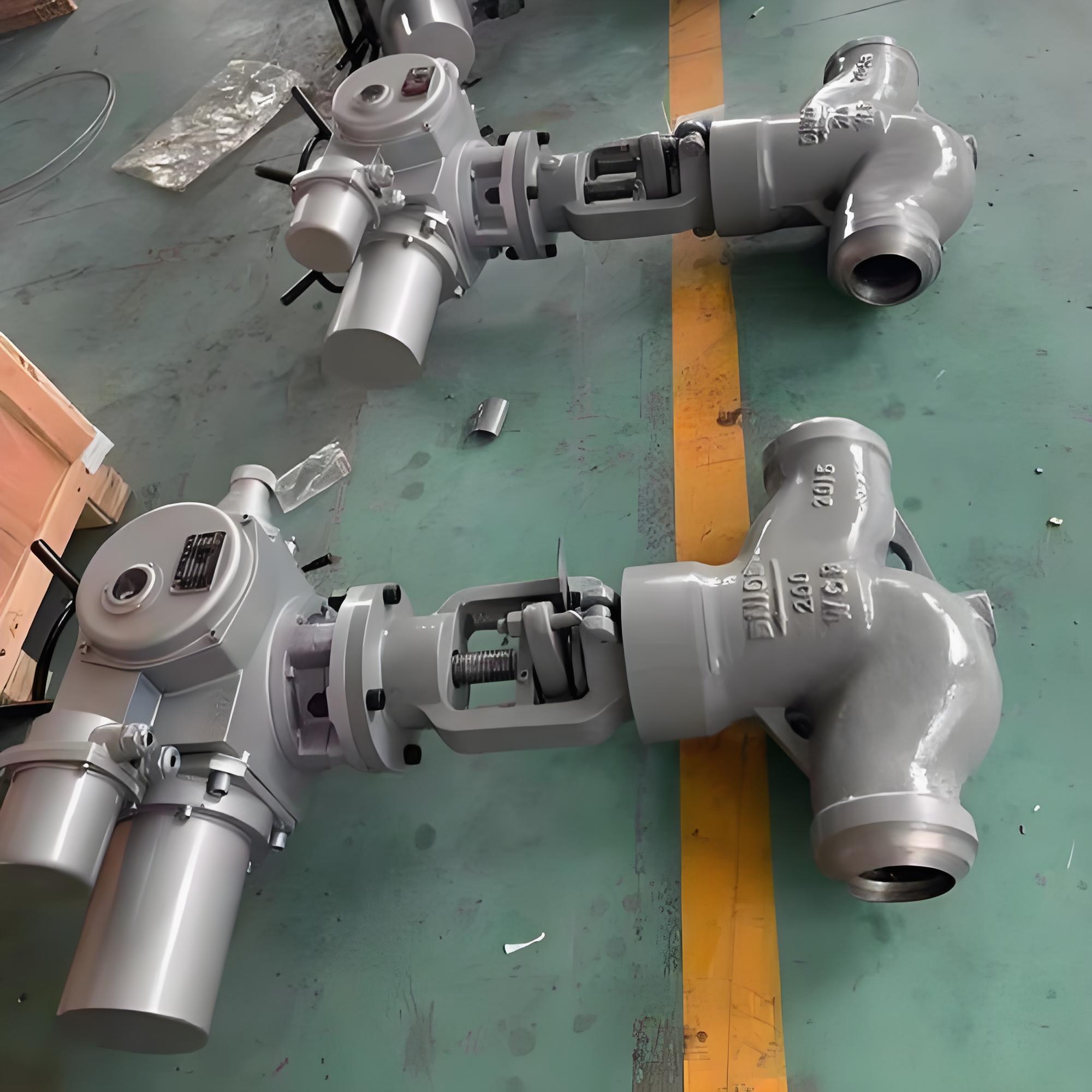

• ‌產品名稱‌：J961H-100 電動高壓焊接截止閥
• ‌公稱通徑‌：DN50
• ‌公稱壓力‌：PN10.0 MPa（對應型號中的“-100”，即100公斤壓力等級；部分高標準設計可覆蓋至PN16.0-32.0 MPa范圍，具體依定制標準而定）
• ‌適用溫度‌：≤540℃（特殊材質如P57/170V規格可達570℃）
• ‌驅動方式‌：電動（通常配備DZW系列多回轉電動執行機構）
• ‌連接方式‌：焊接式（對焊或承插焊），確保高壓下的零泄漏。

二、 核心特點與優勢

1. 耐高溫與耐磨損性能

• ‌硬質合金密封面‌：閥瓣與閥座的密封面采用‌司太立（Stellite）鈷基硬質合金‌堆焊而成。這種材料具有極高的硬度、耐磨性、耐高溫性和抗擦傷性，能有效抵抗高溫蒸汽沖刷和介質中的顆粒磨損，顯著延長閥門使用壽命。
• ‌閥桿強化處理‌：閥桿經過調質處理和表面氮化處理，不僅提高了強度，還賦予了良好的抗腐蝕性和抗擦傷性，確保在頻繁啟閉過程中保持平滑運動，防止卡澀。

2. 高壓自緊式密封結構

• ‌壓力自緊設計‌：閥門中腔采用壓力自緊式密封結構。隨著介質壓力的升高，密封件受到的壓緊力隨之增大，從而實現“壓力越高，密封越可靠”的效果，徹底解決高壓工況下的外漏問題。
• ‌焊接連接‌：支管兩端采用焊接結構（對焊或承插焊），消除了法蘭連接可能存在的泄漏點，特別適合電站高溫高壓管道的高安全性要求。

3. 智能化電動控制

• ‌遠程操作‌：配備高性能電動執行機構，接受380VAC電壓信號，可實現遠程開關控制及自動化系統集成。
• ‌精準定位‌：電動裝置具有體積小、重量輕、功能全的特點，支持位置反饋，便于中控室實時監控閥門狀態。
• ‌在線維護‌：填料函設計合理，采用增強柔性石墨填料并添加緩蝕劑，密封可靠。部分結構設計允許在不停機的情況下更換填料，提高了系統的連續運行能力。

三、 主要技術參數（DN50規格參考）

(注：DN50的具體結構長度L和高度H因壓力等級不同而異。例如在PN25.0 MPa下，L約為250mm，H約為720mm；具體尺寸需以廠家圖紙為準。)

四、 應用領域

• ‌火力發電廠‌：主蒸汽管道、再熱蒸汽管道、高壓給水管道。
• ‌核電站‌：核島常規島的高溫高壓輔助系統。
• ‌石油化工‌：高溫高壓反應釜進出口、裂解裝置管路。
• ‌冶金行業‌：高溫流體控制管路。

五、 選型與訂貨須知

為確保閥門滿足具體工況要求，訂貨時請?zhí)峁┮韵滦畔ⅲ?/span>

• ‌詳細工況參數‌：包括介質的具體成分、工作壓力、工作溫度。
• ‌連接標準‌：明確焊接坡口形式（對焊或承插焊）及執行標準（如GB、ASME、DIN等）。
• ‌電動裝置要求‌：是否需要防爆、防護等級要求、控制信號類型（開關量或模擬量）。
• ‌材質特殊要求‌：如介質具有強腐蝕性，需指定閥體及內件的特殊合金材質。
