一、 產品概述

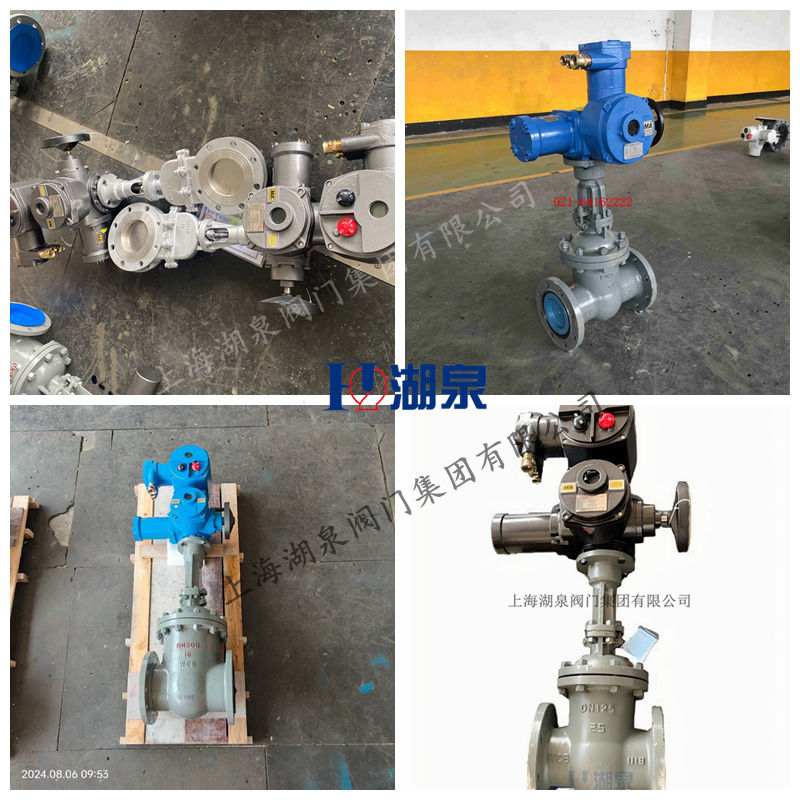

ZJK941H-16C DN100 是一款專為煤礦井下惡劣環境設計的‌一體化本安隔爆型電動閘閥‌。該閥門集“隔爆”與“本安”雙重防爆特性于一體，嚴格遵循國家煤礦安全標準，必須持有‌煤安證（MA認證）‌方可進入礦井使用。作為煤礦井下排水、通風及瓦斯抽放等管路系統的關鍵控制設備，該產品主要用于介質的通斷控制及流量調節。其設計充分考慮了井下易燃易爆氣體（如瓦斯、煤塵）的存在，通過特殊的電氣結構和機械密封技術，確保在極端工況下的安全性、可靠性與長壽命。

二、 型號含義解析

• ‌Z‌：閘閥（Gate Valve）
• ‌J‌：電動裝置驅動方式（Electric Actuator）
• ‌K‌：礦用/快開或特定結構特征（此處指礦用專用系列）
• ‌9‌：連接形式為法蘭連接（Flange Connection）
• ‌4‌：結構形式為明桿楔式剛性單閘板或雙閘板（具體視廠家設計，通常礦用多為雙閘板自緊式）
• ‌1‌：傳動方式為直連式
• ‌H‌：密封面材料為硬質合金（Hard Alloy），耐磨耐腐蝕
• ‌16‌：公稱壓力為 1.6 MPa (PN16)
• ‌C‌：閥體材質為碳鋼（Carbon Steel，通常為 WCB 鑄鋼）
• ‌DN100‌：公稱通徑為 100 mm

三、 核心技術參數

四、 主要結構特點與技術優勢

1. 雙重防爆安全設計

• ‌隔爆外殼‌：電動裝置外殼采用高強度鑄鐵或鑄鋼，具備承受內部爆炸壓力而不傳爆的能力，符合 GB3836.1 和 GB3836.2 標準。
• ‌本安電路‌：內部控制線路經過本安處理，限制能量輸出，防止產生電火花引燃周圍瓦斯混合物，符合 GB3836.4 標準。
• ‌煤安認證‌：產品嚴格執行煤礦安全規程，確保在含有瓦斯和煤塵爆炸危險的礦井中安全運行。

2. 高性能密封結構

• ‌雙閘板萬向頂結構‌：閥瓣采用雙閘板中間帶萬向頂的設計，能夠自動調整閥瓣與閥座密封面的吻合度，有效補償安裝誤差和熱變形，保證零泄漏。
• ‌硬質合金密封面‌：閥瓣和閥座密封面采用鈷鉻鎢（Co-Cr-W）硬質合金，通過等離子噴焊工藝熔覆。具有極高的硬度（HRC≥40）、耐磨性、抗擦傷性和耐腐蝕性，顯著延長使用壽命，特別適合含有顆粒雜質的煤礦污水介質。

3. 智能一體化電動裝置

• ‌多功能模塊集成‌：內置 MK1 多功能模塊（含相位識別、互鎖保護、直流電源）和 MK2 遠程模塊，支持 PLC 集中控制。
• ‌信號交互‌：支持 4~20mA 標準電流信號輸入輸出，可實現閥門開度的精確調節和遠程反饋，便于接入礦山自動化監控系統。
• ‌現場/遠控切換‌：按鈕盒設有“現場/遠控”轉換開關。蓋上蓋子為遠方控制模式，打開蓋子可進行本地手動/電動操作，方便調試與維護。
• ‌力矩與行程保護‌：配備精密的轉矩控制機構和行程控制器，當閥門遇到異常阻力或到達極限位置時自動斷電保護，防止電機燒毀或閥門損壞。

4. 耐用性與易維護性

• ‌滲氮鋼閥桿‌：閥桿采用滲氮鋼制造，表面經氮化處理，硬度高、耐腐蝕、抗擦傷，確保長期啟閉靈活。
• ‌手電動切換‌：配備可靠的手動-電動切換機構。在停電或故障情況下，可通過手輪進行緊急操作，保障生產安全。
• ‌翻轉式接線板‌：電氣元件安裝在可翻轉的接線板上，無需拆卸整個電裝即可對力矩、行程、開度指示進行調整，極大降低了維護難度和時間成本。

五、 適用范圍與應用場景

• ‌煤礦井下排水系統‌：用于主排水泵房、采區排水管的啟閉控制。
• ‌瓦斯抽放管路‌：控制瓦斯氣體的流向和流量，要求極高的防爆安全性。
• ‌消防灑水系統‌：井下滅火及降塵管路的快速切斷。
• ‌壓風管路‌：壓縮空氣輸送管道的控制。
• ‌其他易燃易爆環境‌：也可用于化工廠、石油開采等存在 II A、II B 級 T1~T4 組爆炸性氣體混合物的場所（需選用相應防爆等級）。

六、 安裝與調試注意事項

• ‌初始位置設置‌：初次安裝和調試時，‌必須先將閥門手動開啟至約 50% 的位置‌，再接通電源。此舉是為了防止因電機相序接反導致閥門在關閉狀態下強行開啟而損壞閥桿或電動裝置。
• ‌安裝方向‌：閥門可安裝在管道的任何位置，但建議電動裝置處于水平狀態，電氣箱蓋水平或垂直向上，以利于潤滑脂保留和接線維護。
• ‌空間預留‌：安裝時應預留足夠的維修檢查空間，確保人員能方便地拆卸各部件。
• ‌軸向間隙‌：與閥門連接的牙嵌軸向間隙應保持在 1~2mm，避免過緊導致卡死。
• ‌接地保護‌：務必確保閥門本體及電動裝置的接地良好，以防靜電積聚引發危險。

七、 售后服務與質保

• ‌質保期‌：通常為收貨驗貨起 12 個月（非人為損壞）。
• ‌三包服務‌：實行包退、包換、包修服務。
• ‌技術支持‌：提供終身技術咨詢，遇重大故障可安排工程師現場指導。
