1. 產品概述

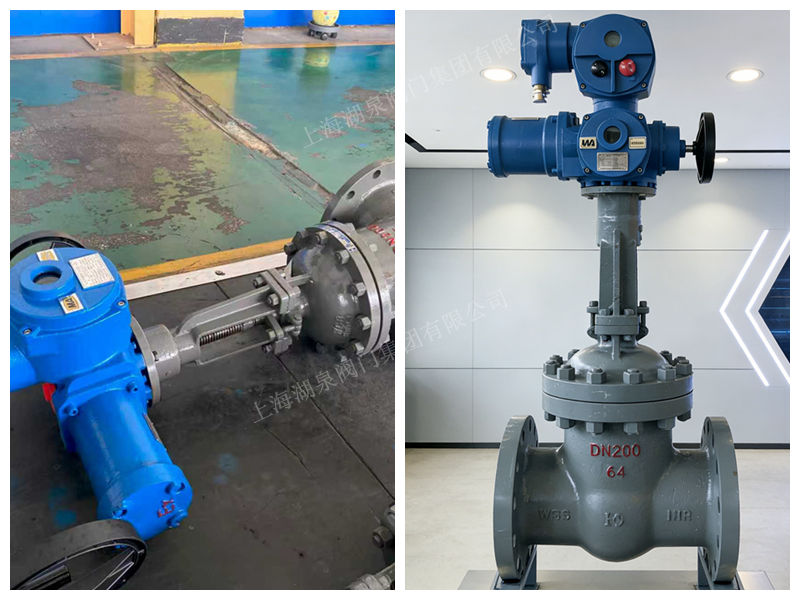

Z941H-16C（常標注為MZ941H-16C或MKZ941H-16C）是一款專為煤礦井下環境設計的礦用隔爆型電動閘閥。該產品持有國家煤礦安全標志證書（MA認證）及防爆合格證，符合GB3836.1爆炸性環境用防爆電氣設備通用要求及JB/T8529隔爆型閥門電動裝置技術條件。其核心設計旨在解決煤礦井下易燃易爆環境中流體介質的自動化控制難題，具備高安全性、高防護等級及穩定的運行性能，是煤礦排水、供水及注漿系統的關鍵控制設備。

2. 主要技術參數

• ‌產品名稱‌：礦用隔爆型電動閘閥
• ‌型號標識‌：Z941H-16C / MZ941H-16C
• ‌公稱壓力‌：PN1.6 MPa (16公斤)
• ‌適用介質‌：水、污水、泥漿等
• ‌工作溫度‌：≤425℃（常規工況下通常用于常溫至中溫介質）
• ‌電源電壓‌：AC 380V / 660V，50Hz（適應煤礦井下供電標準）
• ‌防爆等級‌：Exd I Mb（煤礦井下用）；部分型號可選Exd II BT4（工廠用）
• ‌防護等級‌：IP68（可長期浸水工作，防塵防水性能優異）
• ‌連接方式‌：法蘭連接（符合國標、美標或德標）
• ‌驅動方式‌：電動（配套礦用隔爆型電動裝置）

3. 結構特點與優勢

3.1 密封性能卓越

閥瓣與閥座密封面采用司太立（Stellite）鈷基硬質合金堆焊而成，或通過等離子噴焊工藝處理。該材料具有極高的硬度、耐磨性、耐高溫性及抗擦傷性能，確保在長期頻繁啟閉及含有顆粒雜質的介質中仍能保持可靠密封，延長使用壽命。

3.2 閥桿強化處理

閥桿選用優質滲氮鋼，經過調質及表面氮化處理。這種工藝顯著提高了閥桿的抗腐蝕性、抗擦傷性和耐磨性，防止在潮濕、腐蝕性礦井環境中發生銹蝕卡死現象。

3.3 楔式彈性閘板結構

采用楔式彈性閘板設計，中大口徑閥門配備推力軸承，有效減小摩擦力。部分型號采用雙閘板中間帶萬向頂結構，能自動調整閥瓣與閥座的吻合度，保證密封面的緊密接觸，同時降低操作力矩，使啟閉更加輕松自如。

3.4 智能化控制模塊

電動裝置內部集成多功能模塊，具備轉矩控制、行程控制及開度指示功能。

• ‌遠程控制‌：支持4-20mA標準信號輸入輸出，可與煤礦井下泵房自動化系統、DCS系統或PLC無縫銜接。
• ‌現場操作‌：配有現場/遠控轉換按鈕，打開按鈕盒蓋可進行就地開/關操作，蓋上蓋子則切換為遠方控制，便于調試與維護。
• ‌保護機制‌：內置相位識別器、接觸器互鎖保護器及直流電源模塊，確保電氣安全。

4. 應用場景

該產品主要應用于中國煤礦井下的以下系統：

• ‌井下排水系統‌：控制主排水泵房的水路通斷。
• ‌消防灑水系統‌：作為管網的關鍵截斷閥。
• ‌注漿管路‌：控制漿液的輸送與截止。
• ‌其他易燃易爆場合‌：適用于煤礦非采掘工作面及其他存在爆炸性氣體混合物的工業環境。

5. 選型與維護建議

• ‌選型注意‌：必須確認產品銘牌上具有有效的MA煤安標志及防爆合格證編號。根據管道口徑（DN50-DN1000常見）及配套電動裝置扭矩（如ZB15-24至ZB120-24系列）進行匹配。
• ‌維護保養‌：雖然該產品設計為“調試運行后數年內免維護”，但仍建議定期檢查電動裝置的接線密封性及閥桿潤滑情況。由于防護等級達到IP68，需確保電纜引入裝置的密封圈完好，以防井下潮濕空氣侵入電氣腔體。
