一、產品概述

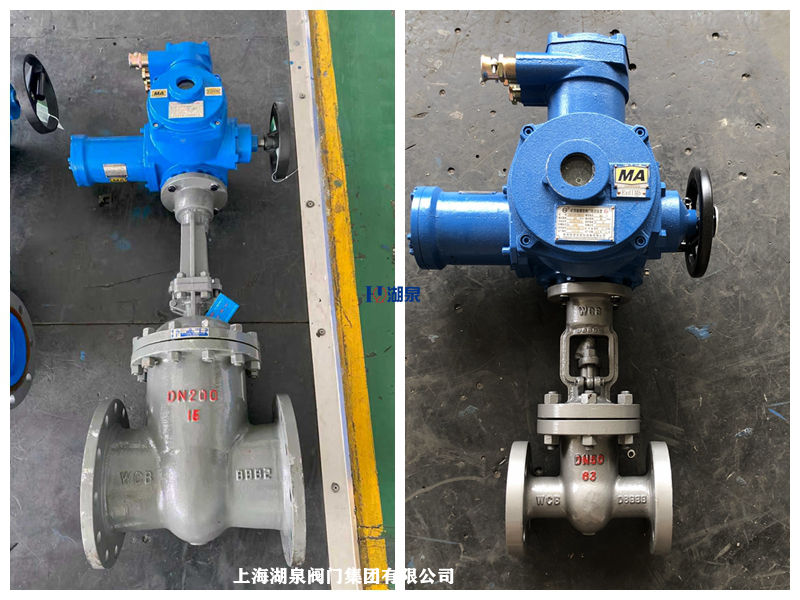

‌上海湖泉閥門集團有限公司Z9B41H-40 (DN80) 是一款專為煤礦井下及易燃易爆環境設計的特種工業閥門。該型號中，“Z”代表閘閥，“9”代表電動驅動，“B”代表隔爆型，“4”代表法蘭連接，“1”代表明桿楔式單閘板結構，“H”代表合金鋼密封面，“40”代表公稱壓力為4.0MPa（PN40），“DN80”代表公稱通徑為80mm。該產品集機械傳動與電氣控制于一體，具備極高的安全系數和穩定性，是煤礦自動化管路系統中切斷或接通介質的關鍵設備。

二、核心資質與防爆性能

‌雙證齊全‌：產品擁有國家頒發的“礦用產品安全標志證書”（煤安證）和“防爆合格證”，符合進入煤礦井下使用的強制性安全要求。

‌防爆等級‌：防爆型式為Ex d I Mb，適用于煤礦井下非采掘工作面等含有甲烷混合物的爆炸性環境；部分衍生型號也可滿足dIIBT4工廠防爆要求。

‌防護等級‌：電動裝置防護等級達到IP68，具備優異的防塵、防水性能，能適應井下潮濕、多粉塵的惡劣工況。

‌標準合規‌：設計制造符合JB/T8528《普通型閥門電動裝置技術條件》、GB3836.1《爆炸性環境用防爆電氣設備通用要求》及JB/T8529《隔爆型閥門電動裝置技術條件》。

三、主要技術參數

公稱通徑‌：DN80

‌公稱壓力‌：PN40 (4.0 MPa)

‌適用介質‌：水、蒸汽、油品、天然氣及煤礦井下排水等。

‌工作溫度‌：-29℃ ～ 425℃（具體取決于閥體材質，碳鋼WCB通常適用于此范圍）。

‌電源電壓‌：AC 380V 或 AC 660V（可根據礦井供電系統定制，660V為煤礦常用電壓）。

‌連接方式‌：法蘭連接（符合GB/T 9113或JB/T 79標準）。

‌驅動方式‌：電動（支持就地操作、遠程控制、PLC聯動）。

四、產品結構特點

‌密封可靠‌：閥瓣與閥座密封面采用鈷鉻鎢硬質合金，經等離子噴焊處理，硬度高、耐磨損、抗擦傷，確保長期使用的密封性能，泄漏率接近零。

‌結構優化‌：采用明桿楔式剛性單閘板結構，流阻小，流通能力強。閥桿經過滲氮處理，表面硬度高，耐腐蝕，使用壽命長。

‌智能控制‌：電動裝置配備轉矩控制機構、行程控制器及手/電動切換機構。支持4-20mA信號輸入輸出，可實現遠程開度調節和狀態監測，便于接入礦井自動化監控系統。

‌安全保護‌：內置相位識別器，防止因電源相序接反導致閥門損壞；具備過載保護和扭矩限制功能，確保電機和閥門本體安全。

五、應用領域
‌廣泛應用于煤礦井下排水系統、注漿管路、瓦斯抽放管道以及地面選煤廠、化工廠、電力站等存在易燃易爆氣體或粉塵的場所，用于管路的啟閉控制。

六、安裝與維護注意事項

初次安裝調試時，建議手動將閥門開啟至約50%位置，確認電機轉向正確后再進行電動操作，防止因相序錯誤損壞執行機構。

定期檢查電動裝置的密封性及接線腔的干燥情況，確保防爆性能完好。

長期存放或停用后重新啟用前，應進行全程開關測試，檢查動作是否靈活、指示是否準確。
