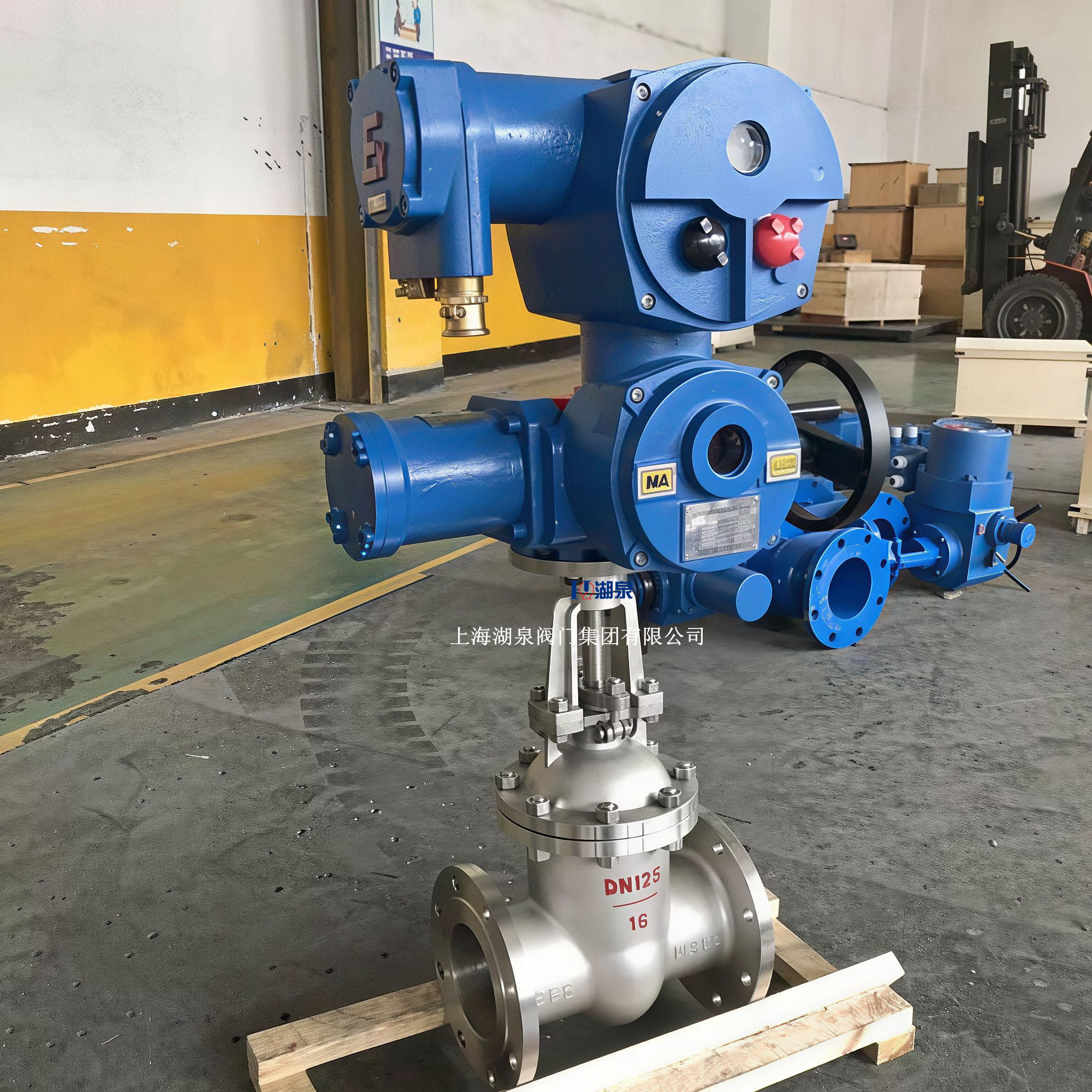

一、 產品概述

二、 型號含義解析‌

• ‌Z‌：閘閥
• ‌J‌：整體式/一體化結構（或表示截止類特征，此處指電動一體化）
• ‌K‌：礦用
• ‌9‌：電動驅動
• ‌4‌：法蘭連接
• ‌1‌：明桿楔式單閘板
• ‌H‌：合金鋼密封面（硬質合金）
• ‌40‌：公稱壓力 PN40 (4.0MPa)
• ‌C‌：閥體材質為碳鋼 (WCB)
• ‌DN200‌：公稱通徑 200mm

三、 核心技術特點‌

• ‌雙重防爆認證，安全系數高‌

  • ‌隔爆兼本安設計‌：電氣部分采用隔爆外殼（Ex d I Mb），控制電路采用本質安全型（Ex ib I Mb），有效防止電火花引爆井下瓦斯或煤塵。
  • ‌防護等級 IP68‌：具備極強的防塵防水能力，可在水下10米環境中長期工作72小時不滲漏，適應井下高濕、多粉塵的惡劣環境。

• ‌智能一體化電動執行機構‌

  • ‌全中文液晶顯示‌：現場視窗提供清晰的運行狀態、故障代碼及參數設置界面。
  • ‌智能保護功能‌：內置轉矩傳感器，具備缺相保護、過力矩保護、禁動延時保護及電子互鎖功能。當閥門卡澀或力矩異常時，能在0.1秒內自動停機，保護電機與閥桿。
  • ‌相序自動糾正‌：無需人工調整接線，執行器可自動識別并糾正電源相序，確保閥門開關方向正確。
  • ‌多種控制模式‌：支持4-20mA模擬量調節、開關量控制及RS485/Modbus總線通訊，可無縫接入礦井綜合自動化系統。

• ‌閥門本體性能‌

  • ‌硬密封結構‌：閥瓣與閥座密封面采用鈷鉻鎢硬質合金（Stellite）等離子噴焊，硬度高、耐磨損、抗擦傷，使用壽命遠超普通堆焊閥門。
  • ‌零泄漏設計‌：可選配波紋管+填料組合密封結構，徹底解決閥桿外漏問題，滿足環保與安全雙重標準。
  • ‌低操作力矩‌：中大口徑配備推力軸承，摩擦系數??；配有手動/電動切換機構，斷電情況下單人即可輕松完成應急操作（手動力≤15N·m）。

四、 主要技術參數‌

五、 應用領域‌

• ‌煤礦井下‌：主排水系統、注漿管道、壓風系統、瓦斯抽采管路。
• ‌地面工業‌：石油化工、火力電站、冶金行業中存在爆炸性氣體混合物（IIA、IIB級 T1-T4組）的場所。

六、 安裝與維護注意事項‌

• ‌安裝前檢查‌：確認閥門銘牌參數（壓力、溫度、介質）與工況一致；檢查防爆合格證及煤安標志是否在有效期內。
• ‌初次調試‌：通電前務必手動將閥門開啟至50%位置，點動測試電機旋轉方向，確保與閥門開關方向一致，防止因相序錯誤損壞閥桿。
• ‌電纜引入‌：必須使用符合防爆要求的電纜引入裝置，密封圈壓縮量需≥15%，并確保隔爆間隙≤0.2mm，涂抹密封膠以防潮氣進入。
• ‌定期維護‌：建議每三個月進行一次手動/電動切換試驗及扭矩記錄；若介質含顆粒，建議在閥前加裝過濾器以延長密封面壽命。
