一、 產品概述

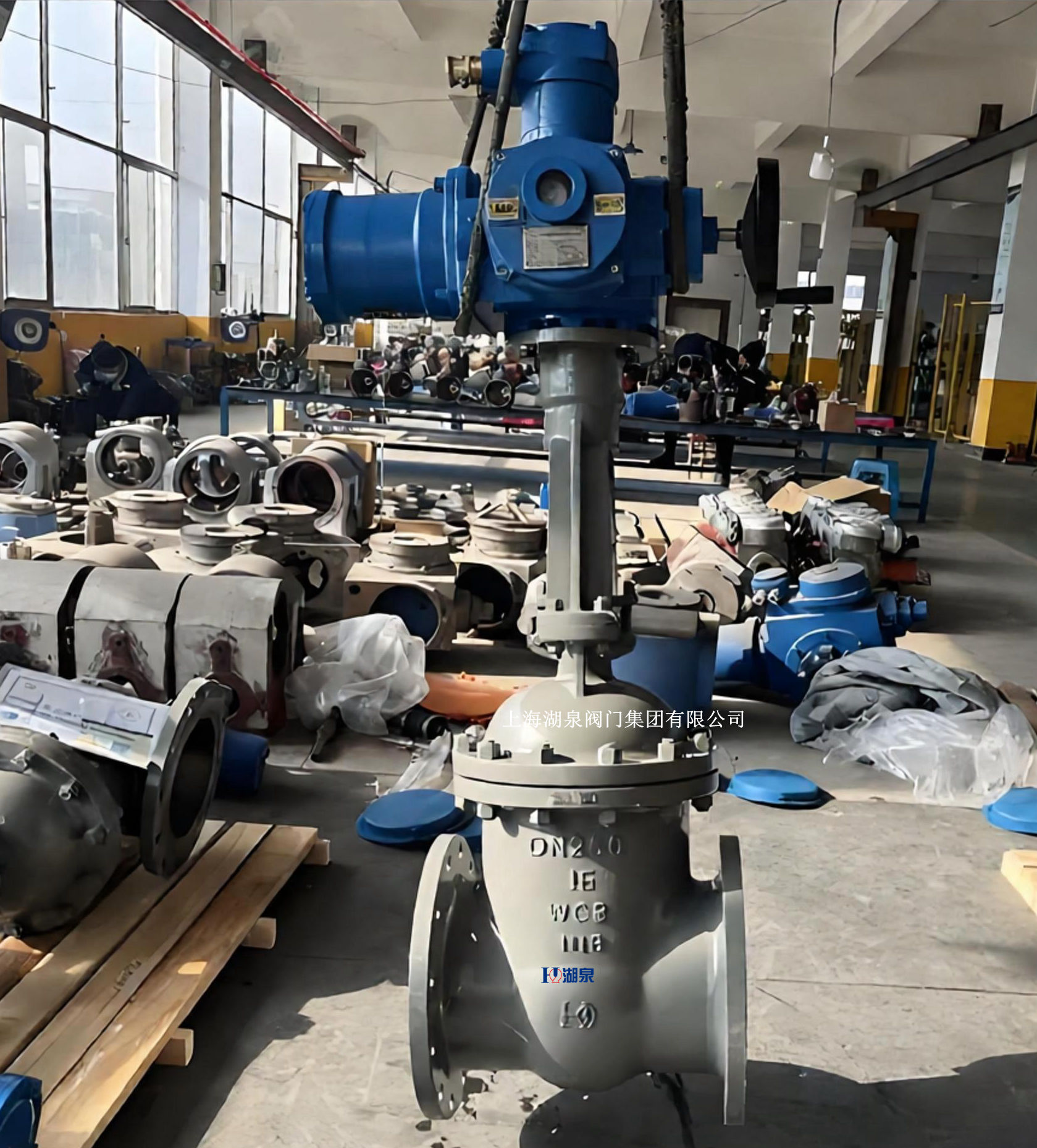

湖泉 Z941H-16C DN100 礦用隔爆一體式電動閘閥是由上海湖泉閥門集團有限公司研發生產的高性能工業閥門。該產品將鑄鋼法蘭閘閥與智能型礦用隔爆電動執行機構有機結合，形成一體化結構。專為煤礦井下非采掘工作面及其他存在易燃易爆氣體環境的工業場所設計，具備防爆性能、遠程控制能力及高可靠性，是流體管路系統中理想的截斷與控制設備。

二、 型號含義解析

• ‌Z‌：閥門類別——閘閥
• ‌9‌：驅動方式——電動
• ‌4‌：連接形式——法蘭連接
• ‌1‌：結構形式——明桿楔式單閘板
• ‌H‌：密封面材質——不銹鋼堆焊（硬密封）
• ‌16‌：公稱壓力——1.6 MPa (PN16)
• ‌C‌：閥體材質——碳素鋼 (WCB)
• ‌DN100‌：公稱通徑——100mm

三、 主要技術參數

四、 核心產品特點

1. 礦用隔爆安全設計

• ‌雙重防爆認證‌：嚴格執行 GB 3836.1《爆炸性環境用防爆電氣設備通用要求》及 JB/T 8529《隔爆型閥門電動裝置技術條件》，取得國家防爆電氣產品測試中心頒發的防爆合格證。
• ‌隔爆外殼‌：電動執行機構采用高強度鋁合金或鋼制隔爆外殼，能有效隔離內部電火花與外部易燃易爆氣體，確保在煤礦瓦斯環境下的絕對安全。

2. 智能一體化控制

• ‌全中文液晶顯示‌：內置高清晰 LCD 顯示屏，實時顯示閥門開度、狀態、故障代碼等信息，操作界面直觀友好。
• ‌相序自動糾正‌：具備電源相序自動識別與糾正功能，無需人工調整接線，防止因相序錯誤導致電機反轉損壞閥門。
• ‌多重保護機制‌：
  • ‌缺相保護‌：電源缺相時自動停止動作并報警。
  • ‌過力矩保護‌：瞬間過力矩時自動停機，防止機械損傷。
  • ‌過熱保護‌：電機溫度超過設定值（如 130℃）自動斷電，防止燒毀。
  • ‌電子互鎖‌：避免同時接收開/關指令造成的沖突。

3. 優異的閥門本體性能

• ‌低流體阻力‌：直通式流道設計，介質流向不改變，壓力損失小，節能效果顯著。
• ‌雙向密封‌：采用雙閘板或彈性閘板結構，密封面經過精密研磨，實現雙向零泄漏，滿足嚴苛的密封要求。
• ‌耐磨耐蝕‌：閥桿表面經精密磨削及硬化處理，抗擦傷能力強；密封面堆焊硬質合金，耐磨損、耐腐蝕，使用壽命長。
• ‌背密封設計‌：有效保護填料函，杜絕介質外漏，減少維護成本。

4. 便捷的調試與維護

• ‌現場/遠程切換‌：按鈕盒設有現場/遠程轉換開關，方便就地調試與遠程控制切換。
• ‌手動優先‌：配備手輪機構，在斷電或緊急情況下可手動操作閥門，保障系統安全。
• ‌免維護設計‌：執行機構內部潤滑脂長效保存，無需定期加油，防護等級高達 IP68，適應潮濕、多塵環境。

五、 應用領域

• ‌煤礦行業‌：井下排水系統、瓦斯抽放管道、消防灑水管網等非采掘工作面。
• ‌石油化工‌：易燃、易爆介質的輸送管道截斷與控制。
• ‌電力冶金‌：高溫高壓蒸汽、水、油等介質的管路系統。
• ‌城市基建‌：大型給排水工程、供熱管網等自動化控制中心。

六、 選型與訂購提示

在訂購湖泉 Z941H-16C DN100 礦用隔爆一體式電動閘閥時，請明確以下信息以確保選型準確：

• ‌供電電壓‌：確認是常規 380V 還是礦用專用 660V/1140V。
• ‌控制類型‌：明確需要開關型（全開/全關）還是調節型（4-20mA 比例調節）。
• ‌防爆等級‌：根據具體使用環境選擇 Ex d I (煤礦) 或 Ex d II (工廠) 等級。
• ‌附件需求‌：是否需要配套控制箱、限位開關反饋信號或其他特殊附件。
