1. 產品概述

上海湖泉閥門集團有限公司F943X-2.5C 電動扇形盲板閥（又稱電動扇形眼鏡閥）是一種專為氣體管路設計的可靠切斷設備。該閥門嚴格遵循 GB6222《工業企業煤氣安全規程》及 GB9115《鋼制管法蘭》等國家標準制造，主要用于石油、化工、冶金、環保等行業中煤氣、有毒有害煙氣及其他可燃氣體的管路隔斷與自動化控制。

型號含義解析：

• ‌F‌：閥門類型代號（盲板閥/翻板閥類）。
• ‌9‌：驅動方式代號（電動）。
• ‌4‌：連接形式代號（法蘭連接）。
• ‌3‌：結構形式代號（扇形/眼鏡式）。
• ‌X‌：密封面材料代號（橡膠密封圈）。
• ‌2.5‌：公稱壓力為 0.25 MPa（即 2.5 bar）。
• ‌C‌：閥體材質為碳鋼（Cast Steel/Carbon Steel）。
• ‌DN350‌：公稱通徑為 350mm。

2. 主要技術參數（DN350規格）

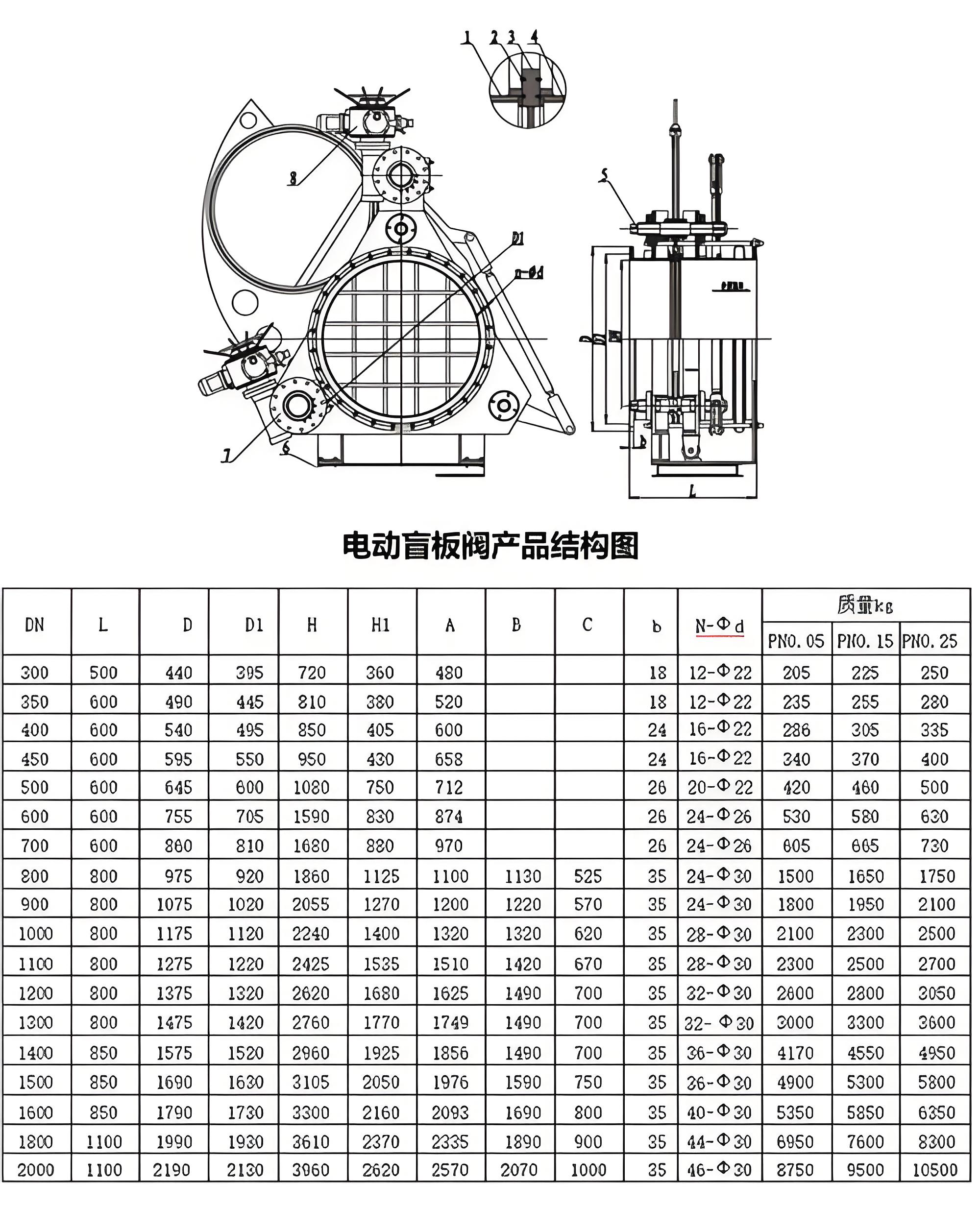

3. DN350 外形連接尺寸參考

以下尺寸為行業通用標準參考值（單位：mm），具體以廠家圖紙為準：

注：不同廠家因結構設計差異（如是否帶底座、電動裝置型號不同），結構長度 L 可能在 580mm 至 600mm 之間浮動，安裝前請核對具體供貨圖紙。

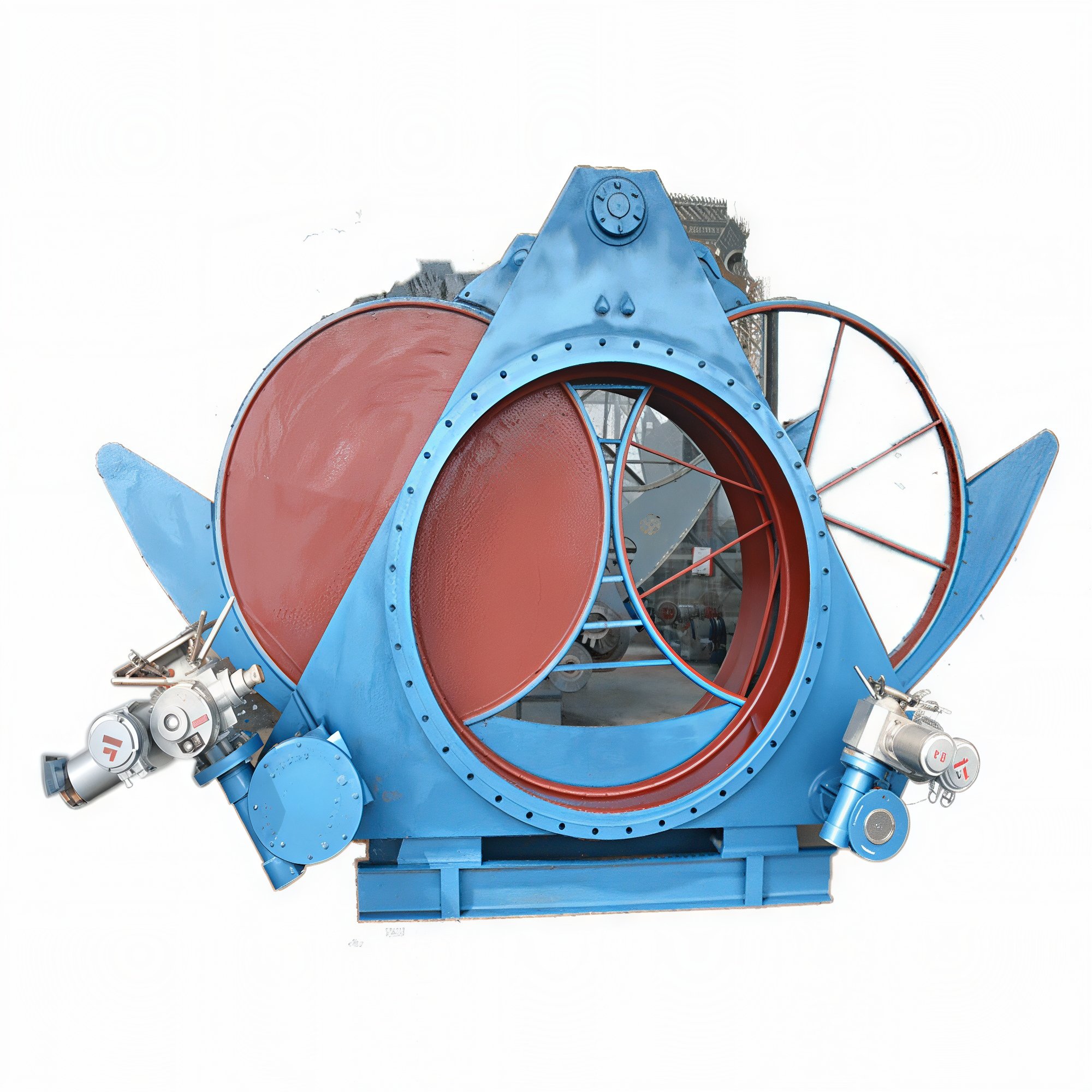

4. 結構特點與工作原理

4.1 結構組成

閥門主要由左閥體、右閥體、扇形閘板、不銹鋼波紋管、電動驅動裝置、電動夾緊裝置及底座支撐柱組成。整體構成一個剛性結構體，確保運行穩定性。

4.2 核心優勢

• ‌三點式鎖緊結構‌：采用三根絲桿聯動設計，通過絲桿螺母副實現閥體的夾緊與松開。該機構具有機械自鎖功能，即使斷電也能保持閥體壓緊狀態，防止高危氣體泄漏。
• ‌柔性密封設計‌：密封副由不銹鋼閥座與橡膠密封圈組成。密封圈鑲嵌在扇形閘板上，貼合均勻，耐磨損且易于更換，無需拆解整個閥體即可維護，大幅降低停機成本。
• ‌補償變形能力‌：閥體間加裝不銹鋼波紋管，能有效補償管道熱脹冷縮或安裝誤差產生的微量位移，保護密封面不受損傷。
• ‌雙重驅動集成‌：集成電動夾緊裝置與電動旋轉裝置。操作時先松開閥體，再旋轉閘板，最后夾緊閥體，流程自動化程度高，支持遠程集中控制及現場手動應急操作。

4.3 工作原理

• ‌開啟過程‌：電動夾緊裝置動作 → 絲桿逆時針旋轉 → 左右閥體分離（指示燈亮） → 電動驅動裝置動作 → 扇形閘板旋轉至通孔位置（指示燈亮） → 電動夾緊裝置反向動作 → 閥體重新夾緊密封。
• ‌關閉過程‌：電動夾緊裝置動作 → 閥體分離 → 扇形閘板旋轉至盲板位置 → 閥體重新夾緊，實現管路絕對切斷。

5. 安裝與維護注意事項

• ‌支架固定‌：安裝時必須設置專用支架固定閥門底座，確保閥門動作時的受力點位于支架上，嚴禁管道承受閥門動作產生的推力。
• ‌安全操作‌：
  • 該閥門為敞開式結構，閥體松開瞬間介質可能外溢。操作前務必確認上游蝶閥已關閉，并采取通風、檢測等安全措施。
  • 嚴禁在閥板下方站人，以防意外墜落或介質噴出造成傷害。
• ‌密封保護‌：安裝前需清理管道內焊渣、雜物，防止劃傷橡膠密封圈。定期檢查密封圈是否有老化、粘連現象，發現損壞及時更換。
• ‌電氣檢查‌：定期校驗限位開關及電機過載保護，確保自動控制信號準確無誤。

6. 應用領域

• ‌冶金行業‌：高爐、轉爐煤氣管網的切斷與切換。
• ‌化工行業‌：有毒有害氣體管路的隔離檢修。
• ‌環保工程‌：除塵系統、脫硫脫硝煙氣管道的隔斷。
• ‌能源行業‌：煤氣發生站、天然氣輸配管網的緊急切斷。
