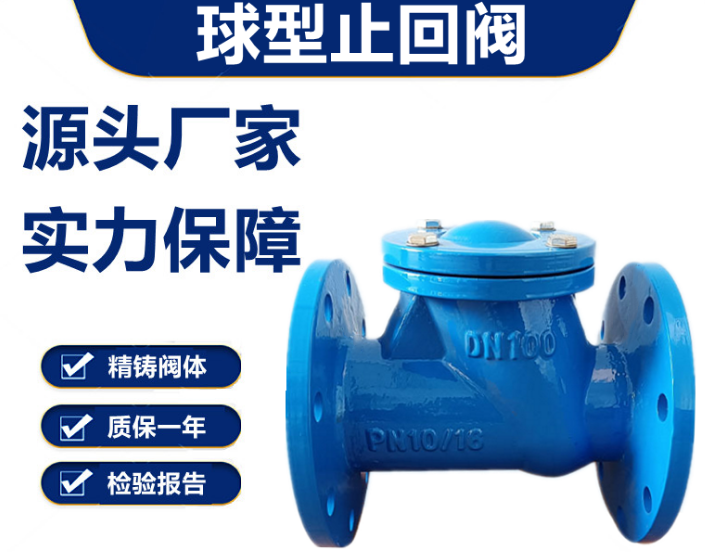

產品名稱：HQ41X-10Q DN50球墨鑄鐵滑道滾球式止回閥 微阻消聲[ 2026-07-22 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
1. 產品概述
上海湖泉閥門集團有限公司HQ41X-10Q DN50 是一款專為給排水系統設計的微阻消聲止回閥。該型號采用球墨鑄鐵作為閥體主要材質，具備高強度與耐腐蝕性；“10”代表公稱壓力為 1.0 MPa，“Q”通常指代閥體材質為球墨鑄鐵（或特定連接/結構代號），“DN50”表示公稱通徑為 50mm。該產品核心創新在于采用橡膠包皮滾動球作為閥瓣，通過介質壓力驅動球體在整體式滑道上滾動實現啟閉。其設計旨在解決傳統止回閥易產生水錘、噪音大及流阻高的問題，特別適用于水泵出口處，防止介質倒流并保護泵體安全。
2. 核心結構與工作原理
- 閥瓣設計：采用鋼芯外包優質橡膠（如EPDM）的滾動球。橡膠層賦予閥瓣良好的彈性與密封性，同時具備減震、吸震功能。
- 滑道機制：閥體內設整體式滑道，球體在介質正向流動時受推力沿滑道滾動開啟；逆流時依靠自重及介質反向壓力迅速回落關閉。
- 全水流通道：內部流道直通無阻礙，極大降低了流體阻力。
3. 主要技術特點
- 微阻節能：全通徑設計使流量大、阻力小。相比傳統旋啟式止回閥，其水頭損失降低約 50%，有效節約能源。
- 消聲無水錘：獨特的滾動關閉方式實現了“軟著陸”，關閉過程平穩無聲，徹底消除水錘效應，保護管道及設備。
- 密封性能優異：橡膠球面與閥座貼合緊密，密封可靠，杜絕泄漏。
- 安裝靈活：支持水平或垂直安裝，適應各種復雜管路布局。
- 輕量化設計：結構緊湊，重量僅為傳統緩閉止回閥的 1/4 至 1/20，便于運輸與維護。
4. 技術參數 (DN50 規格)
參數項目 技術指標 型號 HQ41X-10Q 公稱通徑 DN50 公稱壓力 1.0 MPa (10公斤) 殼體試驗壓力 1.5 MPa 密封試驗壓力 1.1 MPa 適用介質 冷水、熱水、工業用水、生活污水等弱腐蝕性流體 介質溫度 0 ～ 80℃ 閥體材質 球墨鑄鐵 閥瓣材質 碳鋼芯 + 橡膠包覆 連接標準 符合 GB/T 17241.6 等法蘭標準 參考外形尺寸 結構長度(L)約 250mm，高度(H)約 180mm (注：具體尺寸以廠家圖紙為準) 5. 應用領域
- 市政給排水：自來水廠、污水處理廠管網。
- 建筑暖通：高層供水系統、消防管道、空調循環水系統。
- 工業管道：化工、冶金、石油等行業的液體輸送管道。
- 潛水排污泵：尤其適合配套潛水排污泵使用，防止停泵時污水倒流損壞電機。
6. 安裝與維護建議
- 安裝方向：務必確認閥體箭頭方向與介質流動方向一致。
- 空間預留：雖然結構緊湊，但仍需預留足夠的檢修空間以便更換橡膠球。
- 定期維護：定期檢查密封面是否有雜物卡阻，橡膠球是否有老化裂紋，確保閥門動作靈活。
- 清潔管道：安裝前需清除管道內焊渣、石塊等雜質，以免損傷橡膠密封面。
