1. 產品概述

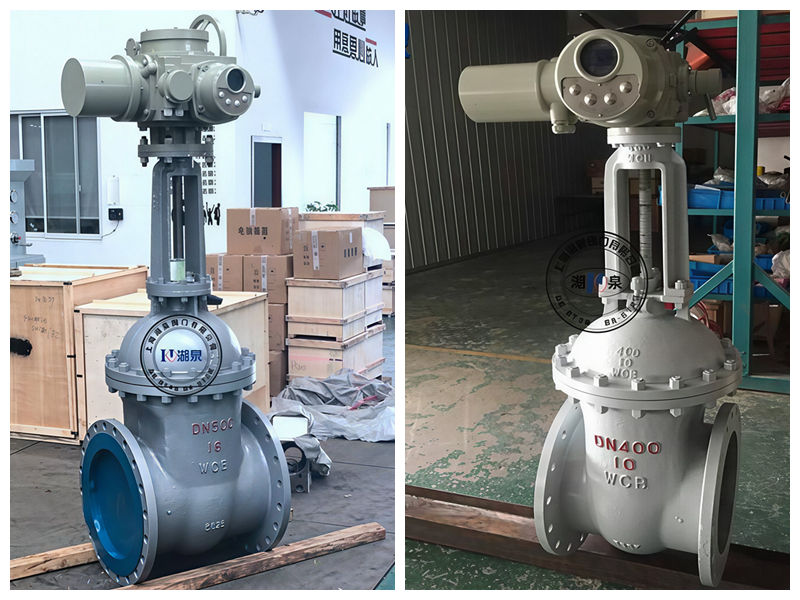

上海湖泉閥門 集團有限公司Z941H-16C DN450 是一款專為大口徑管道系統設計的高性能工業閥門。該型號采用鑄鋼（WCB）閥體，公稱壓力為 PN16（1.6MPa），連接方式為法蘭連接，密封面材質為不銹鋼或硬質合金（H代表硬密封）。其核心特點在于配備了‌智能型電動執行器‌，不僅具備傳統的遠程開關控制功能，還集成了4-20mA信號反饋、扭矩保護、故障自診斷及現場總線通訊等智能化功能，適用于石油、化工、電力、冶金及水處理等行業的中低壓管路系統，用于截斷或接通介質。

2. 主要技術參數

3. 結構特點與設計優勢

3.1 閥體結構設計

• ‌楔式彈性閘板‌：采用彈性楔式單閘板結構，能自動補償因溫度變化或管道應力引起的密封面偏差，確保在大口徑（DN450）工況下的密封可靠性。
• ‌流阻小、流通能力強‌：全開時，介質通道直通，流體阻力極小，幾乎無壓力損失，適合大流量輸送場景。
• ‌雙向密封‌：介質流動方向不受限制，可從任意方向流過，安裝靈活，特別適用于流向可能改變的管網系統。
• ‌倒密封設計‌：閥桿上部設有倒密封結構，當閥門全開時，填料函處于無壓狀態，有效防止介質外漏，并便于在帶壓情況下更換填料（需遵循安全規范）。

3.2 密封性能

• ‌硬質合金堆焊‌：密封面采用司太立（Stellite）鈷基硬質合金堆焊或等離子噴焊工藝，硬度高、耐磨、耐高溫、耐腐蝕，抗擦傷性能優異，顯著延長閥門使用壽命。
• ‌柔性石墨填料‌：閥桿填料通常采用柔性石墨，具有良好的自潤滑性和耐熱性，確保閥桿運動輕便且密封可靠。

3.3 智能電動執行器配置

• ‌智能控制‌：支持DCS/PLC系統遠程控制，接收4-20mA模擬量信號或數字通訊信號（如Modbus），實現精確的閥位定位和狀態反饋。
• ‌扭矩保護‌：內置高精度扭矩傳感器，當啟閉過程中遇到異物卡阻或扭矩異常時，自動切斷電源并報警，保護電機和閥門傳動機構不被損壞。
• ‌非侵入式設定‌：部分高端型號支持紅外手操器或藍牙調試，無需打開電氣蓋即可在現場進行參數設置和故障診斷。
• ‌防護等級‌：標準防護等級IP65/IP67，可選防爆型（Exd IIB T4等），適應惡劣戶外或危險環境。
• ‌手動優先‌：配備手輪操作機構，在斷電或緊急情況下可切換至手動模式進行應急操作。

4. 應用領域

• ‌電力行業‌：火力發電廠的水、蒸汽管道系統。
• ‌石油化工‌：原油、成品油、化工原料的輸送管線。
• ‌市政供水‌：大型自來水廠的主干管網的截斷與控制。
• ‌冶金礦山‌：循環水系統、礦漿輸送管道。

5. 安裝與維護注意事項

• ‌安裝方向‌：閥門可安裝在管道的任何位置，但建議執行器向上垂直安裝，以便于維護和觀察。
• ‌清洗管道‌：安裝前必須清除管道內的焊渣、石塊等雜物，以免損傷密封面。
• ‌調試要求‌：初次通電前，應手動將閥門搖至中間位置，檢查電機相序是否正確。智能執行器需根據實際工況校準零點和滿度（4mA/20mA對應位置）。
• ‌定期維護‌：定期檢查填料壓蓋螺栓松緊度，保持閥桿清潔潤滑；長期不使用時，應定期盤車，防止密封面粘連。
