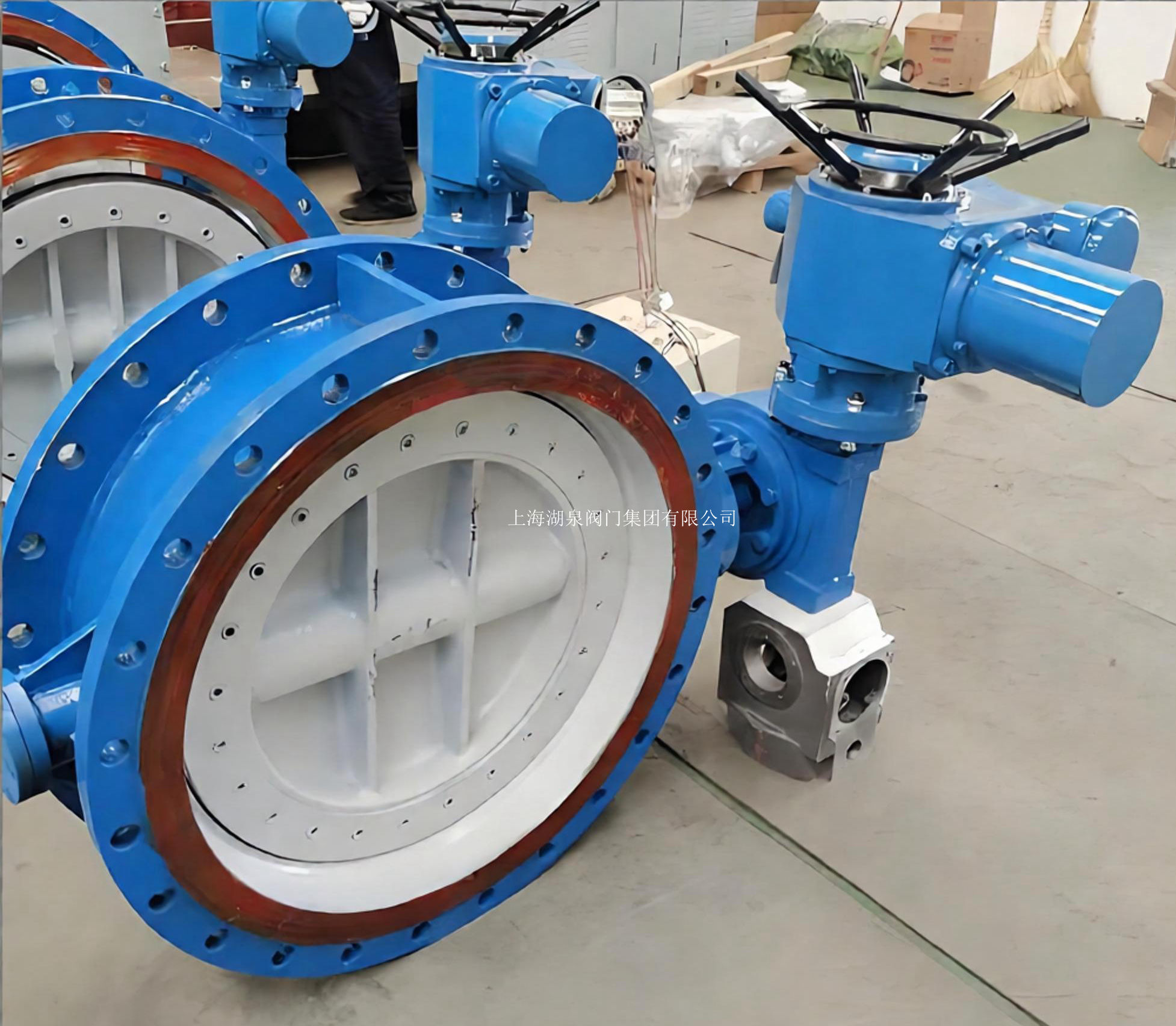

產品名稱：電動蝶閥D941X-10Q DN400（配電法蘭、墊片、緊固件、配電箱）[ 2026-09-30 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
一、 產品概述
上海湖泉閥門集團有限公司D941X-10Q DN400 是一款大口徑工業級電動法蘭軟密封蝶閥。該閥門由高性能電動執行機構與中線型蝶閥閥體組成，專為自動化流體控制系統設計。其型號含義明確：D代表蝶閥，9代表電動驅動，4代表法蘭連接，1代表中線結構，X代表橡膠軟密封，10代表公稱壓力1.0MPa，Q代表閥體材質為球墨鑄鐵（QT450），DN400表示公稱通徑為400mm。該產品具備結構緊湊、流阻小、密封性能優異等特點，廣泛應用于水處理、電力、化工及市政供水等大流量管道系統。二、 核心技術參數
公稱通徑：DN400公稱壓力：PN10 (1.0 MPa)閥體材質：球墨鑄鐵 QT450，具有良好的強度與耐腐蝕性密封形式：軟密封（通常采用EPDM乙丙橡膠或NBR丁腈橡膠），實現雙向零泄漏適用介質：水、海水、污水、空氣、弱酸堿介質等工作溫度：-20℃ ～ +80℃（具體取決于密封圈材質，EPDM可達120℃）驅動電源：支持 AC220V、AC380V、DC24V 等多種電壓規格控制信號：開關型（無源觸點）或調節型（4-20mA/0-10V模擬量信號）防護等級：IP67（戶外使用建議加裝防護罩），可選防爆型 ExdⅡBT4連接標準：法蘭連接符合 GB/T 9113、GB/T 17241.6 等國家標準三、 主要特點與優勢
智能控制與調節：配備智能一體化電動執行器，支持遠程自動控制。調節型可實現精確的比例調節，具備位置自鎖功能，控制精度高，響應速度快。優異的密封性能：采用彈性橡膠密封圈，與蝶板緊密貼合，確保雙向密封效果，有效防止介質泄漏，適用于對密封要求較高的工況。低流阻與大流通能力：垂直板式中線結構設計，全開時流阻系數極小（≤0.3），介質流動順暢，節能效果顯著，特別適合大口徑管道輸送。操作簡便與維護友好：體積小、重量輕，安裝無需額外加工，可直接替換手動閥門。具備手動超馳裝置，在斷電或故障時可手動啟閉，保障系統安全。多重保護機制：電動執行器內置過熱保護、過載保護及機械/電氣雙重限位，確保設備長期穩定運行，降低故障率。四、 典型應用領域
市政供水與污水處理：用于水廠泵出口、沉淀池進出水口，兼具截止與止回功能，防止水錘沖擊。電力行業：電廠循環水系統、冷卻水系統的流量調節與截斷。化工與輕工：造紙、食品、醫藥行業的給排水及氣體管道控制，尤其適用于含顆粒或纖維的粘稠介質。暖通空調：大型建筑中央空調水系統的平衡與調節。五、 安裝與維護注意事項
安裝方向：可立式或臥式安裝，但需確保執行器不受管道應力影響。安裝前請核對法蘭尺寸與壓力等級。電源接線：務必確認電源電壓與相序正確，避免電機反轉或損壞。通電狀態下嚴禁手動操作。環境防護：戶外安裝時，建議為電動執行器加裝防雨防曬罩，防止電子元件老化。定期維護：定期檢查密封件磨損情況及執行器潤滑狀態，保持閥門清潔，確保長期可靠運行。
