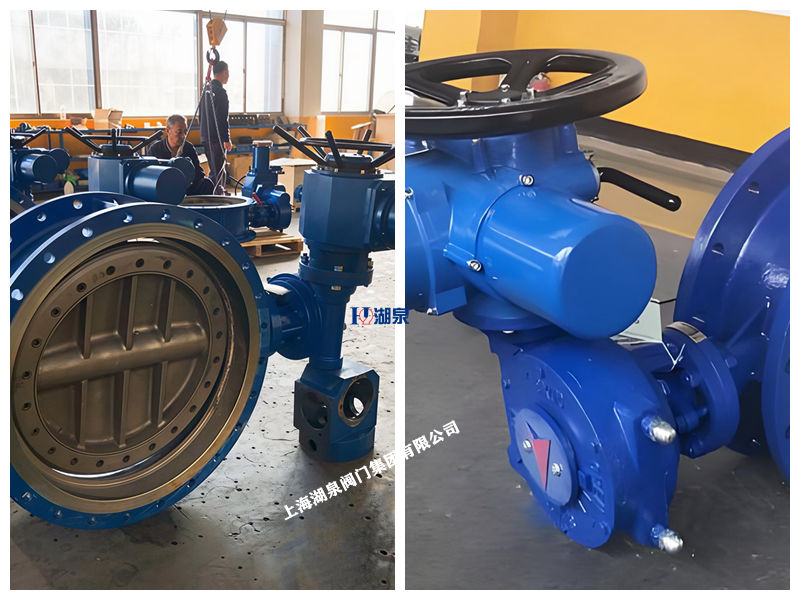

產品名稱：電動蝶閥D943H-16C DN350（材質:閥體WCB閥板304）[ 2026-10-10 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、產品概述
上海湖泉閥門集團有限公司D943H-16C DN350是一款專為工業管道自動化控制設計的高性能電動法蘭蝶閥。該閥門采用角行程電動執行機構驅動，結合三維偏心金屬硬密封結構，適用于公稱壓力1.6MPa、公稱通徑350mm的管路系統。閥體選用優質WCB鑄鋼材質，確保高強度與耐壓性；蝶板采用304不銹鋼，具備優異的耐腐蝕性能。該產品廣泛應用于石油、化工、電力、冶金及供熱管網等領域，用于截斷、接通或調節蒸汽、油品、氣體及弱腐蝕性介質的流動。

二、核心結構與材質優勢

‌三維偏心設計‌：采用經典的三偏心幾何結構（閥軸偏離管道中心、閥軸偏離密封面中心、密封面呈錐形）。這種設計使得蝶板在啟閉瞬間能迅速脫離閥座，實現無摩擦旋轉，從根本上解決了傳統蝶閥密封面磨損快、壽命短的問題。

‌優質材質配置‌：

‌閥體（WCB）‌：碳鋼鑄造，強度高，耐高壓，適合高溫高壓工況，成本效益優于全不銹鋼閥體。

‌蝶板（304不銹鋼）‌：具有良好的耐氧化性和耐腐蝕性，表面光滑，流體阻力小。密封面通常堆焊鈷基硬質合金，硬度高，耐磨損，適應含顆粒介質。

‌雙向密封‌：不受介質流向限制，安裝靈活，密封性能可靠，泄漏率符合GB/T13927標準。‌

三、主要技術參數

‌型號‌：D943H-16C

‌公稱通徑‌：DN350

‌公稱壓力‌：PN16 (1.6 MPa)

‌適用溫度‌：-29℃ ～ +425℃（具體取決于密封材料配置）

‌適用介質‌：水、蒸汽、油品、天然氣、煤氣及弱腐蝕性流體

‌連接方式‌：法蘭連接（符合GB/T9113標準）

‌驅動方式‌：電動（角行程，0-90°回轉）

‌控制信號‌：支持開關型（AC220V/380V等）或調節型（4-20mA, 1-5V等智能控制）

四、產品特點

‌零泄漏與長壽命‌：金屬硬密封結構配合彈性補償機制，實現“越關越緊”的自鎖效應，密封性能優異，使用壽命長達數十萬次啟閉。

‌輕量化與緊湊結構‌：相比同口徑閘閥，體積更小，重量更輕，節約安裝空間，便于維護檢修。

‌智能化控制‌：配備高性能電動執行器，具備過載保護、過熱保護及位置反饋功能，可輕松接入PLC或DCS系統，實現遠程自動化控制。

‌流阻小‌：蝶板采用流線型設計，流通能力大，壓力損失小，節能效果顯著。

五、應用領域
‌‌能源行業‌：熱電廠蒸汽管道、供熱管網、燃?xì)廨斔汀?/span>

‌石油化工‌：原油、成品油、化工原料管道。

‌冶金環保‌：高爐煤氣、煙道氣處理、污水處理。

‌市政建設‌：大型給排水系統、高層建筑供水。

六、選型與安裝建議

安裝前請清理管道內雜物，避免損傷密封面。

建議垂直或水平安裝，保留足夠的操作與維護空間。

若用于防爆區域（如煤氣環境），需選配ExdⅡBT4或更高防爆等級的電動執行器。

定期進行檢查與維護，確保執行器潤滑良好及電氣連接正常。
