產品名稱：?電動球閥Q941PPL-10C DN100 PN1.0MPa 鑄鋼法蘭連接 PPL硬密封[ 2026-10-10 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、產品概述

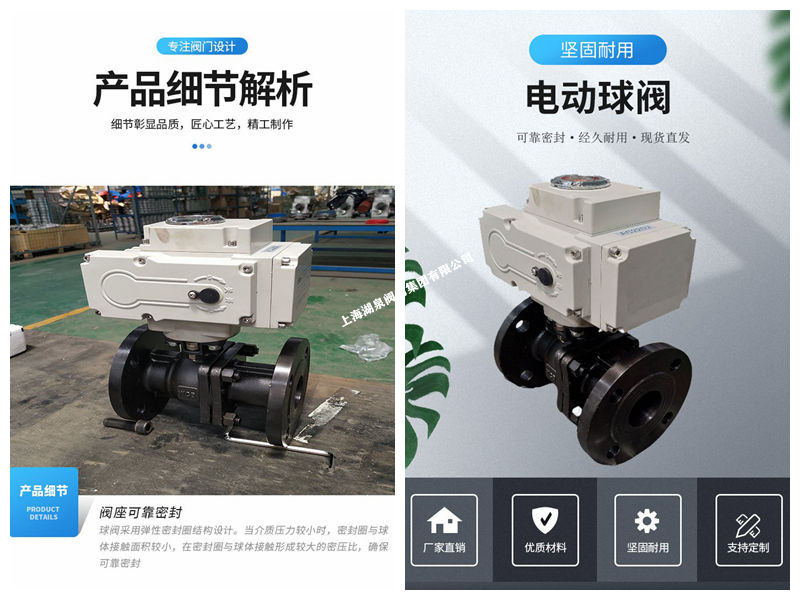

‌上海湖泉閥門集團有限公司Q941PPL-10C DN100 是一款高性能的電動法蘭連接球閥。該型號中，“Q”代表球閥，“9”代表電動驅動，“4”代表法蘭連接，“1”代表直通式結構，“PPL”指閥座密封材料為對位聚苯（一種耐高溫、耐磨的高分子復合材料），“10C”表示公稱壓力為1.0MPa（PN10），閥體材質為鑄鋼（WCB），“DN100”表示公稱通徑為100mm。該產品集機械傳動與電氣控制于一體，適用于需要遠程自動控制或調節介質流量的工業管道系統。

二、主要技術參數

‌公稱通徑‌：DN100

‌公稱壓力‌：PN10 (1.0 MPa)

‌閥體材質‌：鑄鋼 (WCB)

‌密封材質‌：PPL（對位聚苯），具有優異的耐高溫、耐高壓及自潤滑性能，適用溫度可達300℃-350℃。

‌驅動方式‌：電動執行機構（可選開關型或調節型）

‌電源電壓‌：AC220V、AC380V、DC24V等（根據具體配置而定）

‌控制信號‌：

開關型：無源觸點或電壓信號

調節型：4-20mA DC 或 1-5V DC

‌動作時間‌：通常為15s/30s/60s（可選）

‌防護等級‌：IP67（標準型），可選防爆型 Exd II BT4

‌連接標準‌：GB/T 9113, JB/T 79 等國標法蘭標準

三、產品結構特點

‌耐高溫密封‌：采用PPL對位聚苯密封圈，相比普通PTFE密封，其耐溫性能顯著提升，適用于導熱油、蒸汽及高溫液體介質，解決了傳統軟密封球閥不耐高溫的難題。

‌流體阻力小‌：全通徑設計，流道平滑，介質流通能力大，壓力損失極小，適合輸送粘性流體或含顆粒介質。

‌防靜電設計‌：球體、閥桿與閥體之間設有彈簧靜電導出裝置，有效消除開關過程中產生的靜電，防止易燃易爆介質引發危險。

‌防火安全結構‌：采用下裝式閥桿和閥桿頭部凸階設計。在火災導致軟密封燒毀時，凸階與閥體形成金屬接觸，維持一定的密封性，防止介質大量泄漏。

‌智能控制‌：電動執行機構內置伺服系統，可直接接收控制信號，實現精確的開度調節（調節型）或可靠的兩位切斷（開關型）。具備過熱、過載保護及限位功能，運行穩定可靠。

‌維護便捷‌：結構緊湊，一體化設計，安裝空間小。閥桿僅做旋轉運動，填料密封不易磨損，使用壽命長。

四、應用領域

廣泛應用于石油、化工、電力、冶金、制藥、造紙、供熱等行業。特別適用于以下工況：

高溫介質管道（如導熱油系統、蒸汽管道）

需要精確流量調節的自動化控制系統

含有纖維或細小顆粒的漿料介質

對密封要求嚴格且需遠程控制的場合

五、選型與訂貨須知

為確保產品準確匹配工況，訂貨時請?zhí)峁┮韵滦畔ⅲ?/span>

介質類型‌：如水、蒸汽、導熱油、油品、腐蝕性液體等。

‌工作溫度與壓力‌：最高工作溫度及最大工作壓力。

‌控制要求‌：僅需開關控制，還是需要4-20mA比例調節？

‌電源規格‌：現場提供的電源電壓及頻率。

‌特殊要求‌：是否需要防爆認證、特殊材質（如不銹鋼）或附加附件（如手輪、限位開關反饋等）。

六、注意事項

安裝前請核對閥門銘牌參數是否與工況相符。

電動執行器接線需嚴格按照電路圖進行，注意電源相序，避免電機反轉損壞閥門。

戶外使用時建議加裝防護罩，防止雨水侵蝕及陽光直射老化。

定期進行檢查與維護，確保執行機構及密封部件處于良好狀態。
