1. 產品概述

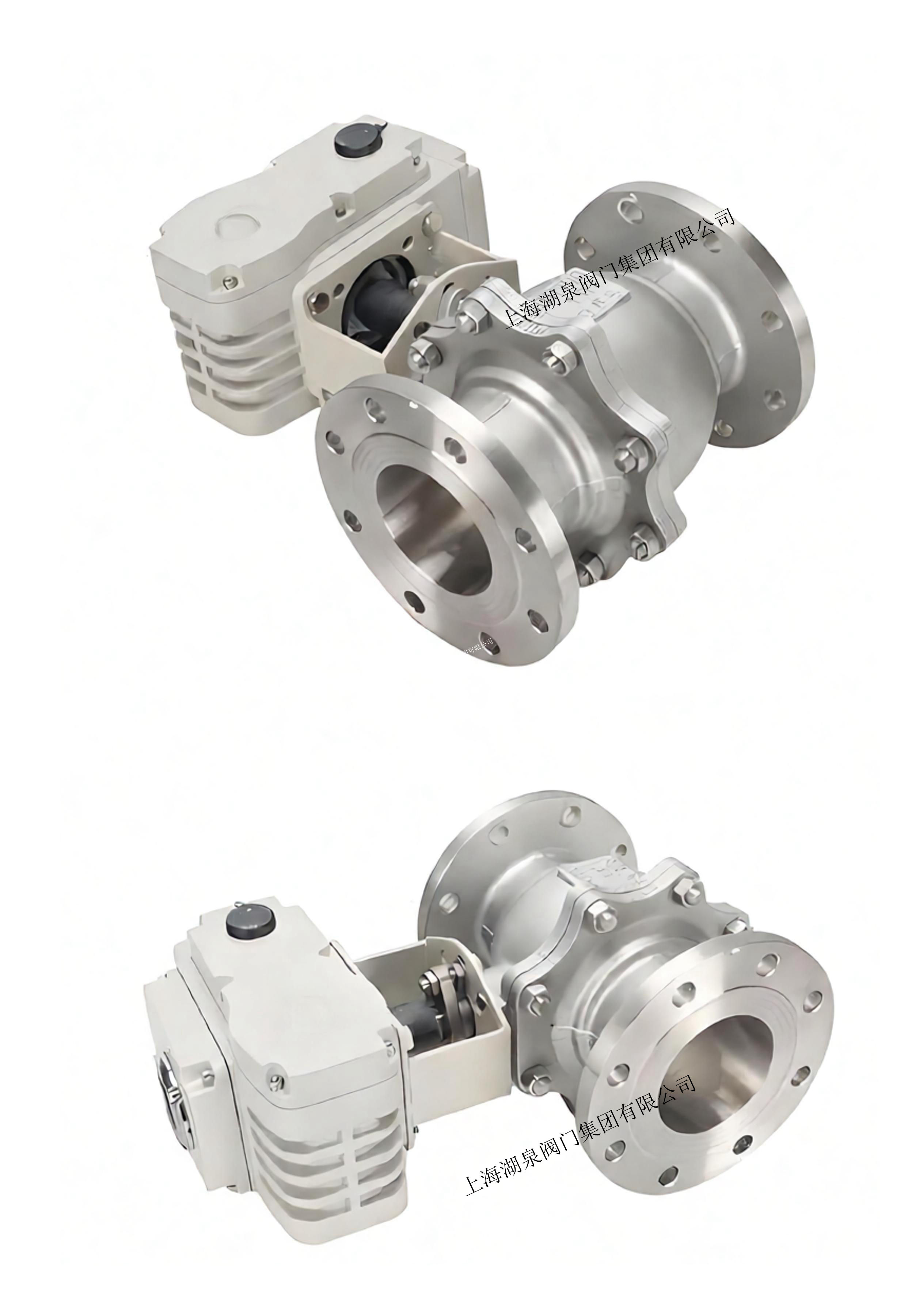

上海湖泉閥門集團有限公司Q941F-16P-DN40 是一款采用304不銹鋼材質制造的電動法蘭浮動式球閥。該型號閥門由高性能電動執行機構與304不銹鋼球閥本體直連組成，專為工業管道系統中的流體控制設計。針對“介質：油”的工況，該閥門憑借優異的耐腐蝕性、低流阻特性及可靠的密封性能，成為石油、化工及液壓系統中理想的切斷與控制設備。

• ‌型號解析‌：
  • ‌Q‌：球閥
  • ‌9‌：電動驅動
  • ‌4‌：法蘭連接
  • ‌1‌：直通式結構
  • ‌F‌：氟塑料（PTFE）軟密封
  • ‌16‌：公稱壓力 PN1.6 MPa (16公斤)
  • ‌P‌：閥體材質為304不銹鋼 (CF8)
  • ‌DN40‌：公稱通徑 40mm (1.5英寸)

2. 主要技術參數

2.1 閥體參數

• ‌公稱通徑‌：DN40
• ‌公稱壓力‌：PN1.6 MPa
• ‌閥體材質‌：304不銹鋼 (ASTM A351 CF8)
• ‌球體/閥桿材質‌：304不銹鋼
• ‌密封材質‌：聚四氟乙烯 (PTFE/F4)，具有極佳的耐油性、耐化學腐蝕性及自潤滑性。
• ‌適用溫度‌：-29℃ ～ 180℃ (標準PTFE密封)，若選用PPL密封可達250℃以上。
• ‌適用介質‌：油品（液壓油、潤滑油、原油等）、水、蒸汽、弱酸弱堿及一般腐蝕性液體。
• ‌泄漏等級‌：符合ANSI VI級標準，軟密封可實現零泄漏。
• ‌流量特性‌：近似快開特性。
• ‌連接標準‌：法蘭尺寸符合 GB/T9113、HG/T20592 或 ANSI B16.5 標準。

2.2 電動執行機構參數

• ‌電源電壓‌：AC220V / AC380V / DC24V (可根據需求定制)
• ‌控制信號‌：
  • ‌開關型‌：無源觸點控制，實現全開/全關兩位控制。
  • ‌調節型‌：接收 4-20mA 或 1-5V DC 信號，實現比例調節。
• ‌動作時間‌：15秒 / 30秒 / 60秒 (可選，針對油介質建議根據系統響應要求選擇)
• ‌防護等級‌：IP65 / IP67 (防塵防水，適應惡劣工業環境)
• ‌防爆等級‌：可選 ExdIIBT4 / ExdIIBT6 (適用于易燃易爆油氣環境)
• ‌手動功能‌：配備手輪或手柄，支持斷電情況下的手動應急操作。
• ‌環境溫度‌：-25℃ ～ 60℃

3. 產品結構特點

• ‌全通徑低流阻設計‌：DN40口徑下，閥體內腔通道與管道內徑基本一致，介質流通順暢，壓力損失極小，特別適合粘度較高的油品輸送，減少泵送能耗。
• ‌304不銹鋼耐腐蝕‌：閥體、球體及閥桿均采用304不銹鋼鑄造或鍛造，對各類油品及輕微腐蝕性介質具有極強的抵抗力，延長使用壽命。
• ‌浮動式密封結構‌：在介質壓力作用下，球體能產生微小的位移并緊壓在出口端的密封圈上，保證出口端的密封性。隨著油壓升高，密封效果更佳。
• ‌防靜電與防火安全‌：部分配置具備防靜電功能，在球體、閥桿、閥體之間設置彈簧導出靜電；閥桿采用防飛出結構設計，確保在異常高壓或火災工況下的安全性。
• ‌一體化直連設計‌：電動執行器與閥體直接連接，無需聯軸器，結構緊湊，重量輕，安裝空間小，消除了連接間隙帶來的滯后現象，提高控制精度。

4. 工作原理

電動執行機構接收控制信號（開關信號或模擬量信號），驅動電機旋轉，通過減速機構帶動閥桿轉動90°。閥桿帶動球體在閥體內旋轉，當球體中間的通孔與管道軸線平行時，閥門全開，介質流通；當通孔與管道軸線垂直時，閥門全關，截斷介質。對于調節型閥門，可通過控制信號精確控制球體的旋轉角度，從而調節油路的流量。

5. 應用領域

• ‌石油化工‌：原油輸送、成品油管道、煉化裝置中的油品切斷與控制。
• ‌液壓系統‌：工業機械、工程機械中的液壓油路控制。
• ‌能源電力‌：燃油鍋爐供油系統、潤滑油系統。
• ‌輕工食品‌：食用油加工生產線（需確保食品級密封材料）。
• ‌其他‌：造紙、制藥、水處理等行業中涉及油性介質的管路系統。

6. 安裝與維護注意事項

• ‌安裝前檢查‌：確認閥門銘牌參數（壓力、溫度、介質）符合工況要求；清理管道內部雜物，防止損傷密封面。
• ‌安裝方向‌：可水平或垂直安裝，但建議執行機構向上或側向安裝，避免向下安裝導致積水或積塵影響電氣元件。
• ‌法蘭連接‌：確保法蘭面平行，螺栓對角均勻擰緊，避免閥體受力變形導致泄漏。
• ‌電氣接線‌：嚴格按照接線圖進行接線，注意接地保護。若用于防爆區域，必須使用符合防爆要求的電纜及接頭。
• ‌定期維護‌：定期檢查閥門密封性及執行機構運行狀態；長期不動作時，建議每月進行一次全開全關操作，以防密封件粘連或軸承卡死。
