產品名稱：?Z941Y-100I DN50電動鉻鉬鋼高溫高壓閘閥[ 2026-07-23 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

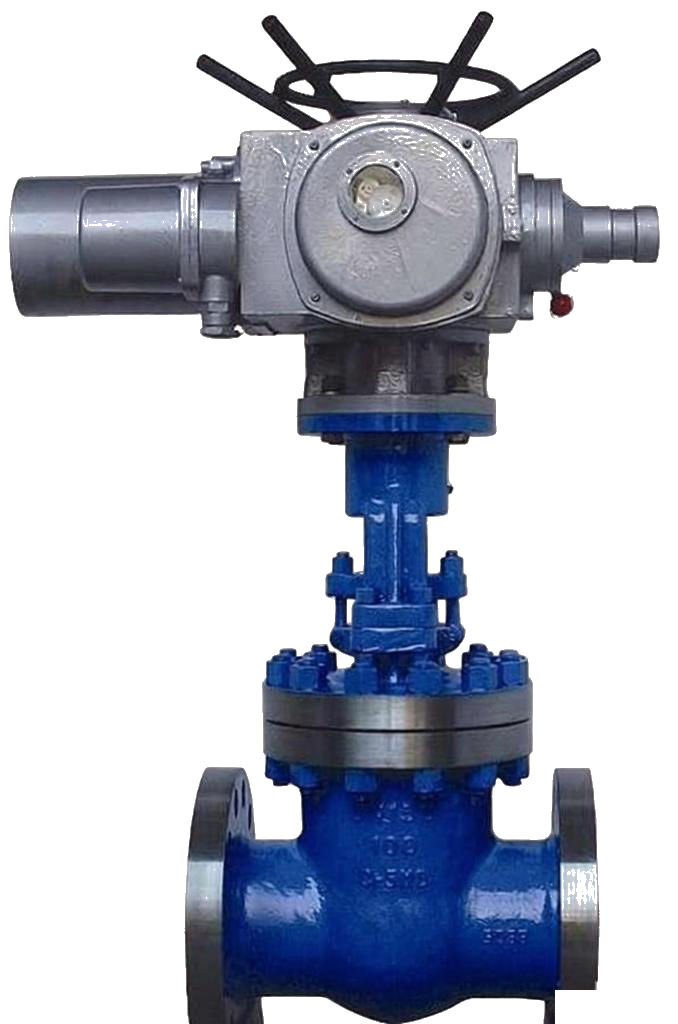

上海湖泉閥門集團有限公司Z941Y-100I DN50 是‌公稱壓力 PN10.0MPa、口徑 DN50、鉻鉬鋼（I 型）材質、電動驅動‌的‌楔式硬密封高溫高壓閘閥‌，專用于‌≤550℃‌的蒸汽、油品及水介質切斷控制。‌‌

核心參數規格
- ‌型號含義‌：Z(閘閥)9(電動)4(法蘭連接)1(楔式單閘板)Y(硬密封)-100(PN10.0MPa)I(鉻鉬鋼材質)
- ‌公稱通徑‌：DN50（對應口徑約 50mm）
- ‌壓力等級‌：PN10.0MPa（試驗壓力通常≥15.0MPa）
- ‌主體材質‌：鉻鉬鋼（如 WC6、Cr5Mo 或 ZG1Cr5Mo），耐高溫蠕變性能好
- ‌密封形式‌：楔式彈性閘板，密封面堆焊司太立（Stellite）硬質合金或鐵基合金
- ‌適用溫度‌：-29℃ ~ ‌550℃‌（部分資料標稱可達 570℃，建議按 550℃設計）
- ‌適用介質‌：高溫蒸汽、導熱油、油品、水（非強腐蝕性酸堿）
- ‌連接方式‌：法蘭連接（符合 GB/T9113 或 HG 標準）
- ‌驅動方式‌：電動執行機構（多回轉式，支持開關型或調節型）‌‌
結構與性能特點
- ‌耐高溫高壓‌：閥體采用鉻鉬合金鋼，經熱處理工藝，適應電站及石化高溫高壓工況；密封面硬質合金堆焊，抗擦傷、耐沖刷。
- ‌密封可靠‌：采用彈性楔式結構，利用介質壓力實現自密封輔助，中大口徑內置滾動軸承降低摩擦扭矩。
- ‌流阻極低‌：直通式流道設計，全開時介質直線流動，幾乎無壓力損失，不適合節流調節。
- ‌智能控制‌：配套電動執行器具備過力矩保護、限位切斷、4-20mA 信號反饋及手輪應急操作功能。
- ‌標準合規‌：設計與制造遵循 GB12234，結構長度 GB12221，檢驗標準 GB13927 。‌‌
典型應用場景
- ‌火力發電廠‌：主蒸汽管道、再熱蒸汽系統、給水系統的啟閉控制。
- ‌石油化工‌：高溫裂解氣、導熱油爐出口、高壓油品輸送管線。
- ‌工業鍋爐‌：鍋爐出口蒸汽總管及高溫介質隔離。‌‌
選型與安裝注意
- ‌嚴禁節流‌：閘閥僅用于全開或全關，長期半開易導致密封面沖蝕振動。
- ‌安裝方向‌：介質流向通常無限制（雙向流動），但需確認執行器安裝空間及手輪操作便利性；DN50 口徑較小，可側裝，但需避免倒裝導致填料受力異常（針對特定結構）。
- ‌執行器匹配‌：需根據閥門扭矩（DN50 PN100 扭矩較大）選配足夠輸出力矩的電動頭，并確認電壓（380V/220V 等）及防爆等級。‌‌
注：不同廠家具體材質牌號（如 WC6 或 Cr5Mo）及執行器品牌可能略有差異，采購時請以具體技術協議為準。
