一、產品概述

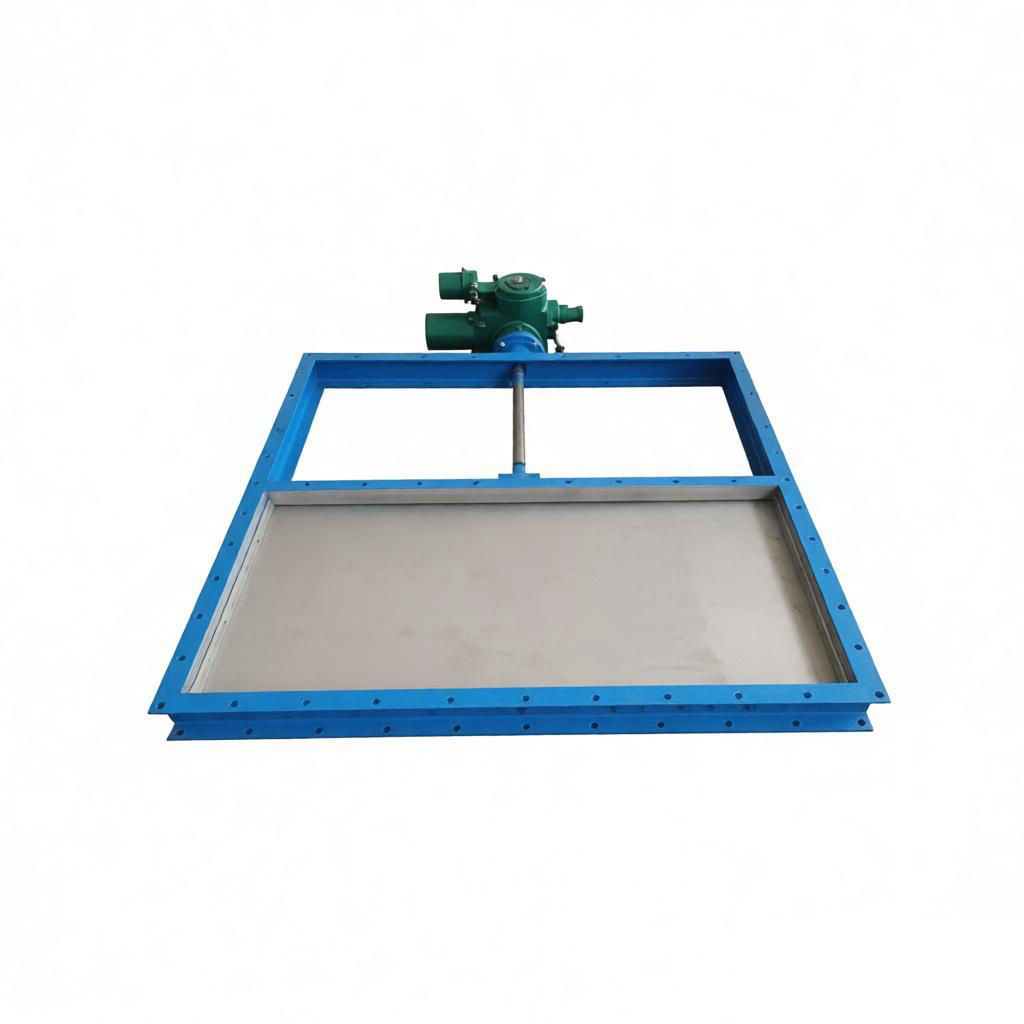

‌本產品為一款專為粉體、顆粒及小塊物料輸送系統設計的500×500mm方形電動螺旋閘板閥。主體采用優質碳鋼材質制造，具備高強度與良好的耐磨性，特別適用于建材、冶金、礦山、電力、化工及糧食等行業的庫底卸料環節。該設備集電動遠程自動控制與手動應急操作于一體，旨在實現物料流量的精準調節或快速切斷，確保生產流程的連續性與安全性。
二、核心結構與工作原理
- ‌驅動機制‌：采用“電動為主，手動為輔”的雙驅動設計。正常工況下，通過電動裝置驅動絲桿旋轉，帶動螺母及閘板沿水平方向往復運動，實現閥門的啟閉；在斷電或檢修狀態下，可通過附帶的手動輪進行人工操作，保障系統的應急處理能力。
- ‌主體結構‌：由框架、閘板、絲桿、螺母及驅動機構組成。閥體通徑設計無凹槽，具備全通徑流通特性，有效避免介質卡阻與堵塞。
- ‌密封性能‌：閘板與閥座貼合嚴密，關閉過程中可刮除密封面上的塵粒，具有良好的自清潔能力，防止粉塵外泄。
三、主要技術特點
- ‌材質堅固耐用‌：閥體及閘板均采用碳鋼（如Q235-A）焊接結構，強度高，經防腐蝕工藝處理，適應惡劣工業環境，使用壽命長。
- ‌操作靈活便捷‌：結構簡單緊湊，重量輕，安裝不受角度限制（可水平或垂直安裝）。電動控制支持遠程操作及PLC智能控制，手動輪設計確保了操作的可靠性。
- ‌流通性能優越‌：500×500mm的大通徑設計，流體阻力小，適用于干燥粉體、晶體料及粒徑小于50mm的塊狀物料，無卡阻現象，切斷迅速。
- ‌維護簡便‌：傳動部位采用無塵潤滑設計，減少粉塵對傳動部件的侵蝕。定期加注潤滑液即可保持良好運行狀態，維護成本低。
四、應用場景
廣泛應用于水泥庫底、礦粉倉、糧倉等設施的進出口及送料口。特別適合作為卸料裝置的前端控制設備，用于調節物料流量或在緊急情況下迅速切斷物料輸送，是現代化散料處理系統中不可或缺的關鍵控制元件。

類別	A×A	B×B	C×C	L	H	n-d	重量
單向	200×200	256×256	296×296	820	100	8-Φ12	62
	250×250	306×306	346×346	930	100	8-Φ14	70.5
	300×300	356×356	396×396	1050	100	8-Φ14	81
	400×400	456×456	496×496	1400	100	12-Φ14	114
	450×450	510×510	556×556	1450	120	12-Φ18	130
	500×500	560×560	606×606	1610	120	16-Φ18	147
雙向	600×600	660×660	706×706	1830	120	16-Φ18	169
	700×700	770×770	820×820	2130	140	20-Φ18	236
	800×800	870×870	920×920	2440	140	20-Φ18	303
	900×900	974×974	1030×1030	2660	160	27-Φ23	424
	1000×1000	10741074	1130×1130	2870	160	24-Φ23	636
說明	LMD-單向	I-手輪	距地面小于1.7米用手輪,大于1.7米用鏈輪鏈條節數M=0.105X-113(X是絲桿中心離地面度度
