1. 產品概述

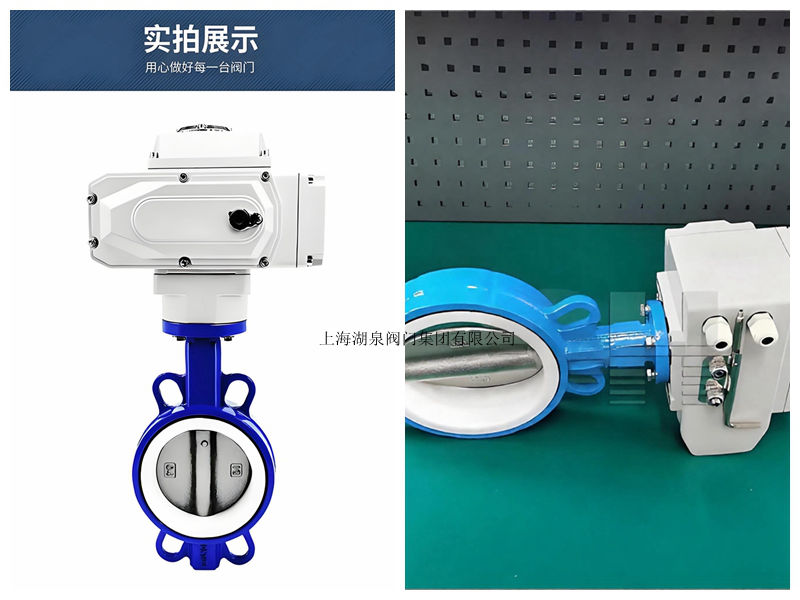

上海湖泉閥門集團有限公司D971J-16C DN150 是一款高性能的中線型對夾式電動蝶閥。該閥門采用鑄鋼（WCB）閥體，結合橡膠與聚四氟乙烯（PTFE）復合密封技術，專為解決復雜工況下的腐蝕、磨損及密封問題而設計。其“閥體襯膠、閥板襯四氟”的特殊結構，既保留了橡膠的高彈性與緩沖性，又利用了聚四氟乙烯極強的耐化學腐蝕性，適用于石油、化工、電力、水處理及制藥等行業的流體控制。

2. 型號解析

• ‌D‌：蝶閥 (Butterfly Valve)
• ‌9‌：電動驅動 (Electric Drive)
• ‌7‌：對夾式連接 (Wafer Type)
• ‌1‌：中線結構 (Center Line)
• ‌J‌：襯膠密封 (Rubber Lined，通常指閥座或閥體襯里) / 注：若閥板單獨襯四氟，常體現為復合密封或特定定制代號，此處依用戶描述為準
• ‌16‌：公稱壓力 1.6 MPa (PN16)
• ‌C‌：閥體材質為碳鋼 (WCB, Cast Steel)
• ‌DN150‌：公稱通徑 150mm

3. 主要技術參數

4. 結構與材質特點

4.1 閥體 (Body)

• ‌材質‌：WCB (鑄鋼)，強度高，耐壓性能好。
• ‌內襯‌：閥體內腔襯有優質橡膠（如丁腈橡膠NBR或三元乙丙橡膠EPDM），有效隔離介質與金屬閥體的接觸，防止銹蝕，同時提供彈性密封基礎。

4.2 閥板 (Disc)

• ‌材質‌：WCB 或不銹鋼骨架。
• ‌內襯‌：閥板表面襯有聚四氟乙烯 (PTFE)。PTFE 具有極佳的化學穩定性，耐強酸、強堿及有機溶劑，且摩擦系數極低，顯著降低啟閉力矩，提高耐磨性。

4.3 閥軸 (Stem)

• ‌材質‌：2Cr13 或不銹鋼，經過調質處理，具有良好的抗扭強度和耐腐蝕性。

4.4 密封副

• 采用橡膠閥座與 PTFE 襯板閥板的配合，或全襯結構設計。這種組合實現了“硬密封的耐腐蝕”與“軟密封的零泄漏”雙重優勢。

5. 產品優勢

• ‌耐腐蝕性‌：閥板襯四氟使其能耐受絕大多數強腐蝕性介質，彌補了普通襯膠蝶閥在強腐蝕環境下的不足。
• ‌雙向密封零泄漏‌：中線結構設計，利用介質壓力實現自緊密封，安裝時無需考慮介質流向，雙向均可實現可靠密封。
• ‌低流阻與大流通能力‌：蝶板采用框架結構或流線型設計，過流面積大，流體阻力小，節能效果顯著。
• ‌操作輕便省力‌：PTFE 的低摩擦特性使得閥門啟閉力矩比普通蝶閥降低約 40%，延長了電動執行器的使用壽命。
• ‌維護便捷‌：密封件可更換，閥體與閥板分離式設計，便于檢修和保養。
• ‌適應性強‌：不受空間位置限制，可水平、垂直或傾斜安裝。

6. 應用領域

• ‌化工行業‌：酸堿溶液、有機溶劑輸送管道。
• ‌電力行業‌：電廠脫硫脫硝系統、循環水系統。
• ‌水處理‌：污水處理廠、自來水廠的加藥系統及清水管道。
• ‌制藥與食品‌：對衛生要求和耐腐蝕性較高的流體控制。

7. 執行機構配置 (可選)

• ‌電源‌：AC220V 或 AC380V。
• ‌控制信號‌：開關型 (無源觸點) 或 調節型 (4-20mA / 1-5V DC)。
• ‌防護等級‌：IP67，防水防塵，適應惡劣工業環境。
• ‌功能保護‌：具備過熱保護、過載保護、雙重限位及手動超馳功能。

8. 注意事項

• 安裝前應清洗管道，防止焊渣、石塊等雜質損傷密封面。
• 嚴禁將閥門作為節流閥長期使用在微小開度下，以免沖蝕密封面。
• 定期檢查電動執行器的工作狀態及密封面的完好性。
