1. 產品概述

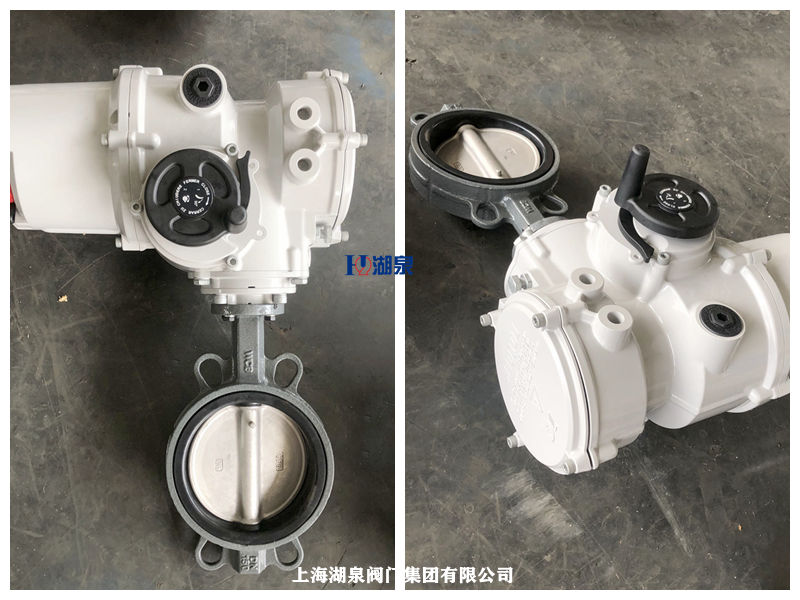

上海湖泉閥門集團有限公司D971X-16P/DN50 是一款高性能的不銹鋼電動對夾式軟密封蝶閥。該閥門采用先進的雙偏心結構設計，閥體及蝶板主要材質為不銹鋼（304/316），配備耐酸堿腐蝕的軟密封材料（如氟橡膠或EPDM），并集成智能電動執行機構。其公稱通徑為 DN50，公稱壓力為 PN1.6MPa（16公斤），專為化工、制藥、水處理等涉及弱腐蝕性或酸堿介質的工業管道系統設計，具備雙向密封、零泄漏、操作輕便及自動化控制等特點。

2. 型號含義解析

• ‌D‌：蝶閥 (Butterfly Valve)
• ‌9‌：電動驅動 (Electric Drive)
• ‌7‌：對夾式連接 (Wafer Type)
• ‌1‌：垂直板式結構 (Vertical Plate)
• ‌X‌：橡膠軟密封 (Rubber Soft Seal，此處特指耐酸堿材質如氟橡膠/EPDM)
• ‌16‌：公稱壓力 PN1.6 MPa
• ‌P‌：閥體材質為鉻鎳系不銹鋼 (Stainless Steel, 通常指304或316)
• ‌DN50‌：公稱通徑 50mm

3. 主要技術參數

4. 產品結構特點

• ‌耐腐蝕性強‌：閥體、蝶板及閥桿均采用優質不銹鋼制造，配合耐化學腐蝕的氟橡膠或EPDM密封圈，能有效抵抗酸、堿及弱腐蝕性介質的侵蝕，延長使用壽命。
• ‌雙偏心設計，密封可靠‌：采用雙偏心結構，具有“越關越緊”的密封特性。蝶板與閥座之間無摩擦，減少了磨損，確保雙向密封零泄漏。
• ‌結構緊湊，重量輕‌：對夾式結構設計使得閥門體積小、重量輕，便于在空間受限的管道中安裝和維護，且無需大型支撐架。
• ‌流阻小，流通能力大‌：蝶板采用框架結構或流線型設計，過流面積大，流體阻力小，節能效果顯著。
• ‌智能化控制‌：配套電動執行器支持開關型、調節型等多種控制模式。智能型執行器可接收 4-20mA、0-10V 等標準信號，實現遠程精確調節和位置反饋，具備過載保護、過熱保護及手動優先功能。
• ‌安裝靈活‌：不受介質流向限制，可在任意位置安裝（水平或垂直），維護方便，只需更換密封座即可適應不同介質。

5. 應用領域

• ‌化工與制藥‌：用于輸送酸、堿、鹽溶液等腐蝕性介質的管道截?cái)嗯c調節。
• ‌水處理與環保‌：污水處理廠、自來水廠的給排水系統，特別是海水淡化及污水排放環節。
• ‌食品與飲料‌：衛生級要求較高的流體控制，如糖漿、果汁、酒類等。
• ‌電力與冶金‌：循環水系統、冷卻水系統及煙氣脫硫系統。
• ‌輕工與造紙‌：紙漿、纖維介質及一般工業用水的控制。

6. 選型與訂貨須知

為確保閥門滿足實際工況需求，訂貨時請明確以下信息：

• ‌介質性質‌：明確介質的具體成分、濃度及腐蝕性等級，以便選擇合適的密封材質（如強酸堿建議選用氟橡膠 FKM）。
• ‌工作溫度與壓力‌：確認最高工作溫度和最大工作壓力，確保在閥門允許范圍內。
• ‌電源電壓與控制方式‌：明確電動執行器的電源電壓（如 AC220V/380V, DC24V）及控制類型（開關型、調節型、帶反饋信號等）。
• ‌材質要求‌：根據介質腐蝕性選擇 304 或 316/316L 不銹鋼材質。
• ‌執行器品牌與功能‌：如有特定品牌偏好或特殊功能需求（如防爆、快速關閉等），需提前說明。

7. 注意事項

• 安裝前應清洗管道，防止雜質損傷密封面。
• 嚴禁在通電狀態下進行手動操作，以免損壞執行機構。
• 戶外使用時，建議為電動執行器加裝防護罩，以防雨水侵蝕。
• 定期檢查密封件老化情況，必要時及時更換，以保持最佳密封性能。
