1. 產品概述

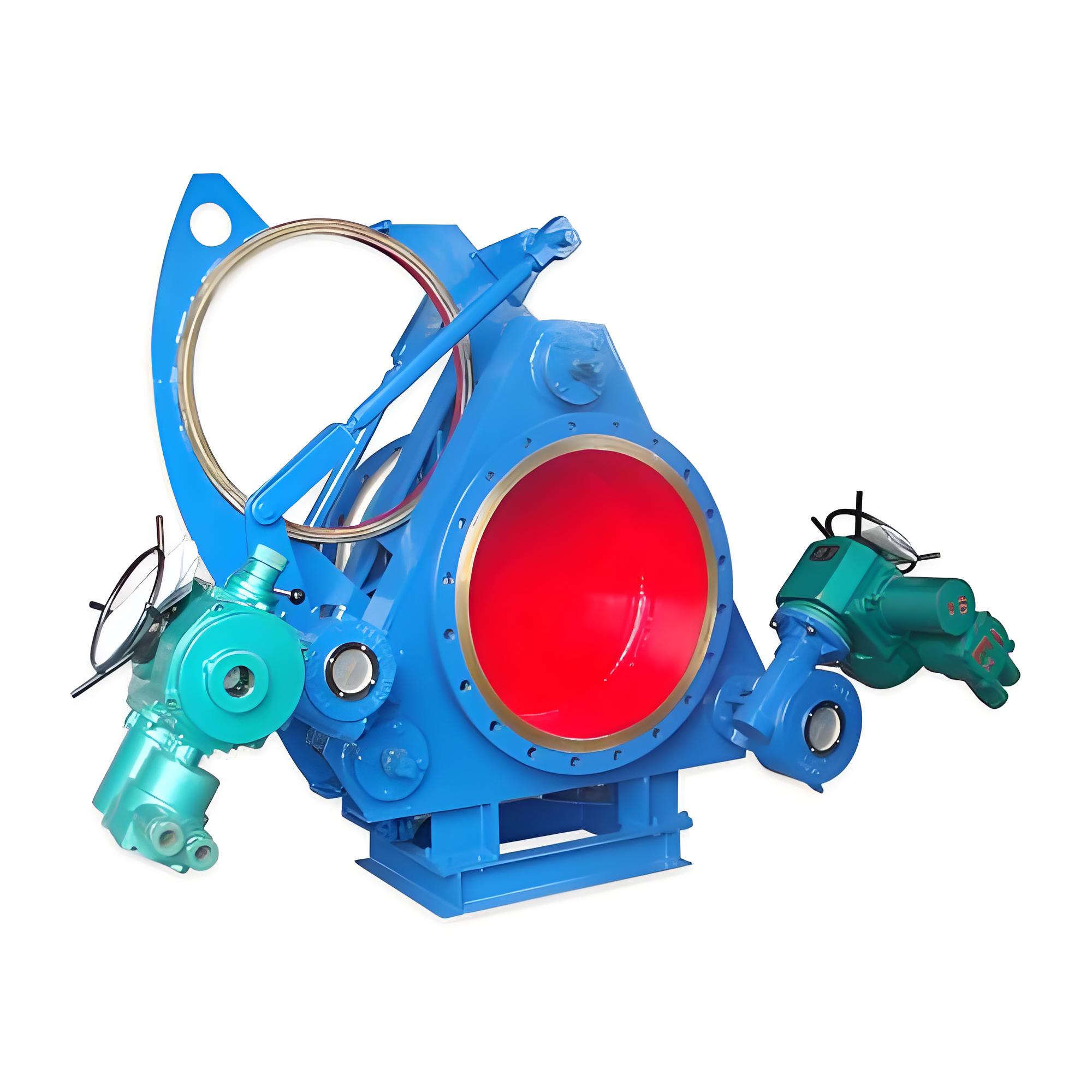

上海湖泉閥門集團有限公司F943X-0.5C 電動扇形盲板閥（又稱電動扇形眼鏡閥、翻板閥）是一種用于管道氣體介質絕對切斷的可靠設備。該型號閥門嚴格遵循 GB6222《工業企業煤氣安全規程》及 GB/T 13927 等標準設計制造，特別適用于冶金、化工、環保、能源等行業中煤氣、有毒有害及易燃易爆氣體的管路隔斷。針對 ‌DN500‌ 口徑及 ‌250℃‌ 耐高溫工況，本產品采用硅橡膠密封圈與碳鋼閥體組合，具備結構緊湊、密封性能優異、自動化程度高等特點，是實現遠距離控制和確保檢修安全的關鍵裝置。

2. 主要技術參數

3. 結構特點與材質

• ‌三點式鎖緊結構‌：采用左閥體、右閥體與扇形閘板的三點式絲桿夾緊機構。通過電動推桿帶動絲桿旋轉，實現閥體的松開與夾緊，自鎖性好，防止因管道振動導致密封副自動松開。
• ‌耐高溫密封設計‌：針對 250℃ 工況，密封面采用 ‌不銹鋼 + 硅橡膠‌ 組合。硅橡膠具有優異的耐熱性和回彈性，確保在高溫環境下仍能保持可靠的密封性能，且密封圈鑲嵌于閘板上，便于維護更換。
• ‌剛性整體結構‌：由底座、支撐柱、左右閥體構成剛性框架，有效抵抗管道應力，保證閥板運動軌跡精準，避免偏磨。
• ‌安全防護‌：配備行程開關（限位開關），可反饋“松開到位”、“夾緊到位”、“開啟到位”、“關閉到位”信號至控制中心，實現聯鎖控制。

4. DN500 規格外形尺寸參考

(注：不同廠家結構長度 L 可能略有差異，以下為行業常見短/長系列參考值，訂貨時請以具體廠家圖紙為準)

• ‌安裝提示‌：F943X 系列閥門在啟閉過程中，左右閥體需產生軸向位移（通常約 16-20mm）以脫離密封面。因此，安裝時管道需具備相應的補償能力或設置伸縮節，嚴禁強行安裝導致閥門受力變形。

5. 工作原理

• ‌關閉過程‌：
  • 夾緊電機動作，帶動絲桿逆時針旋轉，使左右閥體松開，分離出間隙。
  • 驅動電機動作，帶動扇形閘板旋轉 90° 至關閉位置（盲板部分對準管道）。
  • 夾緊電機反向動作，帶動絲桿順時針旋轉，將左右閥體緊緊夾住閘板，實現密封。
• ‌開啟過程‌：
  • 夾緊電機動作，松開左右閥體。
  • 驅動電機動作，帶動扇形閘板旋轉 90° 至開啟位置（通孔部分對準管道）。
  • 夾緊電機動作，夾緊閥體（部分工況下開啟狀態可不夾緊，視具體工藝要求而定）。

6. 應用領域

• ‌冶金行業‌：高爐、轉爐、焦?fàn)t煤氣管道的可靠切斷，除塵系統進出口隔斷。
• ‌化工與石化‌：有毒、易燃?xì)怏w管路的檢修隔離。
• ‌環保能源‌：垃圾焚燒發電、余熱回收系統中的煙氣切斷。
• ‌市政燃?xì)?zwnj;：大型輸配管網的安全隔離。

7. 訂貨與維護須知

• ‌選型確認‌：訂貨時需明確介質成分、最高工作溫度（250℃需特別注明）、工作壓力及電源電壓。
• ‌安全操作‌：
  • 閥門開啟前，務必先關閉上游的蝶閥或截止閥，并打開放散閥泄壓，防止介質外溢傷人。
  • 嚴禁在閥板正面站人，以防閥板意外掉落或介質噴出。
• ‌定期維護‌：定期檢查密封圈磨損情況，清理絲桿及導軌上的灰塵與雜物，加注潤滑脂，確保動作靈活。
