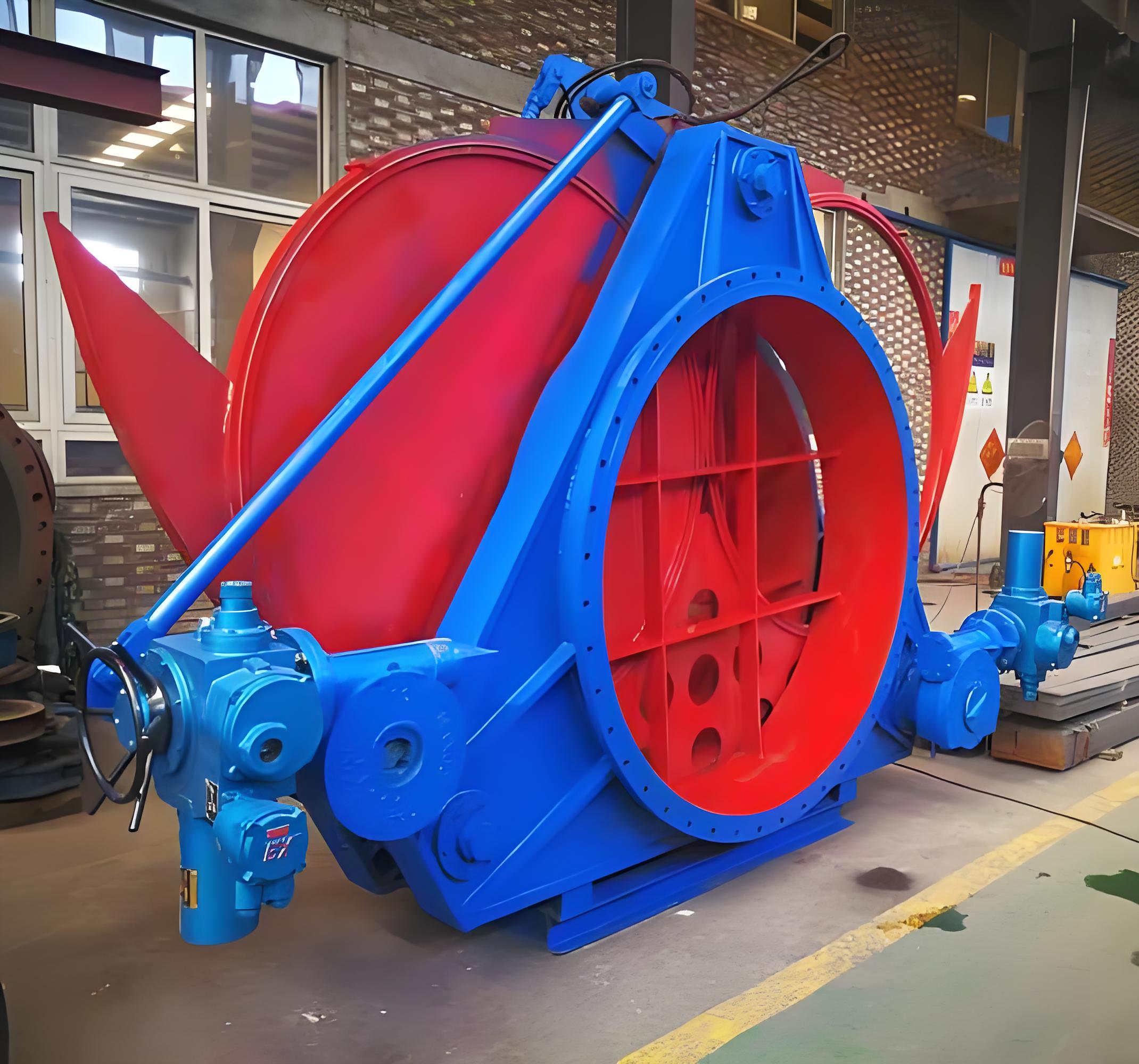

上海湖泉閥門集團有限公司F943X-2.5 電動扇形盲板閥（又稱電動扇形眼鏡閥）是一種專為高安全性要求設計的管道氣體切斷設備，特別適用于大口徑煤氣管路的絕對切斷。該閥門嚴格遵循 GB6222《工業企業煤氣安全規程》及 GB9115 鋼制管法蘭標準制造，具備結構新穎、密封可靠、操作自動化程度高等特點，是冶金、化工、環保及市政燃氣行業中不可或缺的關鍵安全組件。

一、 產品概述與工作原理

F943X-2.5 系列閥門采用獨特的“三點式鎖緊”扇形閘板結構，由左閥體、右閥體、扇形閘板、不銹鋼波紋管（或補償器）、電動驅動裝置及電動夾緊裝置組成。其核心工作原理分為兩個獨立動作階段：

• ‌松開/夾緊動作‌：通過電動推桿或蝸輪傳動機構驅動絲桿螺母，使左右閥體產生軸向位移，實現密封副的脫離或壓緊。
• ‌啟閉動作‌：在閥體松開后，驅動扇形閘板繞軸心旋轉，完成從通孔到盲板的切換，從而實現介質的流通或切斷。

這種“先松開、再翻轉、后夾緊”的動作邏輯，有效避免了密封圈在摩擦中受損，確保了閥門在長期頻繁操作下的密封性能和使用壽命。

二、 DN600 規格技術參數

針對用戶關注的 DN600 大口徑規格，該型號閥門的具體技術指標如下：

• ‌公稱通徑‌：DN600 mm
• ‌公稱壓力‌：PN2.5 (0.25 MPa)
• ‌適用介質‌：煤氣、高爐煤氣、轉爐煤氣及其他有毒、有害、易燃氣體
• ‌驅動方式‌：電動（可選配防爆型電動裝置，支持遠程集中控制）
• ‌啟閉時間‌：≤60 秒
• ‌連接標準‌：法蘭連接符合 JB/T81-94 或 GB9115 標準
• ‌主要材質‌：
  • 閥體、閘板：碳鋼（WCB）或鑄鋼
  • 密封圈：丁腈橡膠（NBR）、硅橡膠或氟橡膠（根據介質溫度選擇）
  • 絲桿、連接軸：不銹鋼或碳鋼鍍鉻

‌DN600 外形參考尺寸（單位：mm）：‌

• ‌D (法蘭外徑)‌：755
• ‌D1 (螺栓孔中心圓直徑)‌：705
• ‌b (法蘭厚度)‌：26
• ‌n-φd (螺栓孔數量及直徑)‌：20-φ26
• ‌L (結構長度)‌：約 600-680 mm（具體視廠家結構設計略有差異，安裝時需預留軸向位移空間）

三、 性能優勢

• ‌絕對切斷，安全可靠‌：扇形盲板結構實現了物理隔離，相比蝶閥、閘閥等截斷閥，能提供零泄漏的絕對切斷效果，特別適合煤氣等危險介質的檢修隔離。
• ‌密封壽命長‌：密封圈鑲嵌于閘板上，僅在夾緊瞬間受力，啟閉過程中無摩擦，大幅延長了密封件的使用壽命，降低了維護成本。
• ‌自動化程度高‌：配備專用電動執行機構，可實現單臺就地控制或多臺聯網遠程集中控制，部分高端型號支持智能型電動執行器，無需額外控制箱即可接入 DCS/PLC 系統。
• ‌適應性強‌：根據介質溫度不同，可選配不同材質的密封圈。丁腈橡膠適用于 -20℃~100℃，硅橡膠適用于 -20℃~250℃，氟橡膠可耐受高達 300℃ 的高溫環境。

四、 安裝與維護注意事項

• ‌支架固定‌：由于 DN600 屬于大口徑閥門，自重較大且動作時產生推力，安裝時必須設置獨立的支架固定閥門底座，確保管道外力不作用于閥體上。
• ‌預留位移空間‌：閥門在松開夾緊過程中，左右閥體會有 16-20mm 的軸向位移。安裝時，管道系統必須具備相應的彈性變形能力或預留位移空間，建議采用波紋補償器配合安裝。
• ‌安全操作規范‌：
  • 開啟前，務必確認閥門前后的壓差平衡，并先關閉上游的蝶閥或截止閥，防止介質外溢。
  • 嚴禁在閥板下站人，以防意外掉落造成傷害。
  • 定期檢查電動裝置的限位開關是否靈敏，確保夾緊到位。
• ‌維護保養‌：定期清理絲桿上的灰塵和雜物，加注潤滑脂；檢查密封圈是否有老化裂紋，發現損壞應及時更換。

五、 應用領域

• ‌冶金行業‌：高爐、轉爐、焦爐煤氣管網的切斷與隔離。
• ‌化工行業‌：有毒、易燃氣體管道的檢修隔離。
• ‌環保能源‌：垃圾焚燒發電、生物質發電中的煙氣或沼氣切斷。
• ‌市政燃氣‌：大型輸配氣管網的安全截斷。
