一、 產品概述

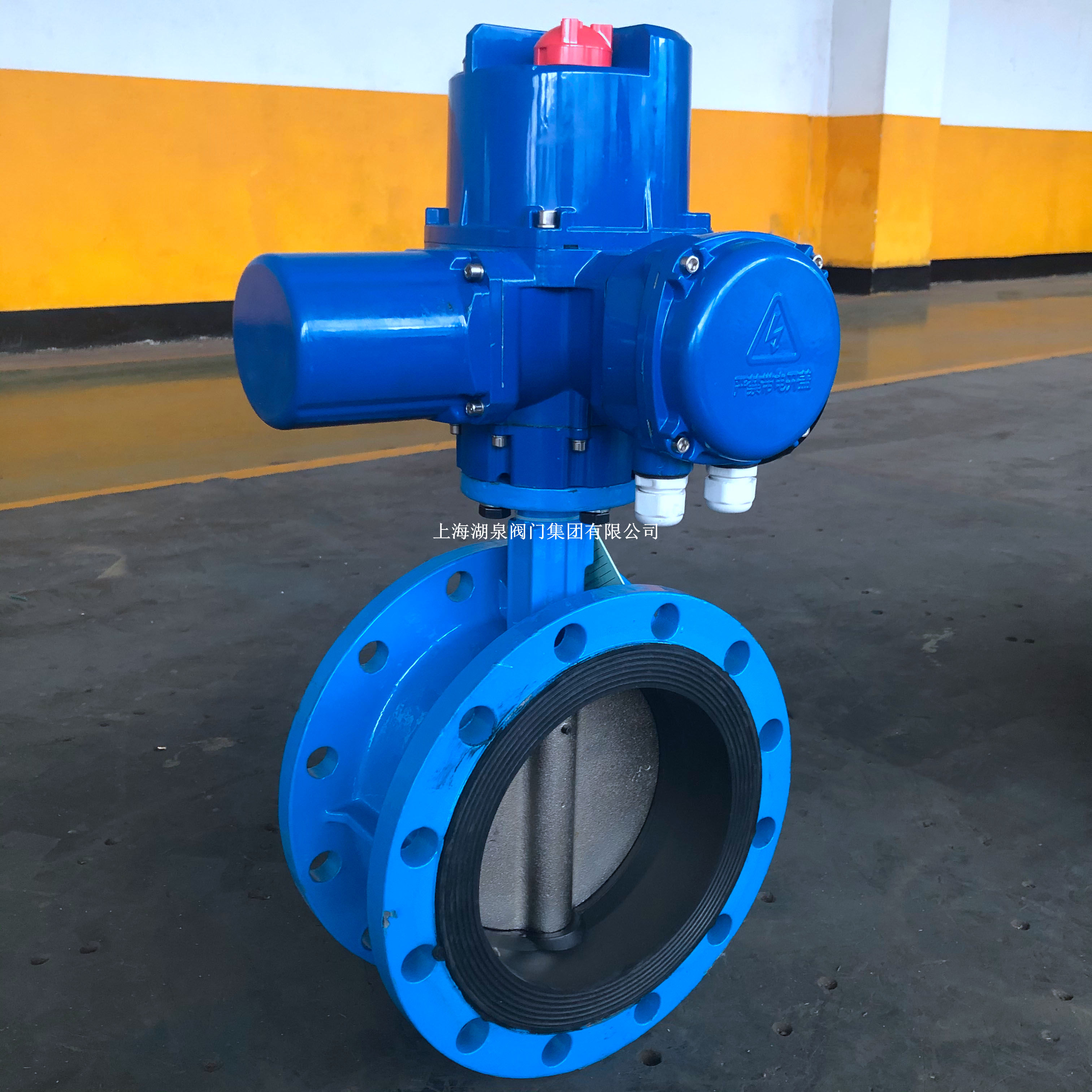

上海湖泉閥門集團有限公司D941X-10 DN250 電動法蘭軟密封蝶閥是由高性能電動執行機構與中線型法蘭蝶閥閥體組成的工業管道控制設備。該型號公稱通徑為DN250，公稱壓力為PN1.0MPa，采用橡膠密封圈實現雙向零泄漏密封。產品結構緊湊、重量輕，具備優秀的流量調節性能和截流功能，廣泛應用于水廠、電廠、化工、造紙及市政給排水等系統的自動化控制中。‌

二、 核心技術參數

• ‌型號規格‌：D941X-10 DN250
• ‌連接方式‌：法蘭連接（符合GB/T 9113、JB/T79等標準）
• ‌密封形式‌：軟密封（橡膠密封圈，可選EPDM、NBR等材質）
• ‌公稱壓力‌：PN1.0 MPa
• ‌適用介質‌：水、海水、空氣、油品、弱酸堿及含顆粒纖維介質
• ‌適用溫度‌：≤80℃（常規橡膠），≤120℃（耐熱橡膠）
• ‌驅動電源‌：AC220V、AC380V、DC24V等多種規格可選
• ‌控制信號‌：支持開關型控制或智能調節型（4-20mA DC模擬量信號）
• ‌防護等級‌：IP67（戶外使用建議加裝防護罩）
• ‌動作時間‌：15s/30s/45s/60s 可選
• ‌閥體材質‌：球墨鑄鐵、鑄鋼或不銹鋼（根據工況選配）
• ‌蝶板材質‌：球墨鑄鐵、鑄鋼、不銹鋼或尼龍包覆

三、 產品特點與優勢

• ‌雙向密封零泄漏‌：采用優質橡膠密封圈，與蝶板緊密貼合，實現雙向密封，密封性能可靠，有效防止介質倒流。
• ‌流阻小，節能高效‌：垂直板式結構設計，流通面積大，流體阻力小，壓力降低，有助于減少泵出口介質倒流和水錘現象，降低能耗。
• ‌智能控制，精準調節‌：智能型執行器可接收DCS、PLC系統發出的4-20mA信號，實現閥門開度的精確比例調節和位置自鎖，滿足自動化生產需求。
• ‌結構緊湊，安裝便捷‌：體積小、重量輕，無需額外加工即可直接安裝在管道法蘭之間，支持立式或臥式安裝，維護方便。
• ‌多重保護，安全可靠‌：電動執行機構內置過載、過熱及過流保護裝置，配備機械和電氣雙重限位，確保設備在異常工況下的安全運行。
• ‌適應性強‌：橡膠密封材料耐老化、耐腐蝕，適用于粘稠、含顆粒或纖維性質的介質，工況適應范圍廣。

四、 應用領域

• ‌市政公用‌：自來水廠、污水處理廠的供排水管道控制。
• ‌電力行業‌：電廠循環水系統、冷卻水系統。
• ‌工業生產‌：化工廠、造紙廠、鋼鐵廠、食品醫藥行業的工藝管道流體調節與截斷。
• ‌其他領域‌：輕工、紡織、環保工程及樓宇自動化系統。

五、 選型與訂貨須知

• ‌明確電源電壓‌：請確認現場供電條件（如AC220V或DC24V）。
• ‌控制方式選擇‌：根據自動化程度需求，選擇開關型（僅全開/全關）或智能調節型（可任意開度調節）。
• ‌介質特性確認‌：告知介質類型、溫度及腐蝕性，以便選擇合適的閥體材質（如304/316不銹鋼）和密封圈材質（如EPDM耐熱水、NBR耐油）。
• ‌特殊要求‌：如有防爆（ExdⅡBT4）、潛水（IP68）或快速啟閉等特殊需求，請在訂貨時特別說明。

六、 安裝與維護注意事項

• 安裝前請核對閥門規格、壓力等級及流向標識。
• 嚴禁在通電狀態下進行手動操作，以免損壞執行機構。
• 戶外安裝時，建議為電動執行器加裝防護罩，防止雨水侵蝕和陽光老化。
• 定期檢查密封件磨損情況，必要時進行更換，以確保持續良好的密封性能。
