一、 產品概述

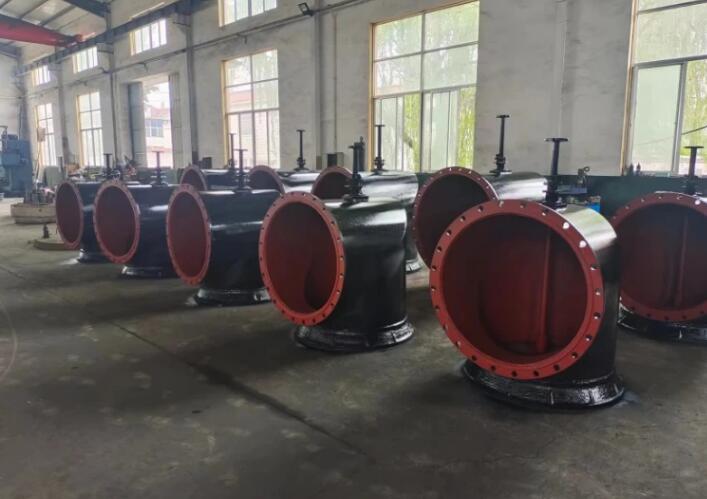

• ‌產品名稱‌：PZI型礦用配水閘閥
• ‌適用介質‌：清水、污水（水中不含強腐蝕性介質）
• ‌工作溫度‌：≤80℃
• ‌公稱壓力‌：0.1 MPa（常壓環境）
• ‌驅動方式‌：手動（PZI-1型）或電動（PZI-II/PZW型，可選配隔爆電機）
• ‌執行標準‌：企業標準 Q/BBC-007-91《配水閘閥》及相關國標

二、 型號規格與參數

PZI系列涵蓋多種公稱直徑，滿足不同流量需求。以下是主要型號的技術參數對比：

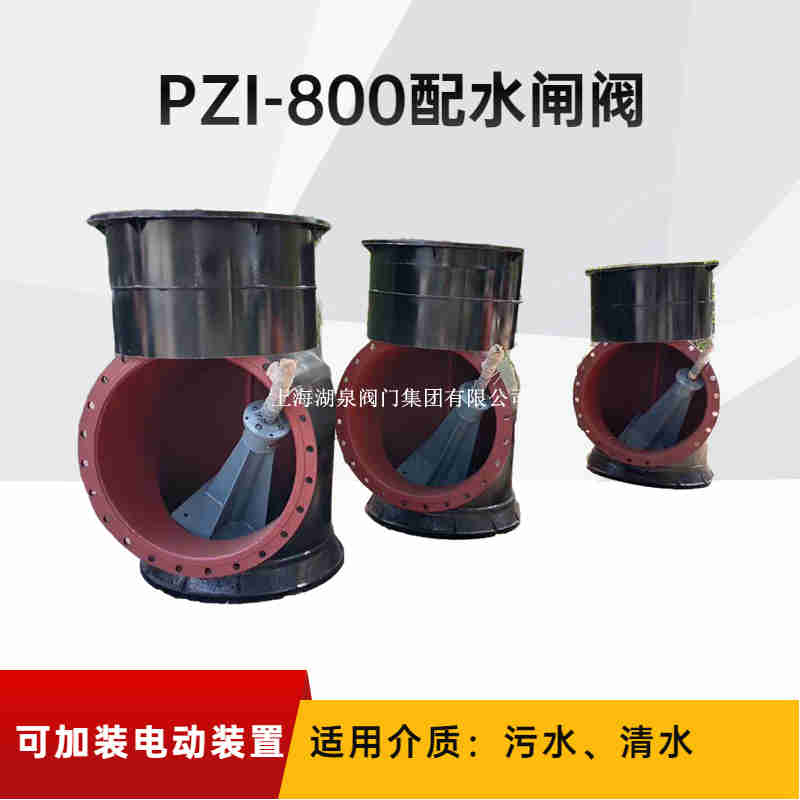

注：具體重量可能因廠家工藝（如是否包含法蘭短管、材質厚度差異）略有浮動，以上數據為行業常見參考值。PZI-800及以上大口徑型號通常采用直角鋼板焊接與鑄造相結合的工藝，以增強結構強度。

三、 結構與工作原理

1. 結構組成

PZI配水閘閥主要由以下四大部分組成：

• ‌操縱臺‌：位于地面或泵房平臺，包含手輪、絲杠、螺母及滾珠軸承機構。PZI-II型則配備小型電動機作為動力源，實現遠程或自動化控制。
• ‌連接桿‌：連接操縱臺與井下閘閥的關鍵部件，長度根據配水井底板至泵房底板的高差（H值）定制，常見檔次有3.5m、4.0m、4.5m、5.0m等。

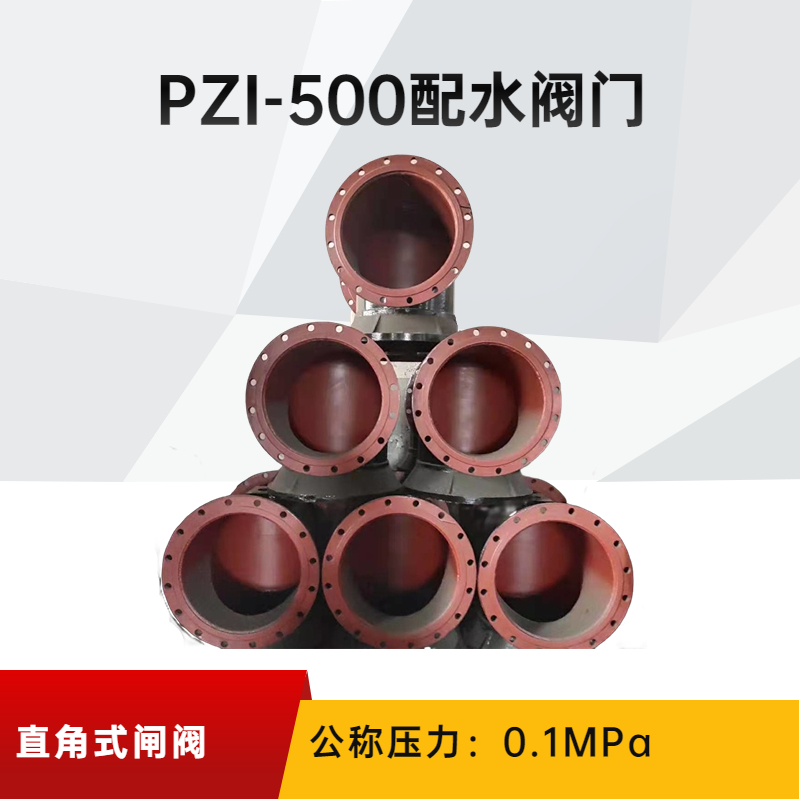

• ‌閘閥本體‌：包括閥體、閥瓣（閘板）、錐形密封環和閥桿。閥體為直角彎管式焊接件，下部裝有整體鑄造的錐形密封環。
• ‌短管‌：預埋于配水井壁中的焊接管件，用于固定閘閥并連接管道。

2. 工作原理

• ‌啟閉機制‌：閘板的運動方向與流體方向垂直。通過旋轉手輪或啟動電機，帶動絲杠升降，進而通過連接桿和閥桿提升或下降閘板。
• ‌全開/全關特性‌：該閥門僅適用于全開或全關狀態，‌嚴禁‌用作調節流量或節流使用，以免損壞密封面或造成振動。
• ‌密封原理‌：采用自密封結構。當閥門關閉時，依靠介質壓力將閘板密封面壓向閥座上的錐形密封環，同時橡膠墊與金屬錐面緊密貼合，確保良好的密封性能。鉸接式閥瓣設計可自動對中，補償安裝誤差，保證密封均勻。

四、 產品特點與優勢

1. ‌密封可靠‌：錐形密封環與橡膠墊組合設計，利用介質壓力自緊密封，有效防止漏水，適應井下潮濕環境。
2. ‌操作省力‌：手動型操縱臺采用滾珠軸承減少摩擦阻力；電動型可實現遠距離控制，降低工人勞動強度，提高安全性。
3. ‌結構堅固‌：主體采用優質碳鋼或不銹鋼材質，關鍵部位采用氬弧焊焊接工藝，耐腐蝕、強度高，使用壽命長。
4. ‌安裝靈活‌：短管預埋式設計，便于與井壁混凝土結合；連接桿長度可根據現場實際高差定制，適應不同礦井深度。
5. ‌維護簡便‌：零部件標準化程度高，更換方便；日常只需對絲杠涂抹防銹油脂，渦輪箱定期加注潤滑脂即可。

五、 安裝與維護指南

安裝步驟

1. ‌預留孔洞‌：在灌注井壁時，需預留短管孔及支撐槽鋼孔，并在泵房地面預留操縱臺基礎孔。
2. ‌固定短管‌：將短管穿入預留孔，借閘閥外露桿校正垂直度，固定支撐槽鋼，并用法蘭連接閘閥與短管（中間加橡膠墊）。
3. ‌安裝操縱臺‌：就位操縱臺，按說明書要求尺寸提升絲杠，核對閥桿與絲桿連接，裝上連接桿，再次校對垂直度后固定。
4. ‌調試檢查‌：卸下閥桿卡環，手動或電動測試整個機構動作是否靈活，確認無卡阻后投入運行。

維護注意事項

• ‌防銹防腐‌：長期存放時，操縱臺絲杠應涂防銹油脂，避免日曬雨淋；閥門部件避免沾染油污，以防橡膠老化。
• ‌定期潤滑‌：PZI-II型電動閥門應定期檢查渦輪箱，及時補充潤滑油脂。
• ‌禁止調節‌：操作中務必確保閥門處于全開或全關位置，避免半開狀態運行。

六、 應用領域

• ‌煤礦井下‌：主排水泵房吸水井配水，實現多水源切換。
• ‌金屬礦山‌：選礦廠礦漿池、清水池的泄水控制。
• ‌工業水處理‌：污水處理廠、自來水廠的沉淀池、過濾池進水/出水控制。
• ‌其他水利設施‌：適用于低壓、常溫、非腐蝕性介質的管道截?cái)鄨?chǎng)合。

PZI系列配水閘閥以其穩定的性能和可靠的密封性，成為礦山及工業水處理系統中不可或缺的關鍵設備。選型時請根據實際管徑、壓力等級及自動化需求選擇合適的型號與驅動方式。
