止回閥（Check Valve），又稱逆止閥、單向閥或回流閥，是管道系統中至關重要的自動保護類閥門。其核心功能在于允許介質沿單一方向流動，并自動阻止反向流動，從而防止介質倒灌、泵體反轉及設備損壞。以下從工作原理、主要分類、選型要點及安裝注意事項四個方面進行詳細解析。

一、 工作原理

止回閥屬于自動閥門無需外部動力驅動，完全依靠介質自身的壓力差實現啟閉。其工作過程分為兩個階段：

1. ‌正向開啟‌：當介質按指定方向流動時流體壓力克服閥瓣自重、彈簧力或摩擦力，推動閥瓣離開閥座，通道導通，介質順暢通過。
2. ‌反向關閉‌：當介質停止流動或出現反向壓力時，閥瓣在自重、反向介質壓力或彈簧力的共同作用下迅速回落，緊密貼合閥座密封面，切斷通道，阻斷回流。

這一機制有效避免了因介質倒流引發的水錘效應、設備腐蝕、污染擴散及安全事故。

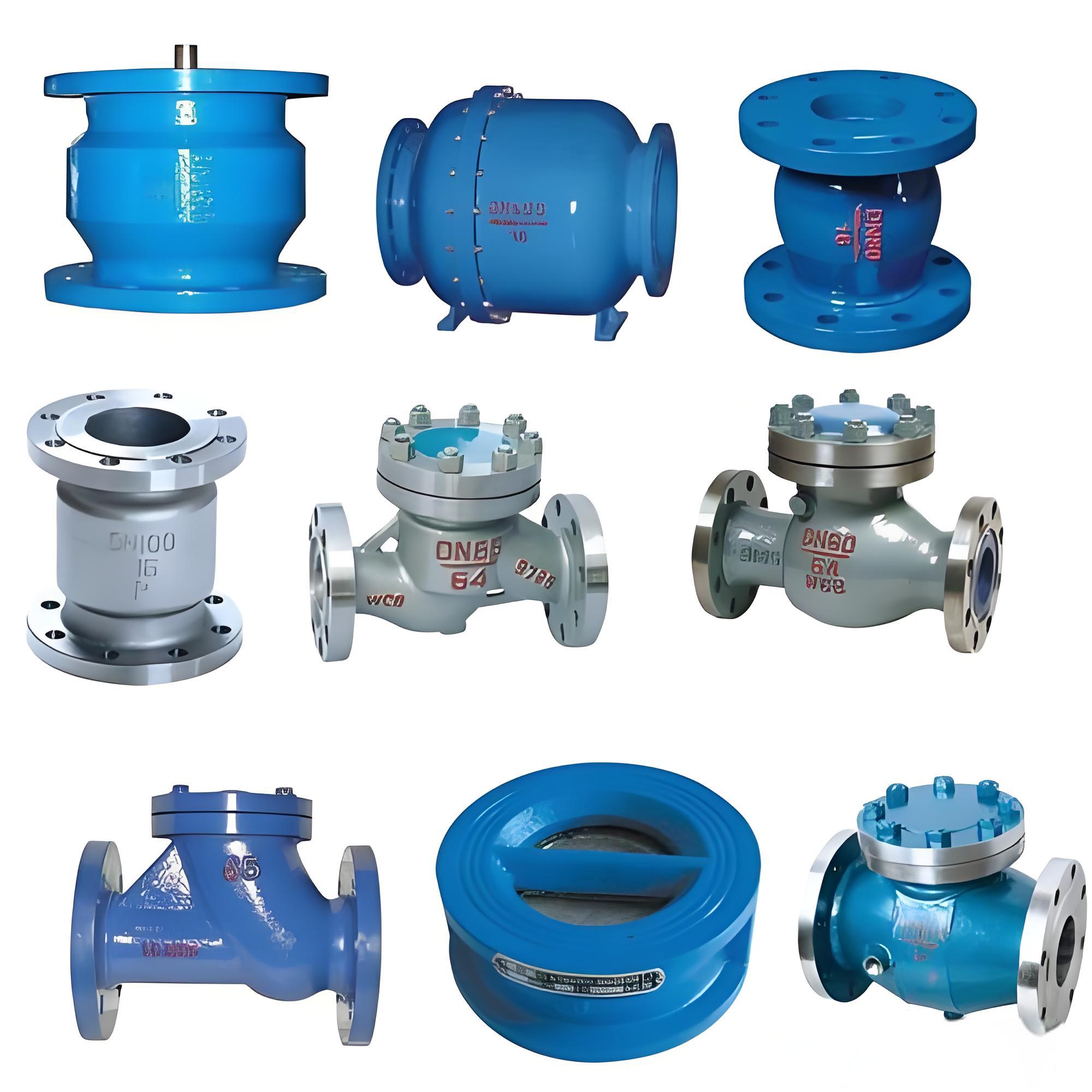

二、 常見類型及特點

根據結構形式和運動方式的不同，止回閥主要分為以下幾類，適用于不同工況：

1. 升降式止回閥 (Lift Check Valve)

• ‌結構特征‌：閥瓣沿閥體垂直中心線上下滑動，結構類似截止閥但無閥桿。
• ‌特點‌：密封性能優良，泄漏風險低；但流體阻力較大，壓降較高。
• ‌適用場景‌：適用于小口徑、高壓、清潔介質的管道。
  • ‌立式升降式‌：必須安裝在垂直管道上，介質自下而上流動。
  • ‌臥式升降式‌：安裝在水平管道上。
• ‌典型型號‌：H41H（法蘭連接）、H61Y（對焊高壓鍛鋼）。

2. 旋啟式止回閥 (Swing Check Valve)

• ‌結構特征‌：閥瓣圍繞閥座外的銷軸旋轉，呈“門”狀擺動。
• ‌特點‌：流體通道流暢，阻力小，壓降低，適合大流量；但關閉時可能產生沖擊，對介質清潔度有一定要求。
• ‌適用場景‌：適用于中低壓、大口徑管道，可安裝在水平或垂直管道上（需注意流向）。
• ‌衍生類型‌：
  • ‌緩閉旋啟式‌：配備液壓緩沖裝置，用于消除水錘，常用于水泵出口。
  • ‌雙瓣旋啟式‌：減小尺寸和重量，降低關閉沖擊。
• ‌典型型號‌：H44H（法蘭旋啟硬密封）、HH44X（緩閉消聲球墨鑄鐵）。

3. 蝶式止回閥 (Butterfly Check Valve / Wafer Type)

• ‌結構特征‌：閥瓣為圓盤狀，繞閥體內的中心軸或偏心軸旋轉。通常采用對夾式連接。
• ‌特點‌：結構緊湊、體積小、重量輕、安裝方便；但密封性相對較弱，一般僅適用于低壓場合。
• ‌適用場景‌：空間受限、低壓大流量的循環水系統、暖通空調系統。
• ‌典型型號‌：H76W（對夾雙瓣蝶式）。

4. 其他特殊類型

• ‌球形止回閥‌：閥瓣為球體，利用導向套限制運動軌跡。適用于含顆粒、泥漿等易堵塞介質，防卡堵能力強。
• ‌軸流式止回閥‌：閥瓣沿軸線移動，流線型設計使流體阻力極小，響應速度快，常用于高壓電站鍋爐給水系統。
• ‌襯氟止回閥‌：閥體內襯氟塑料，專用于強腐蝕性介質（如濃酸、堿）。
• ‌家用止逆閥‌：多用于廚房排煙道或衛生間排氣道，防止油煙、異味倒灌，材質多為ABS塑料或不銹鋼，常帶硅膠密封圈。

三、 選型核心要點

選擇合適的止回閥需綜合考慮以下因素：

四、 安裝與維護注意事項

1. ‌方向確認‌：安裝前務必核對閥體上的箭頭方向，確保與介質流動方向一致。‌嚴禁反向安裝‌。
2. ‌安裝方位‌：
   • 升降式止回閥需嚴格按說明書要求安裝（立式裝垂直管，臥式裝水平管）。
   • 旋啟式止回閥在垂直管道安裝時，介質必須自下而上流動，以保證閥瓣能靠自重順利關閉。
3. ‌支撐保護‌：大型止回閥不應承受管道重量，應設置獨立支架，避免閥門變形導致泄漏。
4. ‌配套使用‌：建議在止回閥前端安裝過濾器，防止雜質卡住閥瓣；在重要管路中，止回閥后宜加裝切斷閥（如閘閥），以便檢修。
5. ‌定期維護‌：定期檢查閥瓣開合靈活性及密封面磨損情況，特別是用于粘稠或易結晶介質的閥門，需防止結垢導致失效。
