?F943X-0.5 DN600電動盲板閥安裝調試與維護保養手冊
[ 2026-09-22 ]
F943X-0.5 DN600 電動盲板閥安裝調試與維護保養手冊
1. 產品概述

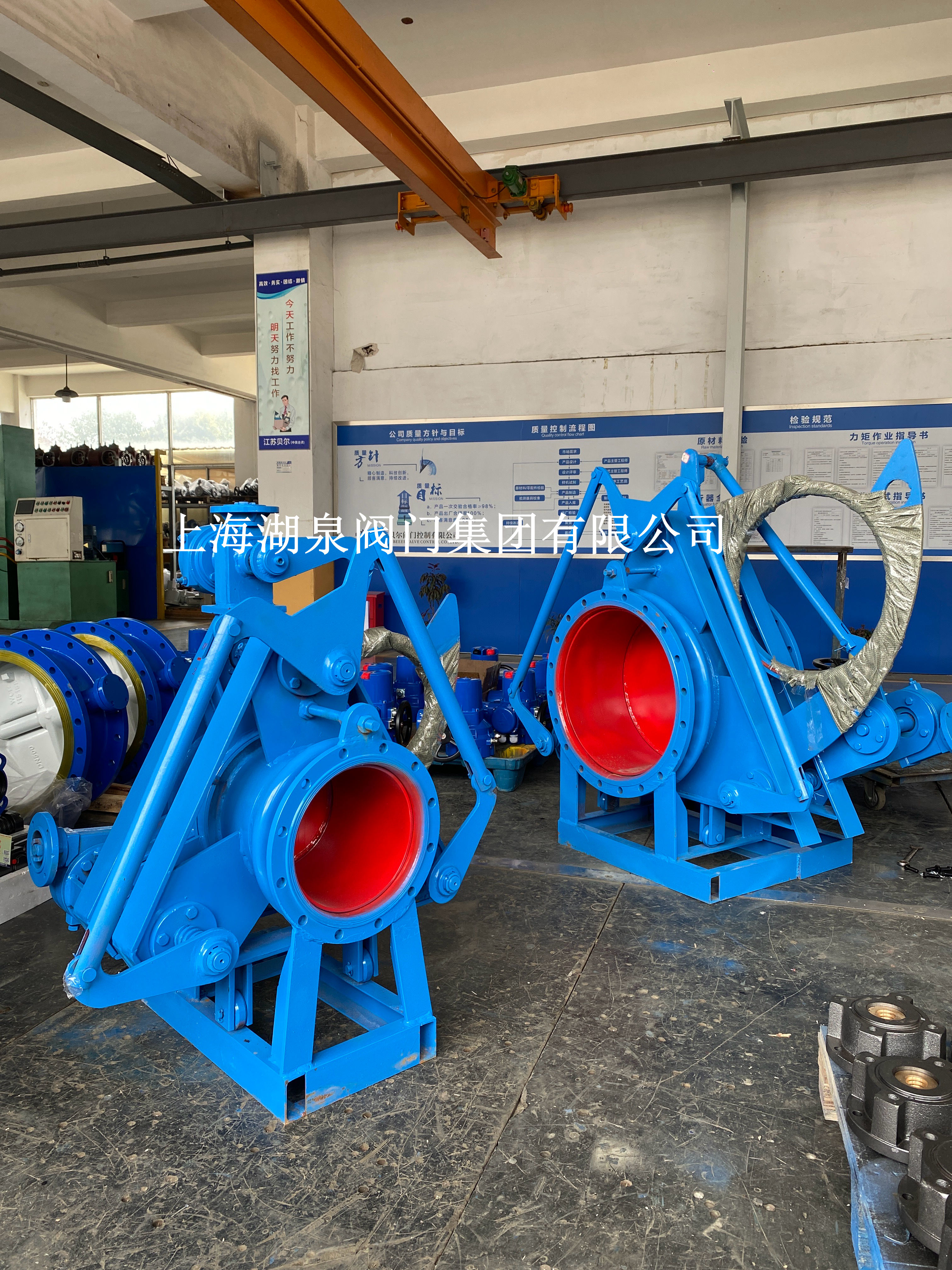

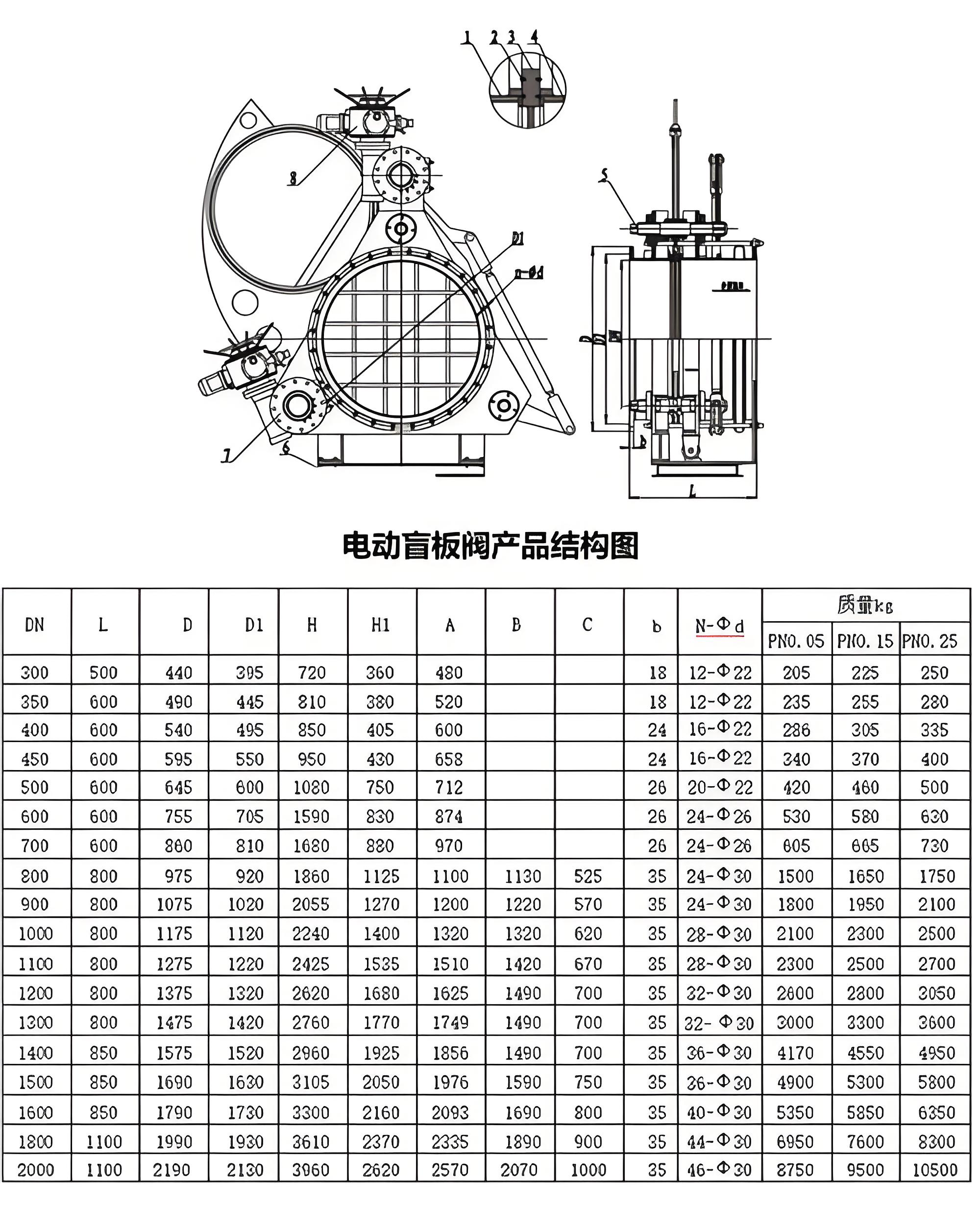

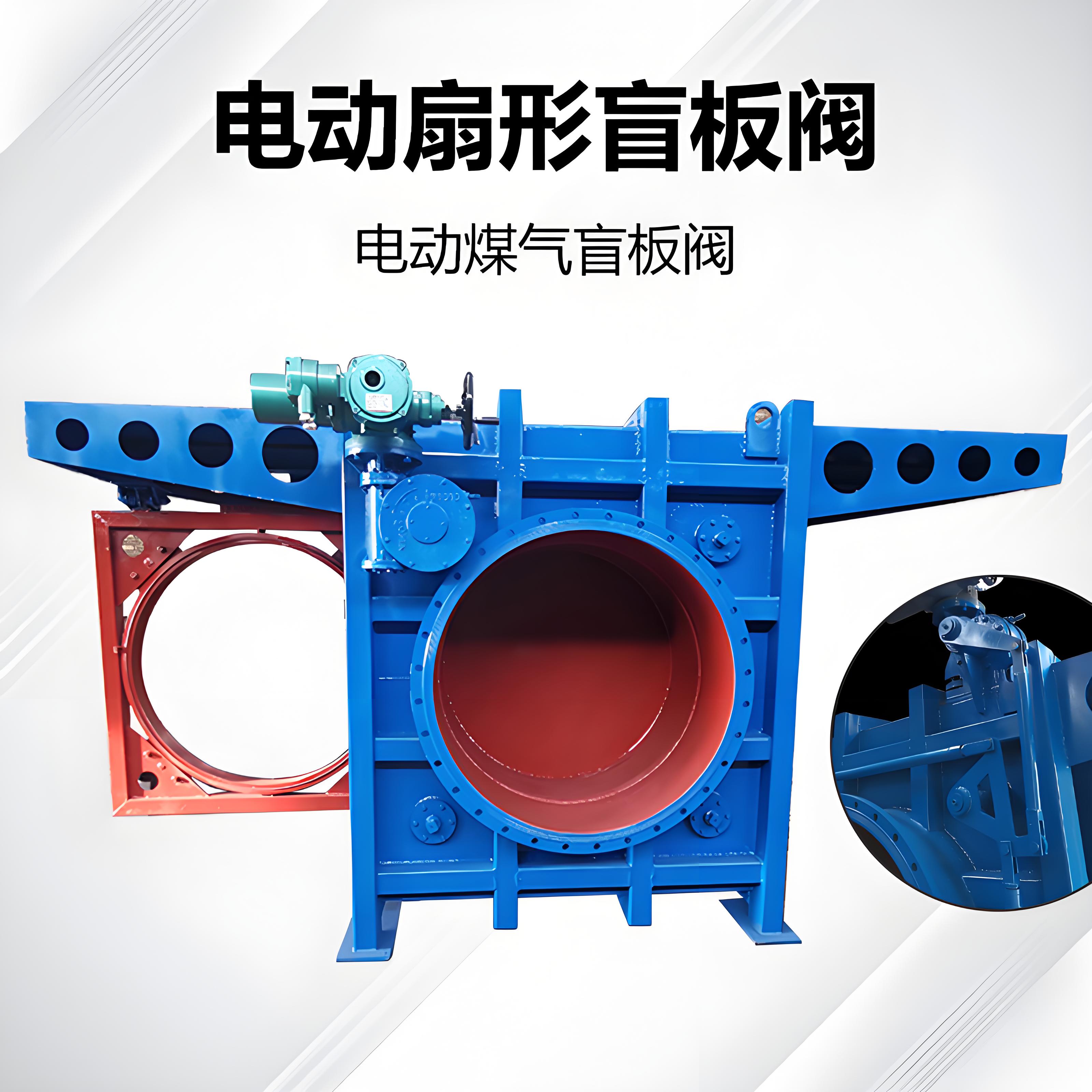

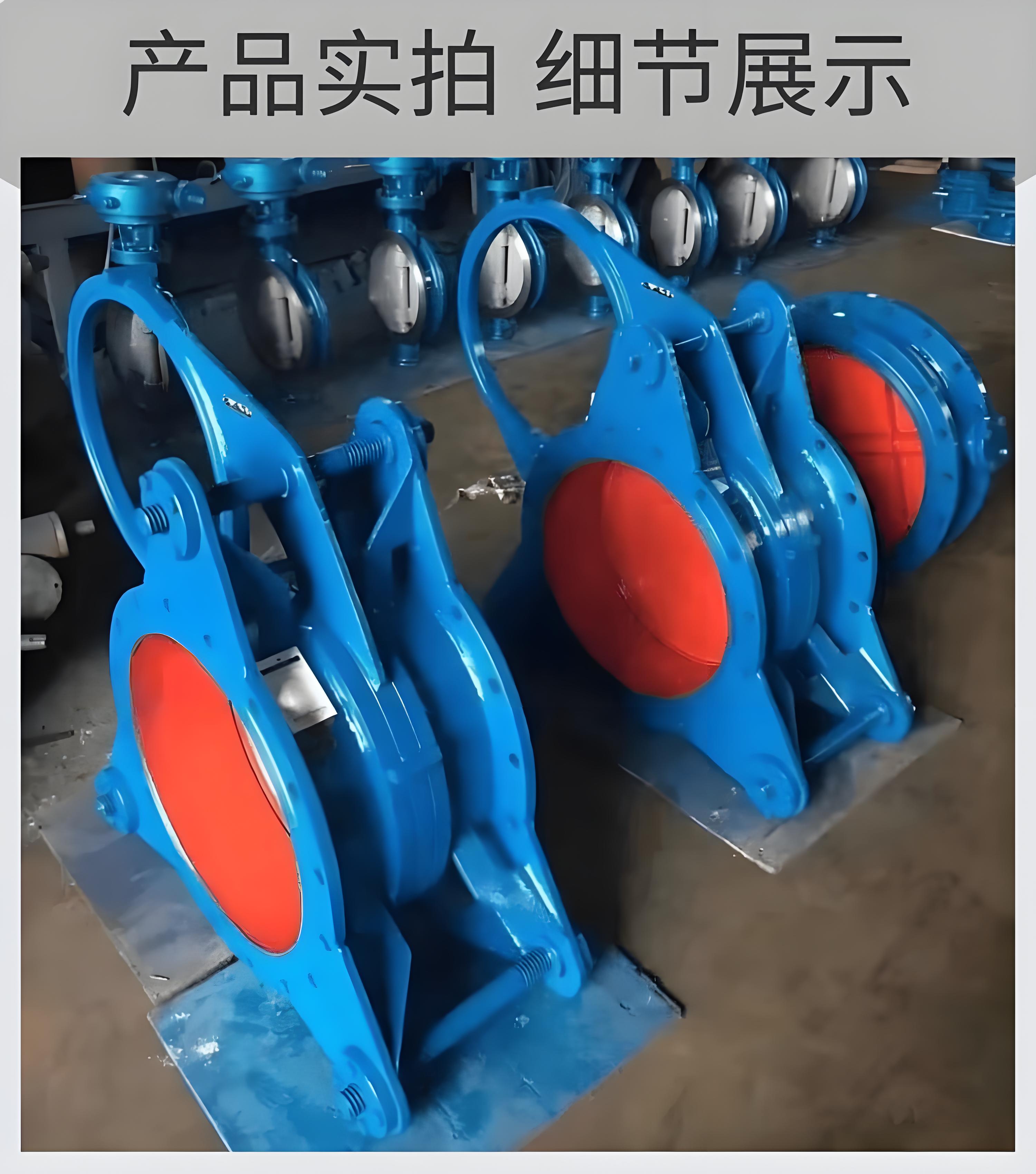

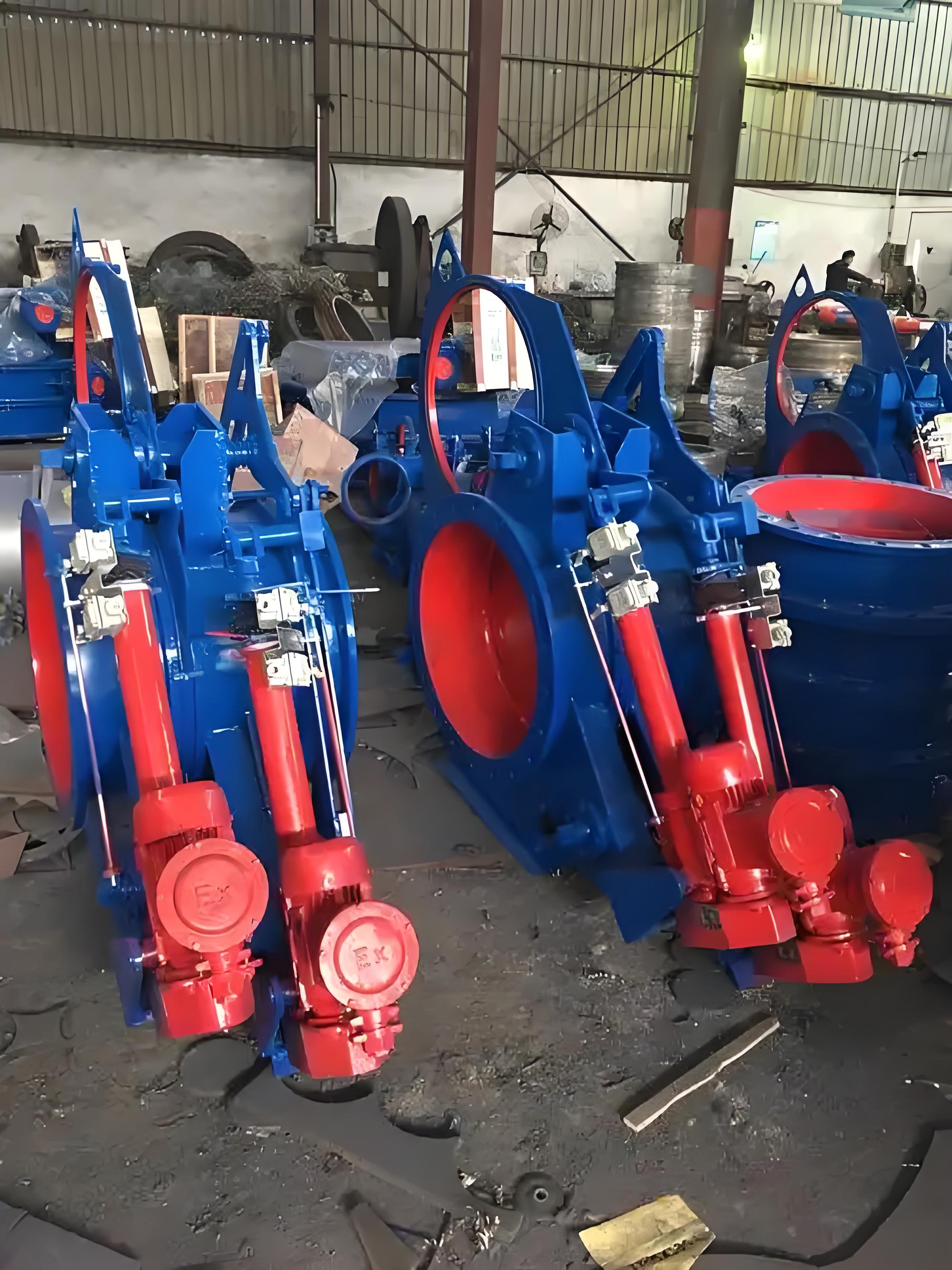

F943X-0.5 DN600 電動扇形盲板閥（又稱電動眼鏡閥）是一種用于管道氣體絕對切斷的安全設備，符合 GB6222《工業企業煤氣安全規程》及 GB9115 等工業標準。該閥門主要由左閥體、右閥體、扇形閘板、不銹鋼波紋管、電動驅動裝置和電動夾緊裝置組成。采用三點式鎖緊結構，密封部位為不銹鋼與橡膠密封圈組成的柔性密封副，適用于煤氣、有毒有害及易燃易爆氣體的管路隔斷。
主要技術參數：
* 型號： F943X-0.5
* 公稱通徑： DN600
* 公稱壓力： 0.05 MPa (注：根據型號后綴0.5通常指0.05MPa或0.5bar，具體需核對銘牌，此處參考通用低壓盲板閥標準)
* 適用介質： 煤氣、空氣、煙氣等
* 驅動電源： AC 380V 50Hz（防爆型電機）
* 啟閉時間： ≤60秒
* 結構特點： 絲桿螺母夾緊機構，自鎖性好；密封圈設于閘板上，便于更換。
2. 安裝前準備與檢查
1. 資料核對： 確認閥門型號、規格、適用介質及溫度是否與管道設計要求一致。檢查閥門指示箭頭方向是否與介質流向一致。
2. 外觀檢查： 檢查閥門在運輸過程中是否有損壞，密封面是否清潔，無雜物、灰塵或焊渣。
3. 管道清理： 安裝前必須徹底清除管道內的焊渣、油污及雜物，防止劃傷密封圈。檢查管道內堆焊部分是否影響閥門最大外徑的運動空間。
4. 基礎固定： 閥門底座必須固定在堅固的鋼制平臺或水泥基礎上。安裝完畢后，必須制作支架固定閥門底座，確保閥門動作時受力于支架而非管道，避免管道應力傳遞至閥體。
5. 同軸度要求： 連接管道的中心不同軸度應≤3mm，法蘭端面應平行。
3. 電氣接線與調試
警告： 電氣接線必須由持證電工操作，并確保電源已切斷。
1. 手動預置： 通電前，先通過手動方式（如旋轉鏈輪或使用扳手）將閥門運行至半開位置（約30%-50%行程）。
2. 接線檢查： 按照電氣原理圖連接電源線及控制線。確認電機相序正確，接地良好。
3. 點動調試：
* 接通電源，使用“點動”方式操作。
* 首先測試夾緊/松開裝置：確認左右閥體能順利位移，使閥體與閘板脫離或貼合。
* 其次測試閘板驅動裝置：確認扇形閘板旋轉方向正確（開啟或關閉）。
* 關鍵步驟： 必須確認行程開關和轉矩限制器工作有效。若發現信號顯示方向與實際動作方向不一致，應立即斷電調整電機相序，嚴禁強行運行，以免損壞閥門或造成事故。
4. 限位調整： 調整開、關位置的限位開關，確保閥門全開時閘板完全移出流道，全關時夾緊力達到設定值且密封嚴密。
4. 操作規程
核心原則： 嚴格遵循“松開——切換——夾緊”的順序。
4.1 開啟過程
1. 安全確認： 確認閥前蝶閥已關閉（如需隔離介質），現場通風良好，閥板下方無人站立。
2. 松開閥體： 啟動電動夾緊裝置，使左右閥體向兩側位移，直至閥體與閘板完全脫離，密封副分開。
3. 切換閘板： 啟動電動驅動裝置，帶動扇形閘板旋轉至全開位置。
4. 夾緊閥體： 再次啟動電動夾緊裝置，使左右閥體復位并夾緊，檢查限位開關是否動作到位。
4.2 關閉過程
1. 前置操作： 先關閉盲板閥前的切斷閥（如煤氣蝶閥），并進行必要的泄壓或通風處理。
2. 松開閥體： 啟動電動夾緊裝置，使左右閥體位移，閥體與閘板脫離。
3. 切換閘板： 啟動電動驅動裝置，帶動扇形閘板旋轉至全關位置。
4. 夾緊密封： 啟動電動夾緊裝置，將左右閥體緊緊壓在閘板上，形成密封。檢查夾緊到位信號。
注意： 在兩個夾緊裝置未完全松開前，嚴禁啟動閘板驅動裝置進行切換，否則會嚴重損壞機械結構。
5. 維護與保養
1. 日常巡檢：
* 檢查電動裝置外殼是否完好，接線盒密封是否良好。
* 觀察閥門運行時是否有異常噪音或振動。
* 檢查密封面是否有介質泄漏。
2. 定期潤滑：
* 每3-6個月對絲桿、螺母及傳動齒輪加注適量的潤滑脂，保持運動部件靈活。
* 檢查波紋管是否有變形或破損，確保其伸縮補償功能正常。
3. 密封圈維護：
* 定期檢查橡膠密封圈的老化情況。若發現硬化、裂紋或磨損，應及時更換。
* 更換密封圈時，需將閘板轉至便于操作的位置，拆卸舊圈后清理槽口，安裝新圈時確保平整無扭曲，不得與閥體發生硬摩擦。
4. 電氣維護：
* 定期清理電氣控制箱內的灰塵。
* 檢查行程開關和轉矩開關的靈敏度，必要時重新校準。
5. 長期停用：
* 若閥門長期不使用，應處于全關夾緊狀態或全開狀態（視工藝要求而定，通常建議全關以保護密封面，但需定期活動以防卡死）。
* 存放于干燥通風處，定期對裸露金屬表面進行防銹處理。
6. 安全注意事項
1. 介質外溢風險： F943X為敞開式結構，左右閥體松開時介質可能外溢。操作前必須確認上游切斷閥已關閉，并采取通風、檢測CO濃度等安全措施。
2. 人員安全： 閥門動作期間，嚴禁人員站在閥板下方或運動部件附近。檢修時必須懸掛“正在檢修”警示牌，并執行掛牌上鎖制度。
3. 防爆要求： 在易燃易爆氣體環境中，嚴禁帶電打開電氣箱蓋，必須使用防爆工具進行操作。
4. 緊急處理： 若發生停電或電氣故障，可使用手動裝置進行應急操作。手動操作時需兩人配合，一人操作一人監護，確保動作同步。
7. 常見故障及排除
| 故障現象 | 可能原因 | 排除方法 |
| :--- | :--- | :--- |
| 閥門無法動作 | 電源未接通；電機燒毀；控制電路故障 | 檢查電源及保險絲；測量電機電阻；檢查控制線路 |
| 夾緊不到位 | 絲桿缺油卡滯；限位開關失調；異物阻礙 | 清理異物并潤滑；重新調整限位開關 |
| 密封泄漏 | 密封圈損壞；夾緊力不足；密封面有雜質 | 更換密封圈；調整夾緊力矩；清理密封面 |
| 噪音過大 | 軸承損壞；齒輪磨損；缺少潤滑 | 更換軸承或齒輪；加注潤滑脂 |
備注： 本手冊為通用指導文件，具體操作請結合現場實際工況及設備廠家提供的專用說明書執行。涉及煤氣等危險介質作業時，必須嚴格遵守《工業企業煤氣安全規程》。
