一、 產品概述

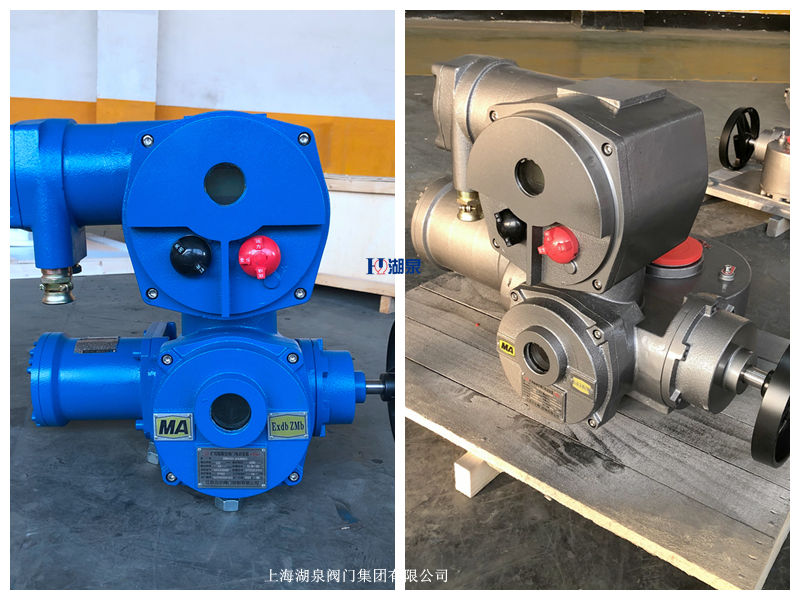

上海湖泉閥門集團有限公司ZBK60-24(660) 是一款專為煤礦井下及易燃易爆環境設計的智能一體化閥門驅動裝置。該設備集電機、減速機構、控制模塊及防爆外殼于一體，具備“隔爆”與“本安”雙重安全特性，能夠直接接入 AC 660V 供電系統，無需額外配置大型控制箱即可實現就地或遠程控制。它主要配套用于閘閥、截止閥、隔膜閥等啟閉件做直線運動的閥門，是實現礦井排水、通風及管路系統自動化控制的核心執行部件。

二、 核心技術與安全特性

• ‌雙重防爆設計‌：
  • ‌隔爆型（Ex d I Mb）‌：主體外殼采用高強度隔爆結構，將可能產生火花、電弧的電氣部分與外部爆炸性氣體環境完全隔離，符合 GB3836 系列國家標準。
  • ‌本安型關聯‌：控制回路采用本質安全型設計或配備本安接口，確保在信號傳輸過程中的安全性，適用于煤礦井下非采掘工作面等高危區域。
• ‌660V 專用供電適配‌：
  • 針對礦井長距離輸電電壓降問題，專門優化了 AC 660V/50Hz 電源輸入模塊，確保在井下供電環境下電機啟動扭矩充足、運行穩定。
• ‌一體化智能控制‌：
  • 內置高精度行程控制機構、力矩保護機構及開度指示器。
  • 支持就地電動操作、遠程開關量控制及模擬量調節（4-20mA），部分高端型號支持總線通訊，可無縫接入礦井綜合自動化系統。

三、 主要技術參數

• ‌型號含義‌：
  • ‌ZBK‌：礦用隔爆兼本安型一體式閥門電動裝置。
  • ‌60‌：輸出轉矩為 600 N·m (約 60 kgf·m)。
  • ‌24‌：輸出轉速為 24 r/min。
  • ‌(660)‌：額定工作電壓為 AC 660V。
• ‌電氣參數‌：
  • 電源電壓：三相 AC 660V ±10%，50Hz。
  • 控制電壓：AC 220V 或 DC 24V（本安回路）。
  • 防護等級：IP67/IP68（防塵防水，適應潮濕淋水環境）。
  • 工作制：短時工作制（S2），標準 10-15 分鐘，特殊定制可達 30 分鐘。
• ‌環境適應性‌：
  • 環境溫度：-20℃ ～ +60℃。
  • 相對濕度：≤95% (25℃時)。
  • 大氣壓力：80kPa ～ 106kPa。

四、 功能特點

• ‌精準保護‌：具備過力矩保護、行程限位保護、缺相保護、過熱保護及電氣互鎖功能，有效防止閥門卡死損壞電機。
• ‌手動/電動切換‌：配備手輪機構，在斷電或調試情況下可輕松切換至手動模式進行閥門操作，切換過程平滑無沖擊。
• ‌狀態直觀顯示‌：面板設有機械式開度指示窗，清晰顯示閥門全開、全關及中間位置；可選配液晶顯示屏，實時顯示電流、扭矩、故障代碼等信息。
• ‌安裝維護便捷‌：結構緊湊，體積小，重量輕。采用模塊化設計，接線腔與控制腔分離，便于現場接線與維護。

五、 應用場景

• ‌煤礦井下‌：主排水泵房管路閥門、瓦斯抽放管路閥門、注漿管路閥門等。
• ‌其他易爆場所‌：石油化工、天然氣輸送、冶金等行業中涉及 II A、II B 級爆炸性氣體環境的管道控制系統。

六、 選型與安裝注意事項

• ‌匹配驗證‌：選購時需確認閥門的閥桿直徑、鍵槽尺寸及最大關閉扭矩，確保與 ZBK60-24 的輸出能力匹配。
• ‌接地要求‌：安裝時必須可靠接地，接地電阻應符合煤礦安全規程要求。
• ‌電纜引入‌：使用符合防爆要求的密封圈和壓緊螺母，確保電纜引入裝置的密封性，防止瓦斯滲入接線腔。
• ‌調試規范‌：初次使用前，需在空載狀態下調整行程開關和力矩開關，確保動作準確，嚴禁帶壓強行調試。
