一、 產品概述

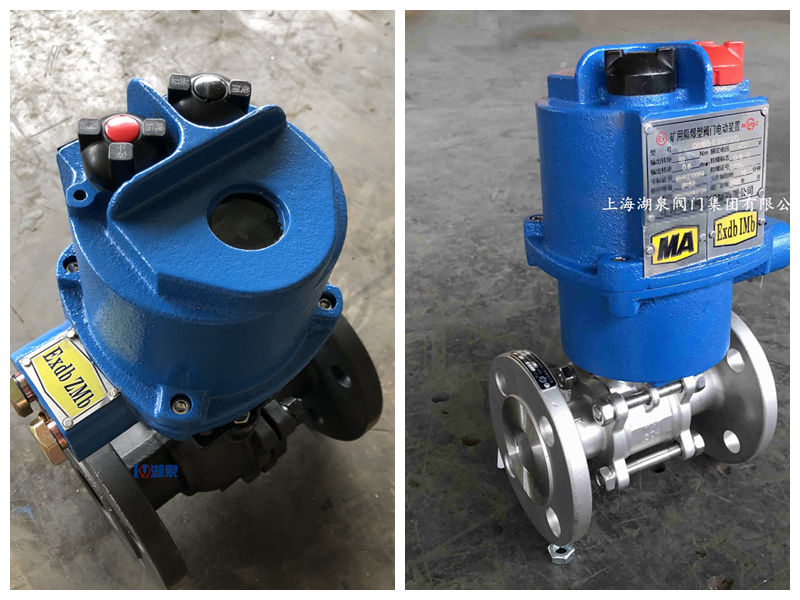

上海湖泉閥門集團有限公司MGQ系列礦用隔爆型小型閥門電動裝置（亦稱MGQ小口徑礦用電動閥）是專為煤礦井下含有甲烷、煤塵等爆炸性危險環境設計的自動化控制執行機構。該產品采用機電一體化結構，將防爆電動執行器與小口徑高壓閥門（如球閥、蝶閥）緊密結合，旨在解決傳統電磁閥易泄漏、無法提供準確閥位信號及斷電無法手動操作等技術痛點。作為煤礦安全生產自動化系統中的關鍵執行元件，它廣泛應用于礦井消防、噴淋降塵、井下水泵房射流泵及真空泵的自動化控制回路中，是實現礦井流體遠程集控與智能化管理的理想替代產品。

二、 核心結構與工作原理

• ‌一體化緊湊設計‌：MGQ系列產品體積小巧、重量輕，采用模塊化集成設計，無需額外配套控制箱即可直接接入DCS（分布式控制系統）或PLC系統，簡化了現場布線與維護難度。
• ‌驅動機制‌：通過內置的高效能電機驅動蝸輪蝸桿或齒輪傳動機構，帶動閥芯（球體或蝶板）進行0°~90°旋轉，實現介質的快速切斷或調節。部分型號支持4-20mA模擬量信號輸入，可實現對壓力、流量、液位等參數的精確比例調節。
• ‌雙重安全保障‌：具備電氣限位與機械限位雙重保護功能，防止過扭矩損壞閥門；同時配備手動離合機構，在斷電或故障緊急情況下，可通過手輪進行人工啟閉，確保系統安全。

三、 主要技術特點

• ‌高等級防爆認證‌：符合ExdⅠ類防爆標準，外殼采用高強度鋁合金或不銹鋼材質，具備優異的隔爆性能，適用于具有瓦斯和煤塵爆炸危險的礦井環境。防護等級通常達到IP67，防塵防水能力強。
• ‌耐高壓與耐腐蝕‌：閥體及內部組件多采用全不銹鋼（如304、316L）或硬質合金材料，雙向密封結構設計，不受介質流向限制。能承受高達10MPa甚至更高的工作壓力，適應井下高壓供水系統。
• ‌抗干擾與高可靠性‌：內置電子干燥器及防結露設計，適應井下高濕度環境（相對濕度≤95%）。控制電路采用數字邏輯控制，抗電磁干擾能力強，工作穩定可靠，通電時間短，能耗低。
• ‌智能反饋功能‌：實時監測閥門開度位置，并通過LED指示燈或無源觸點信號反饋至控制中心，解決傳統閥門“盲操”問題，便于遠程監控與故障診斷。

四、 典型應用場景

• ‌礦井消防與降塵系統‌：用于自動灑水降塵裝置的管路控制，根據粉塵濃度傳感器信號自動啟閉，有效抑制煤塵飛揚。
• ‌排水系統自動化‌：配套井下水泵房射流泵、真空泵及吸水井配水閥，實現水泵自動引水、排空及流程切換。
• ‌瓦斯抽放與通風‌：用于瓦斯抽放管路的流量調節與切斷，以及礦井通風系統的輔助控制。
• ‌其他工業領域‌：同樣適用于石油化工、電力冶金、環保水處理等存在易燃易爆氣體或粉塵的工業場所。

五、 選型與技術參數參考

在選購MGQ系列產品時，需重點關注以下參數以確保匹配工況：

• ‌防爆標志‌：必須確認為ExdⅠ（煤礦用）或ExdⅡBT4/CT4（工廠用），并具備有效的煤安認證（MA標志）。
• ‌電源電壓‌：常見規格包括AC 127V/220V/380V及DC 24V，需根據井下供電系統選擇。
• ‌公稱通徑與壓力‌：常用小口徑規格為DN15-DN50，壓力等級需覆蓋0.2MPa至10MPa不等，具體依據管道設計壓力確定。
• ‌控制信號‌：明確需要開關量控制（無源觸點）還是調節型控制（4-20mA/RS485通訊）。
• ‌環境溫度‌：通常適應-20℃至+40℃的工作環境。
