一、產品概述

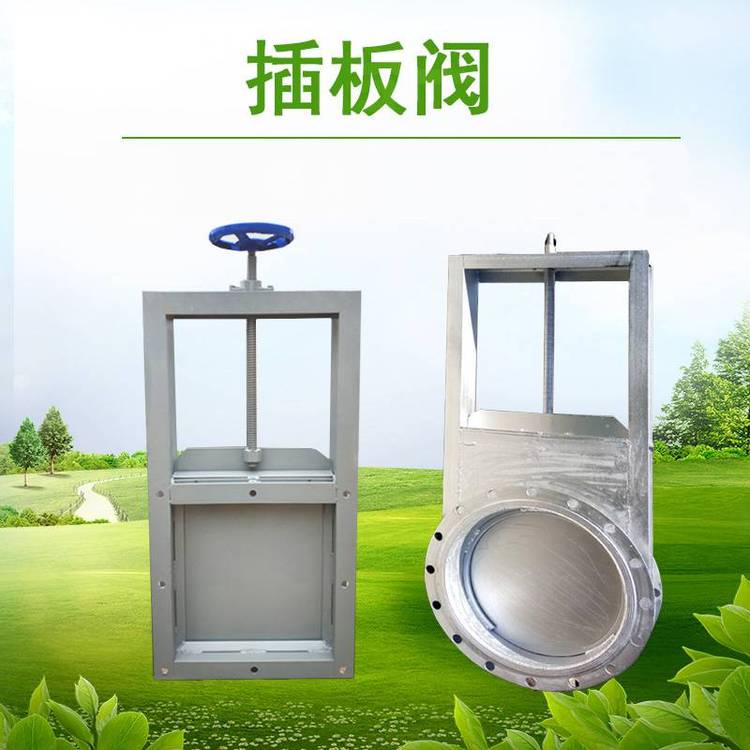

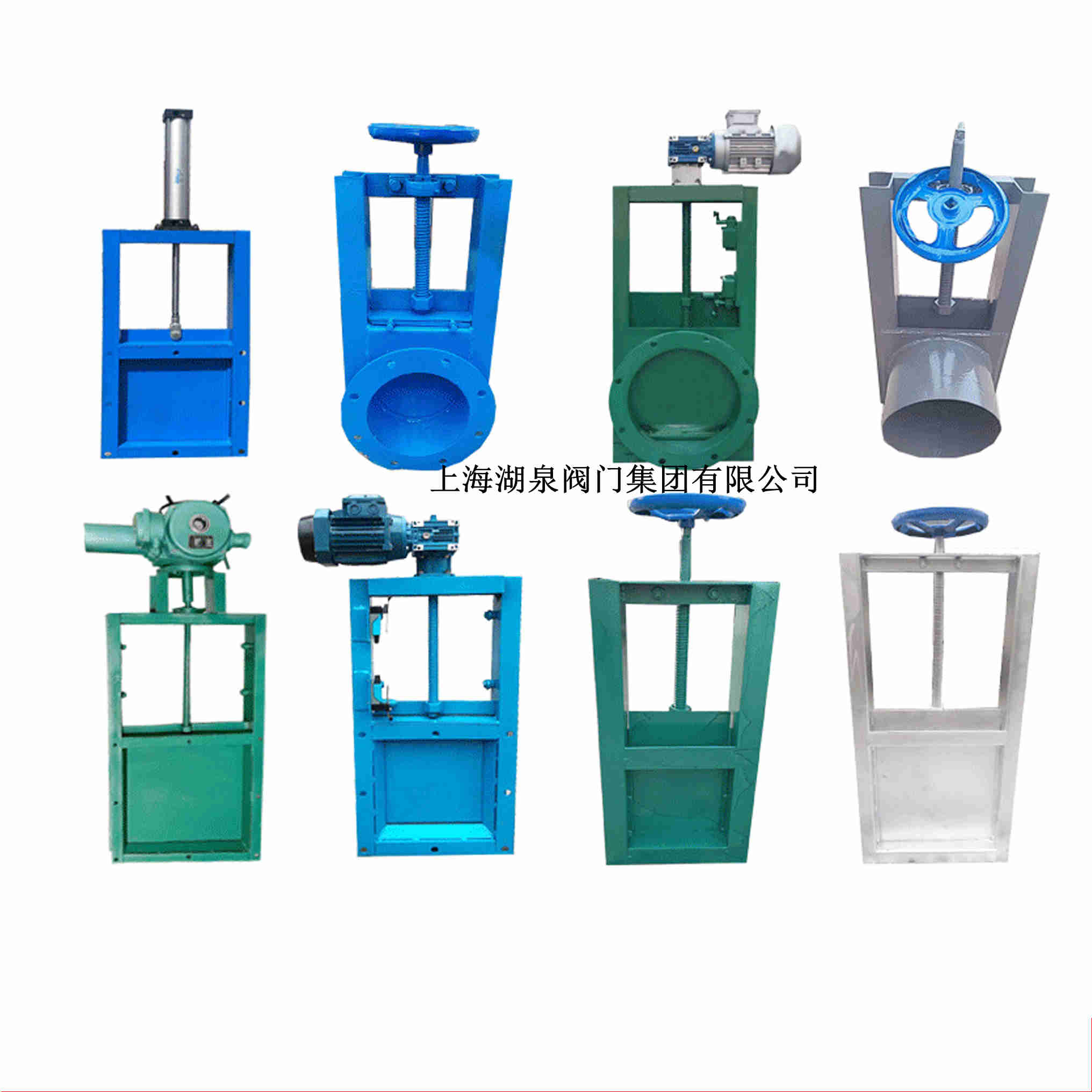

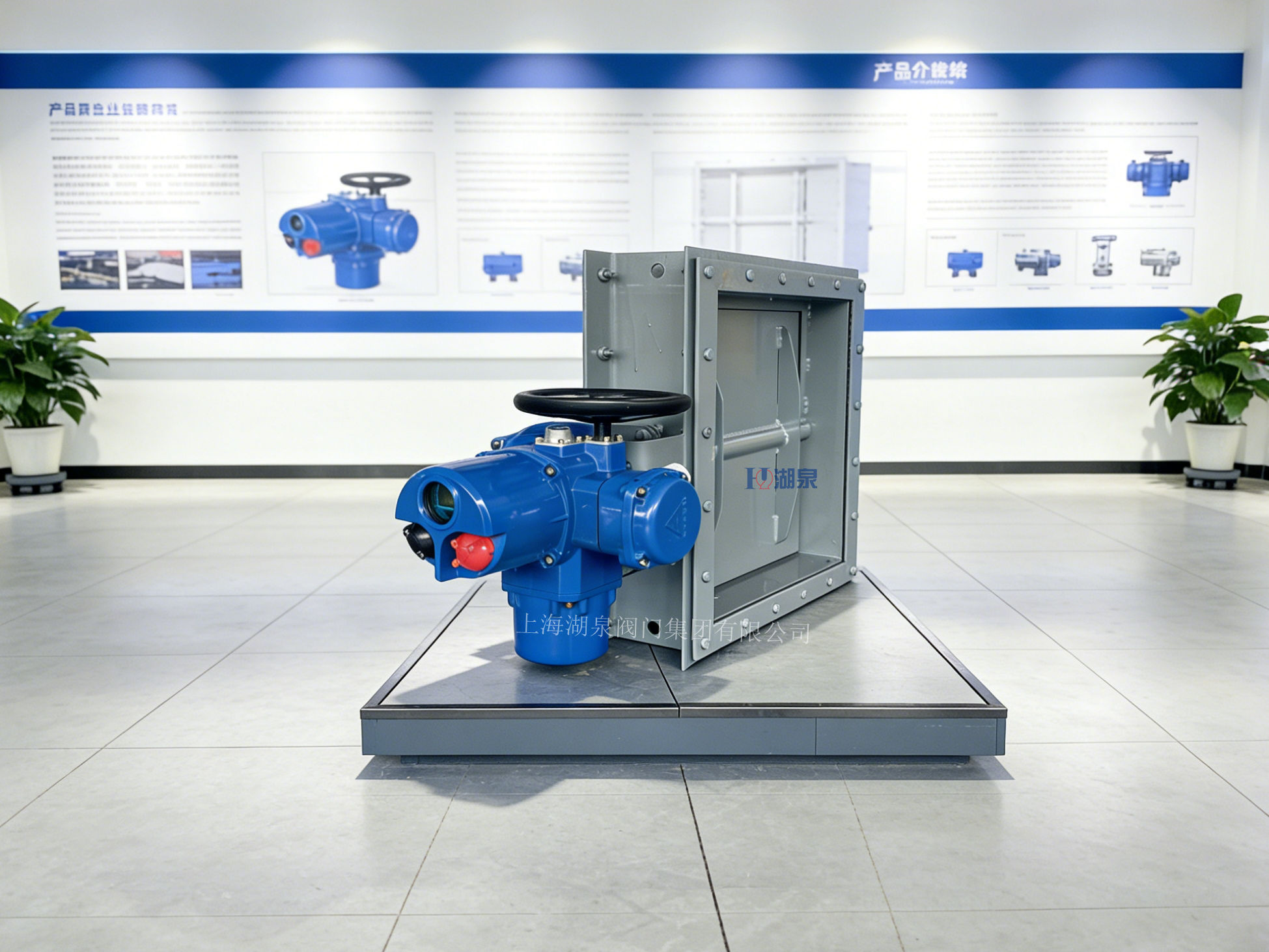

600×600電動方閘閥，又稱電動插板閥或電動閘板門，是專為除塵系統、灰渣排放管道設計的截?cái)囝愰y門。該閥門采用方形通道結構，公稱通徑為600mm×600mm，通過電動執行機構驅動閘板垂直運動，實現介質的全開或全關控制。其設計重點針對常壓、高溫及含塵工況，廣泛應用于電力、冶金、建材、化工等行業的除塵卸灰、粉料輸送及高溫灰渣排放系統。

二、主要技術參數

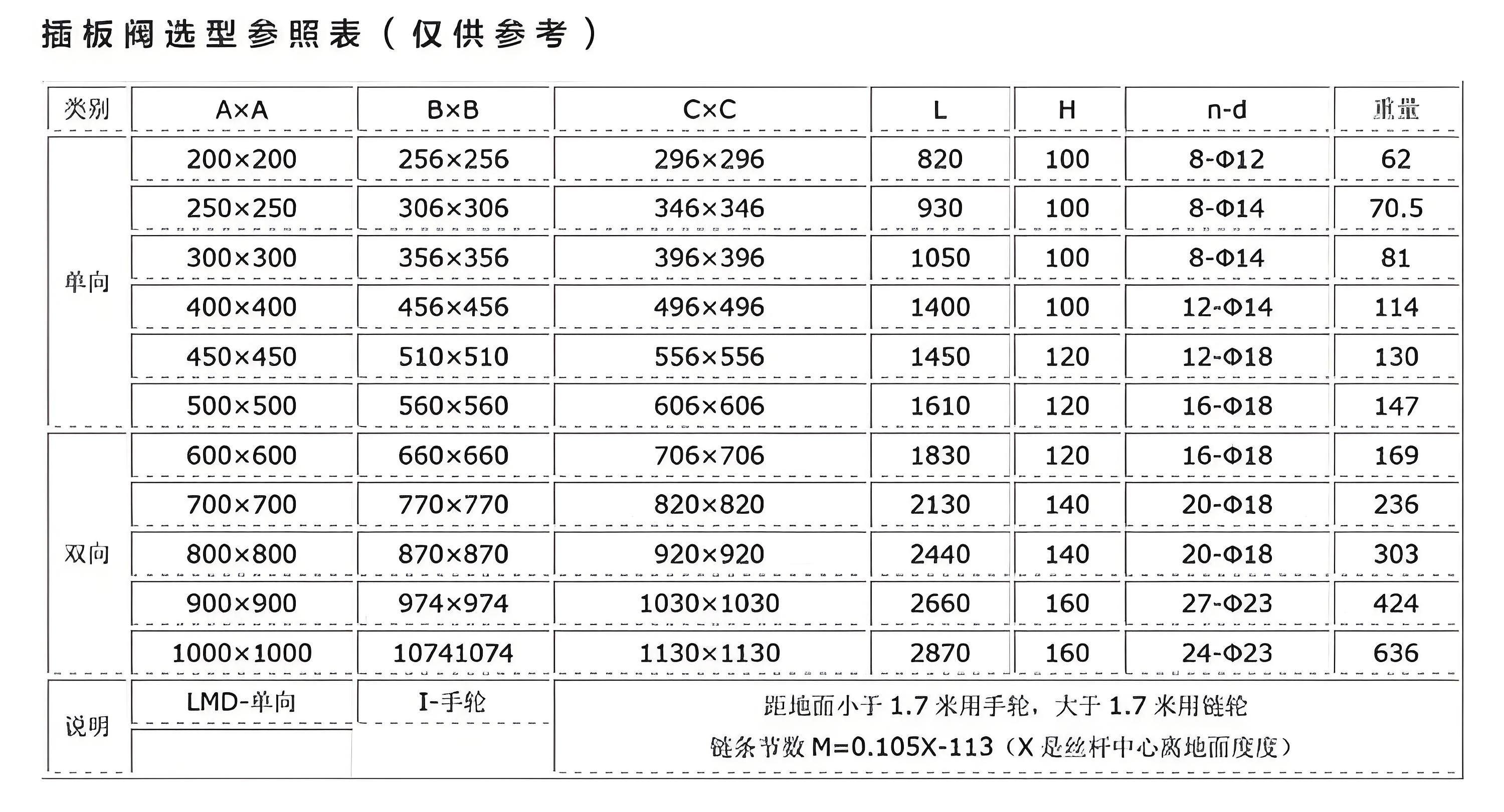

• ‌型號規格‌：PZ973H/W-10C/NR（示例），口徑600×600mm
• ‌公稱壓力‌：0.05MPa - 0.6MPa（常壓至低壓工況，部分加強型可達1.0MPa）
• ‌適用溫度‌：
  • 軟密封（橡膠/四氟）：≤180℃
  • 硬密封（不銹鋼/合金鋼）：≤300℃ - 1150℃（針對高溫灰渣專用型）
• ‌驅動方式‌：電動裝置（標配防爆電機或普通電機，支持遠程DCS/PLC控制）
• ‌連接形式‌：法蘭連接或?qū)A式連接（根據管道接口定制）
• ‌介質流向‌：?jiǎn)蜗蚧螂p向（需根據具體結構設計確認，通常建議按標識方向安裝）
• ‌泄漏率‌：全閉狀態下泄漏量極低，滿足環保除塵要求

三、結構與材質特點

1. 閥體結構

• ‌方形設計‌：相比圓形閥門，方形結構更易于與除塵器的方形下料口、灰斗直接對接，減少過渡管件，降低安裝空間需求。
• ‌全通徑通道‌：閘板開啟時，流道完全暢通，無阻礙物，有效防止粉塵、顆粒物料堵塞，流通阻力小。
• ‌楔形密封面‌：采用楔形結構或彈性密封設計，確保閘板與閥座緊密貼合，具備良好的密封性能，防止粉塵外泄。

2. 關鍵部件材質

• ‌閥體/閥蓋‌：優質碳鋼（Q235A）、鑄鋼或不銹鋼（304/316L），根據介質腐蝕性選擇。
• ‌閘板‌：不銹鋼（2Cr13, 304, 316L）或耐磨合金鋼，表面可進行硬化處理以提高耐磨性。
• ‌密封件‌：
  • 常規工況：丁腈橡膠、三元乙丙橡膠（EPDM）。
  • 高溫工況：聚四氟乙烯（PTFE）、柔性石墨、硬質合金堆焊層。
• ‌閥桿‌：不銹鋼材質，具備高強度和耐腐蝕性，螺紋部分經過精密加工，確保傳動平穩。

四、功能優勢

1. ‌自動化控制‌：配備智能電動執行器，可實現遠程開關控制、信號反饋（全開/全關位置信號、故障報警），便于集成到中央控制系統中，提高生產效率。
2. ‌耐高溫性能‌：針對高溫灰渣排放，可選用耐高溫材料和特殊冷卻結構（如需），在惡劣高溫環境下保持結構穩定，不變形、不卡阻。
3. ‌防卡死設計‌：閘板運動軌跡清晰，導向機構精密，配合吹掃接口（可選），可有效防止粉塵堆積導致的卡閥現象。
4. ‌維護簡便‌：結構簡單緊湊，零部件少，日常維護工作量小。密封件更換方便，使用壽命長。
5. ‌適應性強‌：適用于粉狀、顆粒狀、小塊狀物料及高溫氣體介質，尤其適合除塵系統中的卸灰環節。

五、應用領域

• ‌電力行業‌：燃煤電廠鍋爐除灰系統、電除塵器卸灰、氣力輸灰管道截?cái)唷?/li>
• ‌冶金行業‌：高爐煤氣凈化、燒結機除塵、礦粉輸送管道。
• ‌建材行業‌：水泥廠生料磨、煤磨、水泥庫底卸料、陶瓷生產線粉塵收集。
• ‌化工行業‌：化工原料粉體輸送、反應釜底部排料、廢氣處理系統。
• ‌其他‌：糧食加工、礦山選礦等涉及固體物料輸送的場合。

六、選型與安裝注意事項

1. ‌工況確認‌：明確介質溫度、壓力、顆粒度及腐蝕性，選擇合適的密封形式和材質。高溫灰渣工況務必選用硬密封或耐高溫特種材料。
2. ‌安裝方向‌：閥門應垂直安裝或按廠家指定角度安裝，確保閘板重力有助于密封或運動順暢。介質流向應與閥體箭頭一致。
3. ‌管道對中‌：安裝前檢查法蘭連接面平整度，確保閥門與管道同心，避免附加應力導致閥體變形或密封失效。
4. ‌電氣接線‌：嚴格按照電動執行器說明書進行接線，設置好限位開關和扭矩保護，防止過載損壞電機。
5. ‌定期維護‌：定期檢查密封件磨損情況，清理閥腔內積灰，潤滑閥桿螺紋及傳動部件，確保運行靈活可靠。

七、總結

600×600電動方閘閥作為除塵系統和灰渣排放的關鍵控制設備，憑借其方形結構適配性好、密封可靠、耐溫耐磨及自動化程度高等優點，成為工業粉塵治理和物料輸送系統中不可或缺的重要組成部分。正確選型和規范安裝使用，可顯著提升系統運行效率和環保達標水平。
